建筑制图与识图(精选)VIP免费

建筑制图与识图(精选)_第1页
1/31

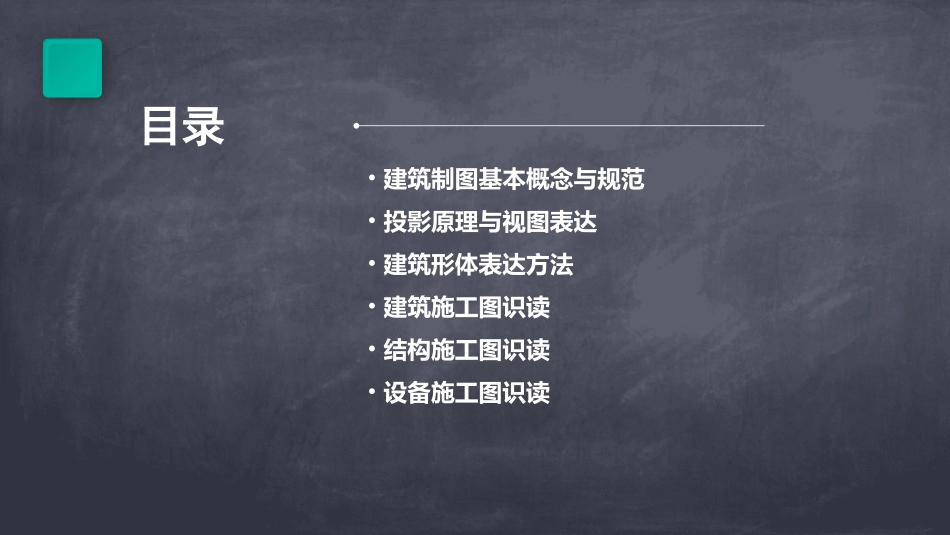

建筑制图与识图(精选)_第2页
2/31

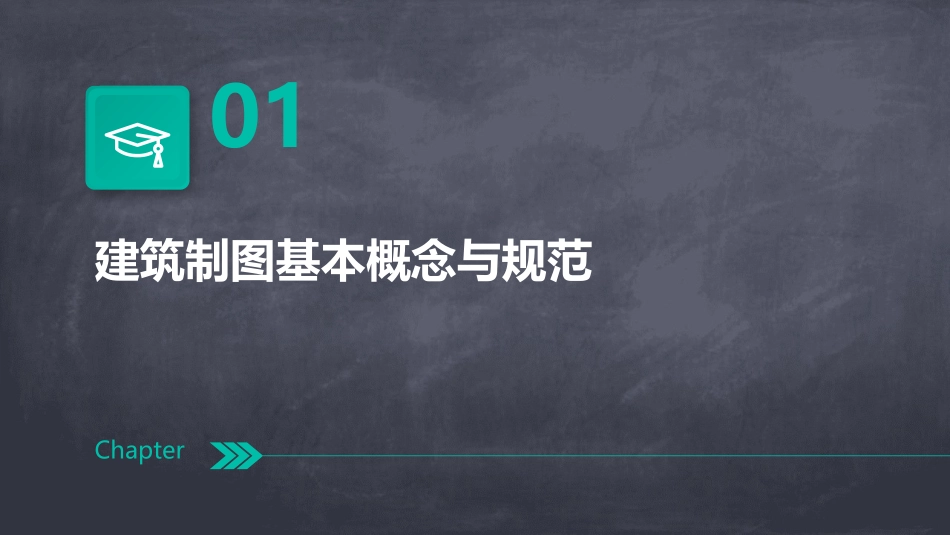

建筑制图与识图(精选)_第3页
3/31
建筑制图与识图(精选)目录•建筑制图基本概念与规范•投影原理与视图表达•建筑形体表达方法•建筑施工图识读•结构施工图识读•设备施工图识读01建筑制图基本概念与规范Chapter建筑制图的目的和意义表达建筑师的设计意图建筑制图是将建筑师的设计理念和方案以图形的方式表达出来,以供施工人员、业主和其他相关人员理解和实施。指导建筑施工建筑制图作为施工的依据,能够确保施工的准确性和高效性,减少误解和返工。沟通与协调建筑制图是建筑师、结构工程师、设备工程师等专业人员之间进行沟通的重要工具,有助于各专业之间的协调与合作。建筑制图中的字体应清晰易读,符合国家标准的规定,一般采用长仿宋体或黑体。图线是建筑制图中表达不同内容的主要手段,包括实线、虚线、点划线、双点划线等,不同线型代表不同含义。建筑制图的图纸幅面应符合国家标准规定,一般采用A0、A1、A2、A3、A4等五种规格。建筑制图中的比例是指图形与实物相应要素的线性尺寸之比,比例大小应根据实际情况和表达需要确定。图线图纸幅面比例字体建筑制图的基本要素01020304制图标准建筑制图应遵循国家相关制图标准,如《房屋建筑制图统一标准》、《总图制图标准》等。标注规范建筑制图中的标注应准确、清晰、完整,符合国家相关标注规范的要求。图层设置建筑制图中应合理设置图层,以便于对不同要素进行分类管理和编辑。符号使用建筑制图中应正确使用各种符号,如剖切符号、索引符号、详图符号等,以便于理解和实施。建筑制图的规范和标准02投影原理与视图表达Chapter投影法是将物体放在投影面和光线之间,通过光线照射产生的影子来表达物体的形状和大小。根据光线特征不同,投影可分为中心投影和平行投影;根据投影面与物体的相对位置不同,平行投影又可分为正投影和斜投影。投影法的基本概念投影的分类投影原理及分类三视图的形成三视图是指主视图、俯视图和左视图。主视图是从物体的正面看去的视图,俯视图是从物体的上面看去的视图,左视图是从物体的左侧看去的视图。三视图的对应关系长对正、高平齐、宽相等。即主视图与俯视图长度相等且对正,主视图与左视图高度相等且平齐,俯视图与左视图宽度相等。三视图的形成及对应关系剖视图假想用剖切面剖开物体,将处在观察者和剖切面之间的部分移去,而将其余部分向投影面投射所得的图形称为剖视图。剖视图主要用于表达物体的内部结构形状。断面图假想用剖切面将物体的某处切断,仅画出该剖切面与物体接触部分的图形称为断面图。断面图主要用于表达物体某一局部的断面形状。剖视图、断面图等辅助视图03建筑形体表达方法Chapter长方体的投影圆柱体的投影圆锥体的投影球体的投影基本形体的投影特性01020304三视图均为矩形,且长、宽、高对应相等。主视图和左视图为矩形,俯视图为圆。主视图和左视图为三角形,俯视图为圆及圆心。三视图均为圆。分析各基本形体的相对位置关系,再确定各部分的投影形状和大小。叠加式组合形体分析切割方式及切割后的形状,再确定各部分的投影形状和大小。切割式组合形体综合运用叠加和切割的分析方法,确定各部分的投影形状和大小。综合式组合形体组合形体的投影分析01020304确定基本形体大小的尺寸,如长、宽、高、直径等。定形尺寸确定基本形体之间相对位置的尺寸,如距离、角度等。定位尺寸表示建筑形体总长、总宽、总高的尺寸。总体尺寸正确、完整、清晰、合理,符合制图标准。标注要求建筑形体的尺寸标注04建筑施工图识读Chapter123指导施工,表达建筑物的规模、外形、内部布局、结构构造、内外装修、材料做法及设备、施工等要求。建筑施工图的作用首页图、总平面图、平面图、立面图、剖面图和详图等。建筑施工图的组成比例大、图例符号多、文字说明详尽。建筑施工图的图示特点建筑施工图概述表示新建房屋的位置、朝向、与原有建筑物的关系,以及周围道路、绿化和给水、排水、供电条件等方面的情况。了解工程性质、图纸比例,阅读文字说明,了解地形地貌和周围环境,分析新建房屋的平面形状、层数等。总平面图识读总平面图的识读方法总平面图的内容平面图识读平面图的内容表示建筑物在水平方向房屋各部分的组合关系。...
