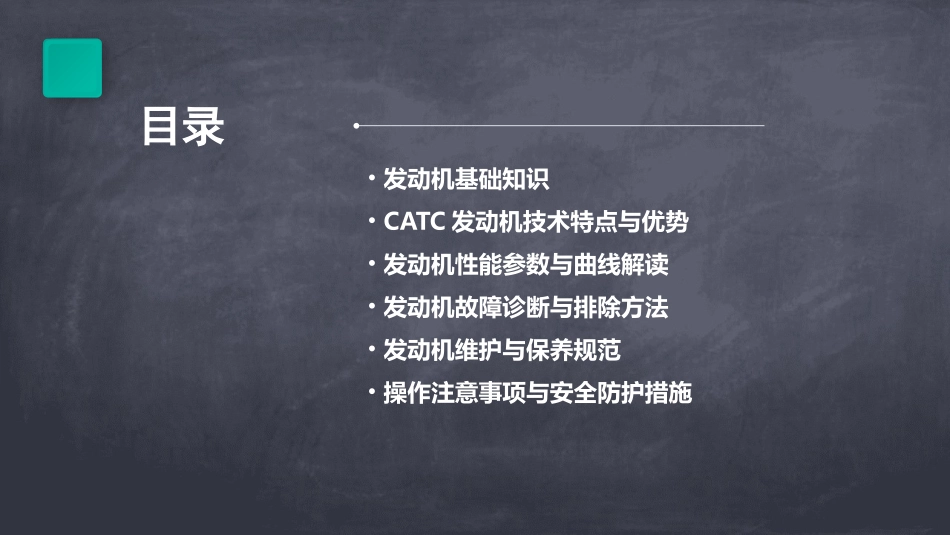

卡特CATC发动机中文培训概要PPT教案目录•发动机基础知识•CATC发动机技术特点与优势•发动机性能参数与曲线解读•发动机故障诊断与排除方法•发动机维护与保养规范•操作注意事项与安全防护措施01发动机基础知识Chapter内燃机、外燃机、电动机等发动机类型工作原理燃烧过程四冲程循环、二冲程循环等汽油机点火式、柴油机压燃式030201发动机类型及工作原理气缸体、气缸盖、活塞、连杆、曲轴等油箱、油泵、喷油器等机油泵、机油滤清器、机油冷却器等气门、凸轮轴、摇臂等水泵、散热器、冷却风扇等曲柄连杆机构配气机构燃油供给系统冷却系统润滑系统发动机结构组成发动机的支撑和固定，与气缸盖共同组成燃烧室气缸体在气缸内做往复运动，将燃料燃烧产生的热能转化为机械能活塞连接活塞和曲轴，将活塞的往复运动转化为曲轴的旋转运动连杆关键零部件功能介绍关键零部件功能介绍曲轴承受连杆传来的力，并将其转变为转矩通过曲轴输出并驱动发动机上其他附件工作气门控制进气和排气通道的开关，保证发动机正常工作时的配气需求凸轮轴驱动气门开闭，控制进气和排气过程将燃油从油箱中抽出并加压后送往喷油器油泵将加压后的燃油以雾状喷入进气歧管或气缸内，与空气混合形成可燃混合气喷油器关键零部件功能介绍02CATC发动机技术特点与优势Chapter03优化的进气系统提高进气效率，增加发动机功率和扭矩。01高压缩比设计提高燃烧效率，降低燃油消耗。02先进的燃油喷射技术精确控制燃油喷射量和喷射时间，实现高效燃烧。高效燃烧系统123降低氮氧化物（NOx）排放，满足环保要求。选择性催化还原（SCR）技术捕捉并减少颗粒物排放，保护大气环境。颗粒捕集器（DPF）技术降低燃烧温度，减少NOx生成。废气再循环（EGR）技术先进排放控制技术通过先进的控制系统，实现燃油消耗的最优化。智能节油技术减轻发动机重量，降低油耗。轻量化设计优化冷却系统，减少能量损失，提高燃油经济性。高效热管理系统燃油经济性优化严格的测试和验证流程确保发动机在各种工况下的稳定性和可靠性。完善的售后服务体系提供全面的技术支持和维修服务，确保发动机长期稳定运行。高品质材料和先进制造工艺确保发动机零部件的可靠性和耐久性。可靠性与耐久性保障03发动机性能参数与曲线解读Chapter功率扭矩曲线是描述发动机在不同转速下输出功率和扭矩变化的图形表示。功率扭矩曲线概念随着转速的增加，功率逐渐上升，达到峰值后逐渐下降；扭矩则在一定转速范围内保持相对稳定或略有上升。曲线特点发动机的排量、气缸数、进气方式、燃油系统等因素都会影响功率扭矩曲线的形状和数值。影响因素功率扭矩曲线分析燃油消耗率曲线概念燃油消耗率曲线是描述发动机在不同工况下燃油消耗量的图形表示。曲线特点燃油消耗率通常随着转速和负荷的增加而增加，但在某些高效区间内可能呈现较低的水平。影响因素发动机的燃烧效率、进气系统、燃油喷射系统、冷却系统等因素都会影响燃油消耗率曲线的形状和数值。燃油消耗率曲线分析主要包括一氧化碳（CO）、碳氢化合物（HC）、氮氧化物（NOx）和颗粒物（PM）等有害物质的排放量。排放指标各国针对发动机排放制定了相应的法规和标准，要求发动机制造商采取措施降低排放，以满足环保要求。例如，采用先进的燃烧技术、增加尾气处理装置等。环保要求随着环保意识的提高和技术的进步，未来发动机的排放要求将更加严格，零排放或超低排放将成为发展趋势。未来趋势排放指标及环保要求04发动机故障诊断与排除方法Chapter可能原因有气门间隙过大、活塞销磨损、曲轴轴承磨损等。可能原因有空气滤清器堵塞、燃油系统问题、点火系统故障等。可能原因包括电池电量不足、点火系统故障、燃油系统问题等。可能原因包括冷却液不足、散热系统故障、水泵故障等。发动机功率不足发动机启动困难发动机过热发动机异响常见故障类型及原因分析01020304初步检查检查发动机外观、听取异响、观察仪表盘等，初步判断故障类型。逐一排查按照由简到繁的原则，逐一排查可能引发故障的原因，如检查电池、点火系统、燃油系统等。深入诊断使用故障诊断仪读取故障码，根据故障码提示进行针对性检查。确认故障找到故障原因后，进行...
