2024年煤矿液压钻机使用说明指导书

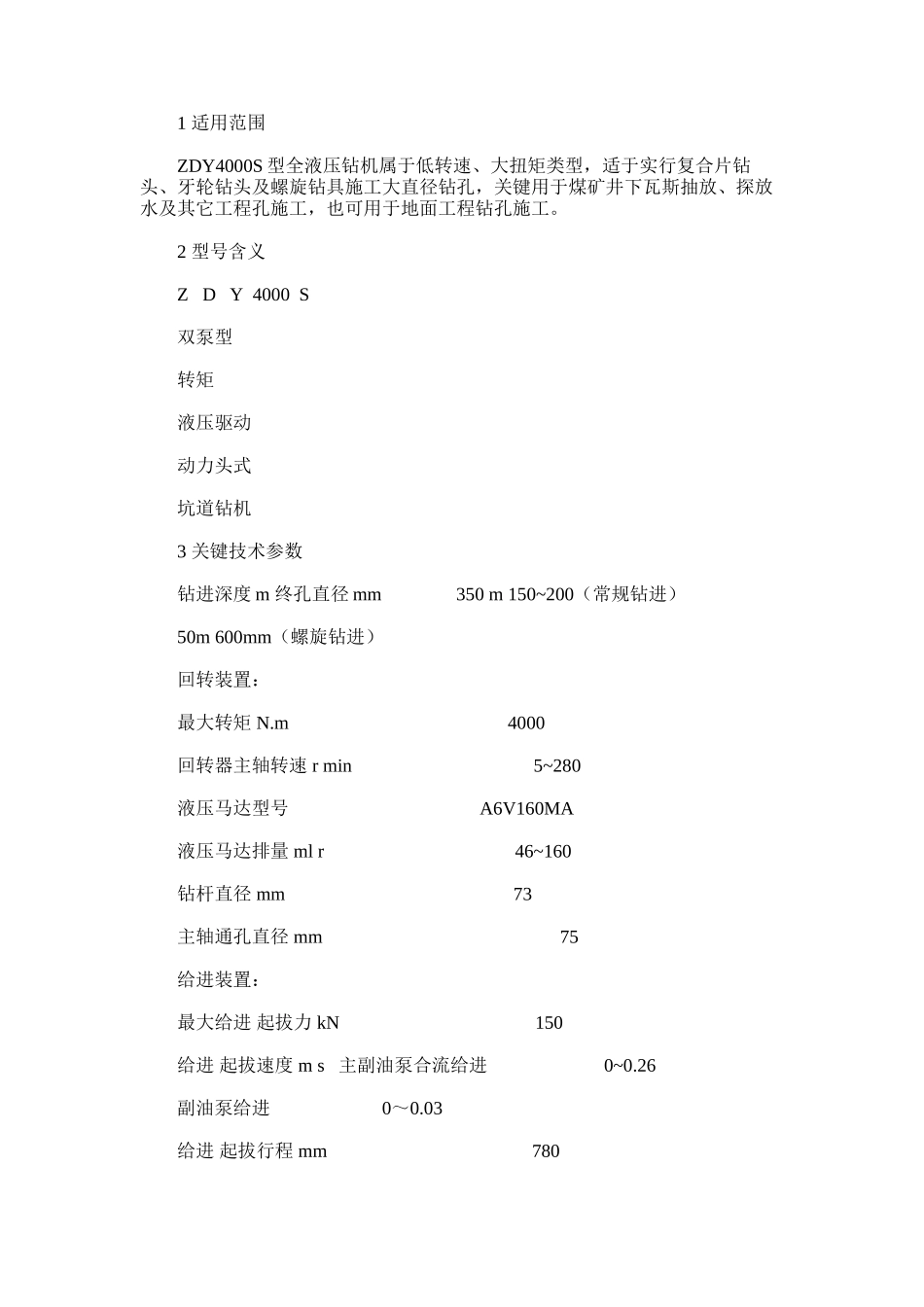

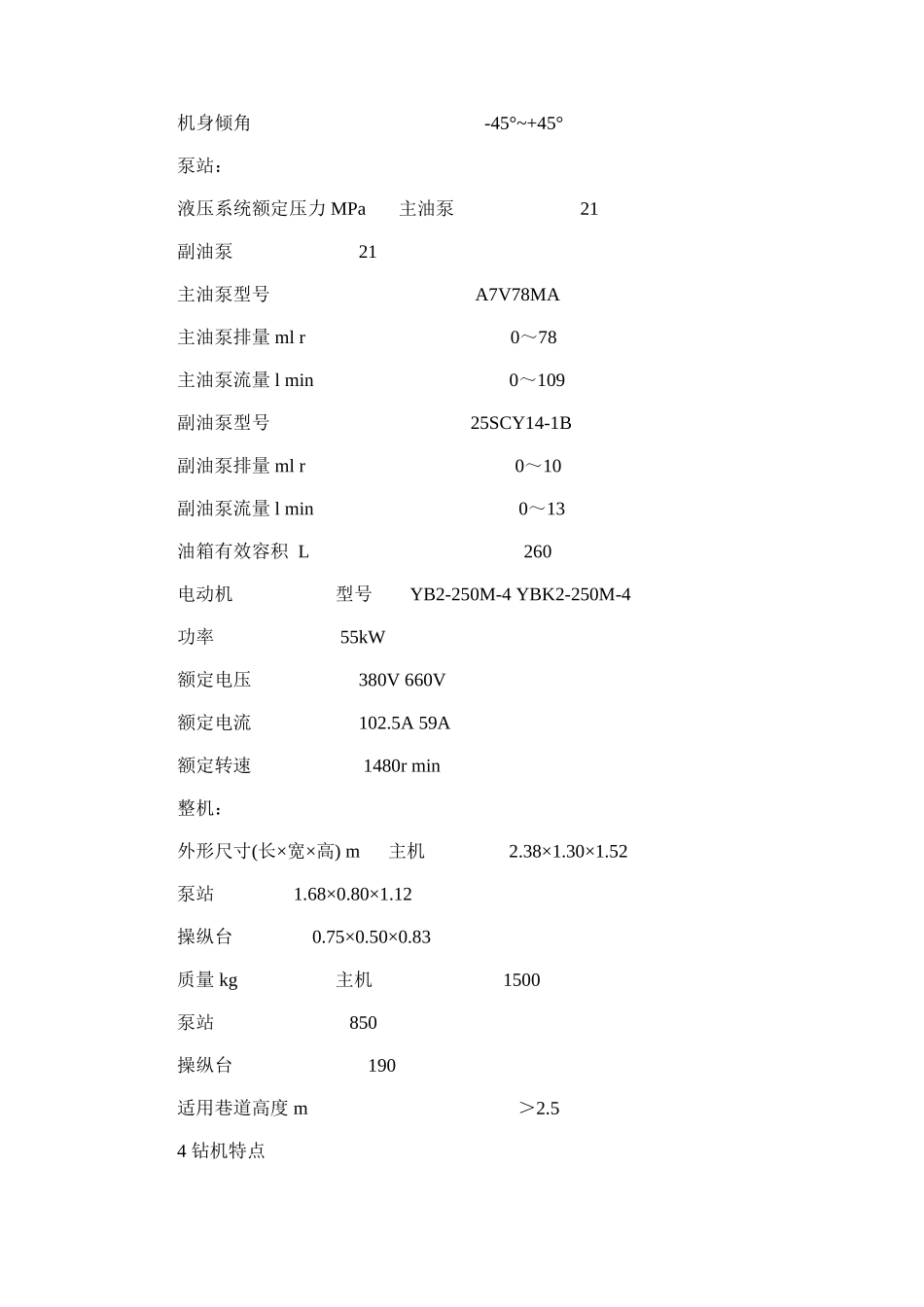

1 适用范围 ZDY4000S 型全液压钻机属于低转速、大扭矩类型，适于实行复合片钻头、牙轮钻头及螺旋钻具施工大直径钻孔，关键用于煤矿井下瓦斯抽放、探放水及其它工程孔施工，也可用于地面工程钻孔施工。 2 型号含义 Z D Y 4000 S 双泵型 转矩 液压驱动 动力头式 坑道钻机 3 关键技术参数 钻进深度 m 终孔直径 mm 350 m 150~200（常规钻进） 50m 600mm（螺旋钻进） 回转装置： 最大转矩 N.m 4000 回转器主轴转速 r min 5~280 液压马达型号A6V160MA 液压马达排量 ml r 46~160 钻杆直径 mm 73 主轴通孔直径 mm 75 给进装置： 最大给进 起拔力 kN 150 给进 起拔速度 m s 主副油泵合流给进0~0.26 副油泵给进0～0.03 给进 起拔行程 mm 780 机身倾角-45°~+45° 泵站： 液压系统额定压力 MPa 主油泵21 副油泵21 主油泵型号A7V78MA 主油泵排量 ml r 0～78 主油泵流量 l min 0～109 副油泵型号25SCY14-1B 副油泵排量 ml r 0～10 副油泵流量 l min 0～13 油箱有效容积 L 260 电动机型号YB2-250M-4 YBK2-250M-4 功率55kW 额定电压380V 660V 额定电流102.5A 59A 额定转速1480r min 整机： 外形尺寸(长×宽×高) m 主机2.38×1.30×1.52 泵站1.68×0.80×1.12 操纵台0.75×0.50×0.83 质量 kg 主机1500 泵站850 操纵台190 适用巷道高度 m ＞2.5 4 钻机特点 a. 钻机由主机、泵站、操纵台三大件组成，可依据场地情况灵活摆布，解体性好，搬迁运输方便。 b. 机械自动拧卸钻具，夹持器卡瓦轻易取出，扩大其通孔直径，便于起下粗径钻具，可减轻工人劳动强度，提升工作效率。 c. 单油缸直接给进和起拔钻具，结构简单，安全可靠，给进、起拔能力大，提升了钻机处理事故能力。 d. 实行双泵系统，回转参数和给进工艺参数独立调整。变量油泵和变量马达组合进行无级调速，转速和扭矩可在大范围内调整，提升了钻机对不一样钻进工艺适应能力。 e. 回转器实行通孔结构，通孔直径大，钻杆长度不受钻机本身结构尺寸限制。 f. 用支撑油缸调整机身倾角方便省力，安全可靠。 g. 经过操纵台集中操作各实施机构，人员可远离孔口一定距离，有利于人身安全。 h.液压系统保护装置完备，提升了钻机工作可靠性，液压元件实行国产优异定型产品，性能稳定可靠，通用性强。 5 钻机结构 钻机由主机、泵站、主操纵台三大部分组成，各部分之间用高压胶管连接...
