2024年管道大开挖穿越公路施工方案例文

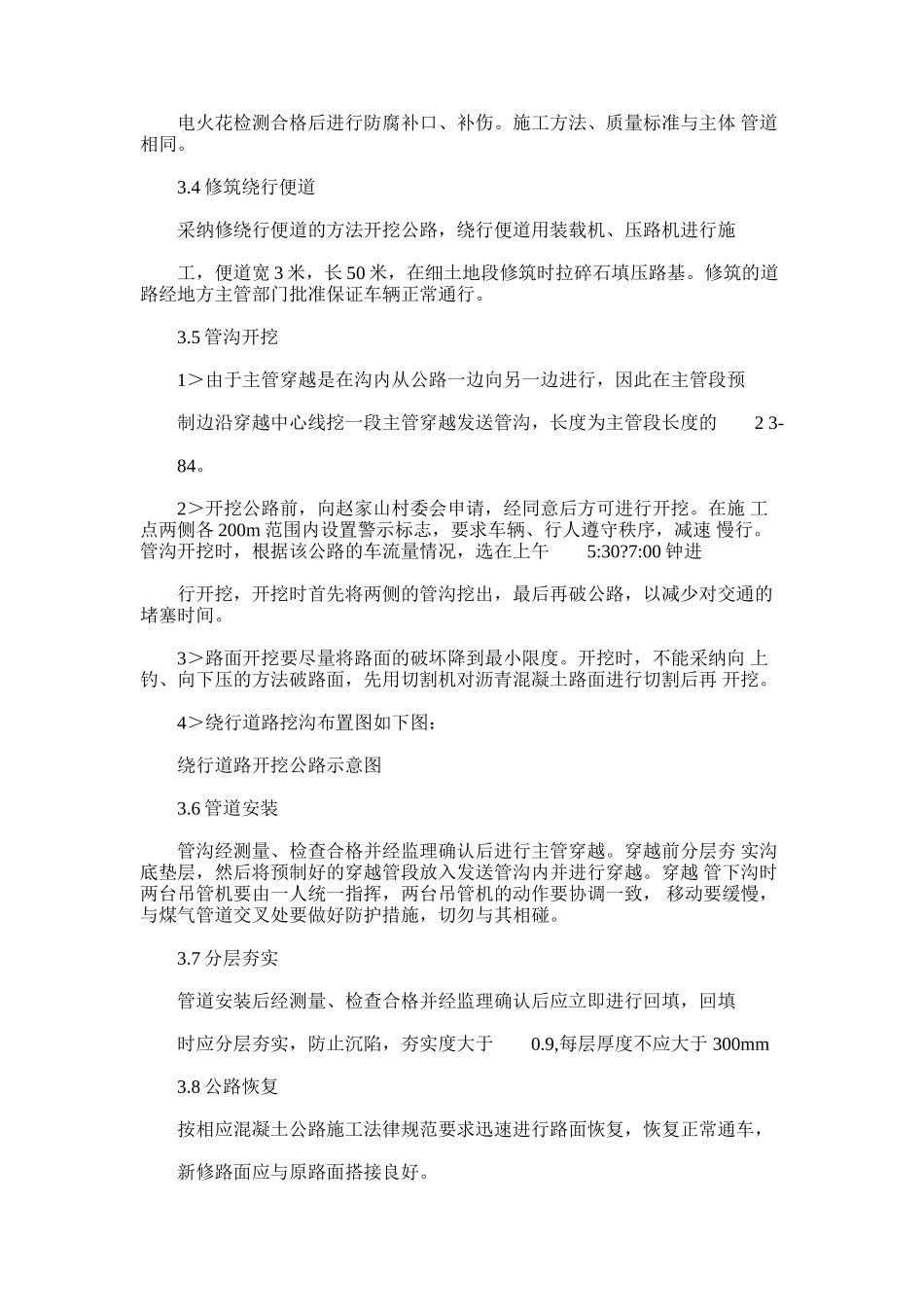

管道大开挖穿越公 路施工方案 TOC \o "1-5" \h \z - 、工程概况：2 二、施工程序2 三、 主要工序施工方法3 四、HSE 保证与质量保证措施 五、劳动力及机具配备 一、 工程概况: 太原市城市天然气利用工程西北环高压管线一标段路经赵家山村 需穿越赵家山村混凝土路，位于桩X026 与 X027 之间。根据设计文件 资料和现场实际情况，经赵家山村委会同意，对穿越赵家山混凝土路采 取大开挖，以节约施工成本，加快施工进度。 三、主要工序施工方法 3.1 施工准备 1 必真熟悉图纸，掌握穿越的结构、深度等要求。 2＞佥查施工用设备、手段用料是否齐全完好。 3＞＜赵家山村委会联系，按要求办理好穿越施工许可手续。 4 密明穿越段地下是否有管道、电缆、光缆等障碍物。 5 遍工现场场地平整。 3.2 测量放线 根据图纸放出穿越中心线，作业带边界线，穿越起止点位置。 3.3 主管段预制 1＞组对、焊接 把穿越管摆在平整好的预制现场进行组对、焊接。施工方法与质量 标准与主体管道相同。 2＞防腐补口 电火花检测合格后进行防腐补口、补伤。施工方法、质量标准与主体 管道相同。 3.4 修筑绕行便道 采纳修绕行便道的方法开挖公路，绕行便道用装载机、压路机进行施 工，便道宽 3 米，长 50 米，在细土地段修筑时拉碎石填压路基。修筑的道路经地方主管部门批准保证车辆正常通行。 3.5 管沟开挖 1＞由于主管穿越是在沟内从公路一边向另一边进行，因此在主管段预 制边沿穿越中心线挖一段主管穿越发送管沟，长度为主管段长度的2 3- 84。 2 ＞开挖公路前，向赵家山村委会申请，经同意后方可进行开挖。在施 工点两侧各 200m 范围内设置警示标志，要求车辆、行人遵守秩序，减速 慢行。管沟开挖时，根据该公路的车流量情况，选在上午5:30?7:00 钟进 行开挖，开挖时首先将两侧的管沟挖出，最后再破公路，以减少对交通的堵塞时间。 3 ＞路面开挖要尽量将路面的破坏降到最小限度。开挖时，不能采纳向 上 钓、向下压的方法破路面，先用切割机对沥青混凝土路面进行切割后再 开挖。 4＞绕行道路挖沟布置图如下图： 绕行道路开挖公路示意图 3.6 管道安装 管沟经测量、检查合格并经监理确认后进行主管穿越。穿越前分层夯 实沟 底垫层，然后将预制好的穿越管段放入发送管沟内并进行穿越。穿越 管下沟时 两台吊管机要由一人统一指挥，两台吊管机的动作要协调一致， 移动要缓慢，与煤气管道交叉处要做...
