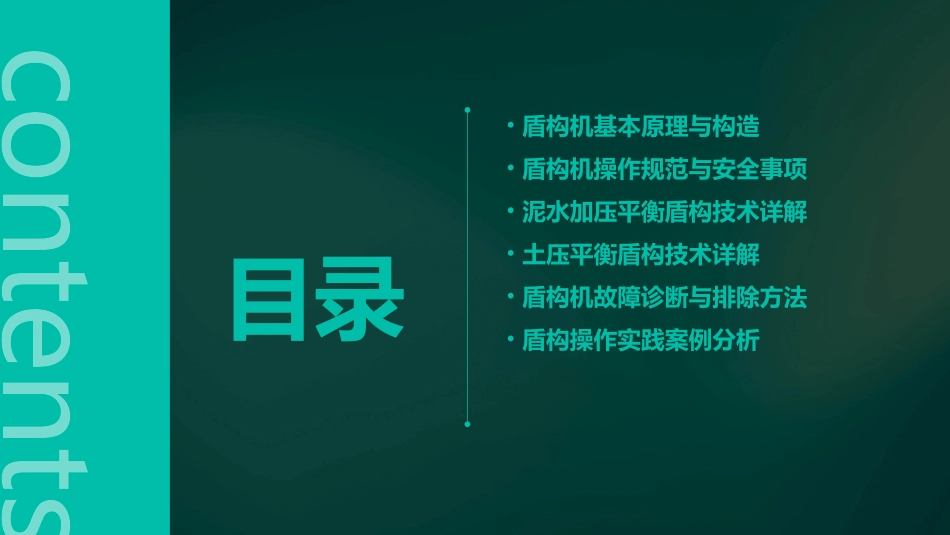

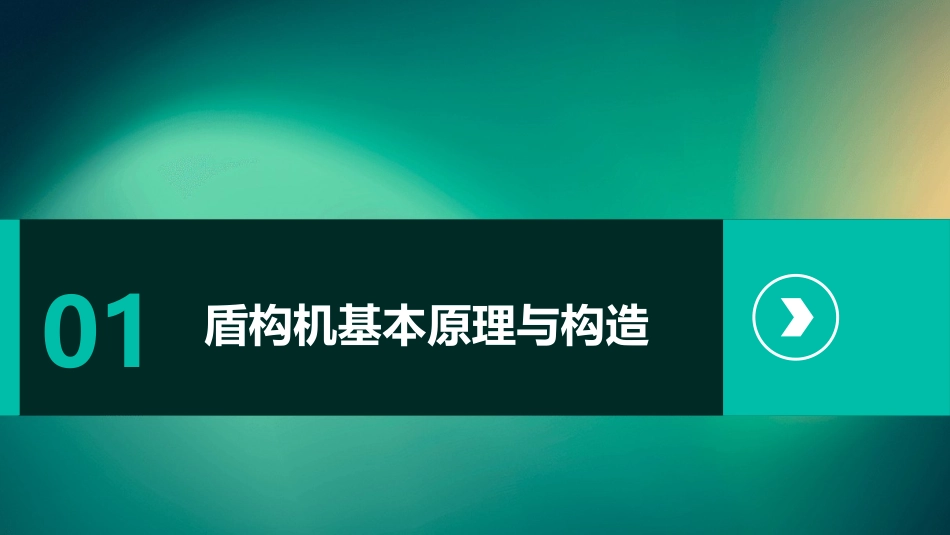

盾构操作培训ppt课件contents目录•盾构机基本原理与构造•盾构机操作规范与安全事项•泥水加压平衡盾构技术详解•土压平衡盾构技术详解•盾构机故障诊断与排除方法•盾构操作实践案例分析01盾构机基本原理与构造盾构机工作原理盾构机是一种隧道掘进的专用工程机械，其工作原理是利用盾构机的刀盘对地层进行切削，同时通过千斤顶推动盾构机向前掘进。在掘进过程中，盾构机的管片拼装机将预制的管片拼装成隧道衬砌，并通过注浆系统向管片背后的空隙注浆，以稳固隧道结构。盾构机的推进系统、刀盘驱动系统、管片拼装机、注浆系统等各系统协同工作，实现隧道的快速、安全、高效掘进。注浆系统注浆系统用于向管片背后的空隙注浆，以稳固隧道结构，防止地层变形和渗漏。管片拼装机管片拼装机用于将预制的管片拼装成隧道衬砌，保证隧道的稳定性和安全性。推进系统推进系统包括千斤顶和液压缸等部件，用于推动盾构机向前掘进。盾体盾体是盾构机的主要承载结构，包括前盾、中盾和后盾，用于保护内部设备和人员安全。刀盘刀盘是盾构机的切削部分，根据地质条件的不同，可选择不同类型的刀具进行切削。盾构机主要构造根据地质条件、隧道断面形状和尺寸等因素，盾构机可分为土压平衡盾构机、泥水平衡盾构机、硬岩掘进机等类型。分类盾构机广泛应用于城市地铁、市政管道、水利隧道、交通隧道等领域。随着技术的不断发展，盾构机的应用领域还将不断扩大。应用领域盾构机分类及应用领域02盾构机操作规范与安全事项操作前准备工作检查盾构机各部件是否完好，紧固件是否松动，如有异常应及时处理。确认液压系统、电气系统、润滑系统、冷却系统等辅助系统工作正常。检查盾构机推进系统、刀盘驱动系统、螺旋输送机、皮带输送机等主要系统是否正常。熟悉施工图纸，了解隧道设计轴线、坡度、洞径等参数。对操作人员进行安全培训，确保熟悉盾构机安全操作规程和应急处理措施。严格按照施工图纸和盾构机操作规程进行操作，不得随意更改参数或违规操作。01操作过程中注意事项密切关注盾构机运行状态，及时发现并处理异常情况，确保施工安全。02保持与地面监控中心的联系，及时报告盾构机运行情况和施工进展。03定期对盾构机进行维护保养，确保设备处于良好状态。04加强现场安全管理，确保施工人员遵守安全规定，防止事故发生。05按照盾构机维护保养手册的要求，对设备进行定期维护和保养。对于易损件和消耗品，应及时更换和补充，确保设备正常运行。做好维护保养记录，详细记录维护保养的时间、内容、更换的零部件等信息，以便后续跟踪和管理。在维护和保养过程中，应注意安全，避免因操作不当造成人员伤害或设备损坏。停机前应对盾构机进行全面检查，确保各部件无故障、无损坏。停机维护与保养规范03泥水加压平衡盾构技术详解原理适用范围广环保安全泥水加压平衡原理及优点通过向盾构机前方注入泥水，形成泥膜，利用泥水的压力平衡开挖面的水土压力，防止地层坍塌。泥水可回收再利用，减少对环境的影响。适用于各种复杂地质条件，如软土、砂土、硬岩等。泥膜具有良好的支护作用，能有效防止地层坍塌和涌水。泥水仓存储泥水的容器，分为前仓和后仓。送排泥管路将泥水从地面输送到盾构机前方和排出盾构机的管路。泥水系统组成与功能介绍•泥水处理设备：对回收的泥水进行处理，去除杂质和颗粒物。泥水系统组成与功能介绍通过调整泥水的压力和流量，平衡开挖面的水土压力。平衡水土压力支护地层冷却刀盘泥膜具有良好的支护作用，能有效防止地层坍塌和涌水。通过向刀盘喷洒泥水，降低刀盘温度，延长刀具使用寿命。030201泥水系统组成与功能介绍泥水加压平衡盾构操作流程推进盾构机启动盾构机推进系统，按照设计轴线推进盾构机。注入泥水启动送排泥管路和泥水处理设备，向盾构机前方注入泥水，形成泥膜。开工前准备检查盾构机及泥水系统设备是否完好，准备好足够的泥水和添加剂。调整泥水压力和流量根据地质条件和监测数据，及时调整泥水的压力和流量，保持开挖面的稳定。回收和处理泥水将回收的泥水进行处理，去除杂质和颗粒物，然后重新利用或排放。04土压平衡盾构技术详解通过控制盾构机土仓内的土压力与开...
