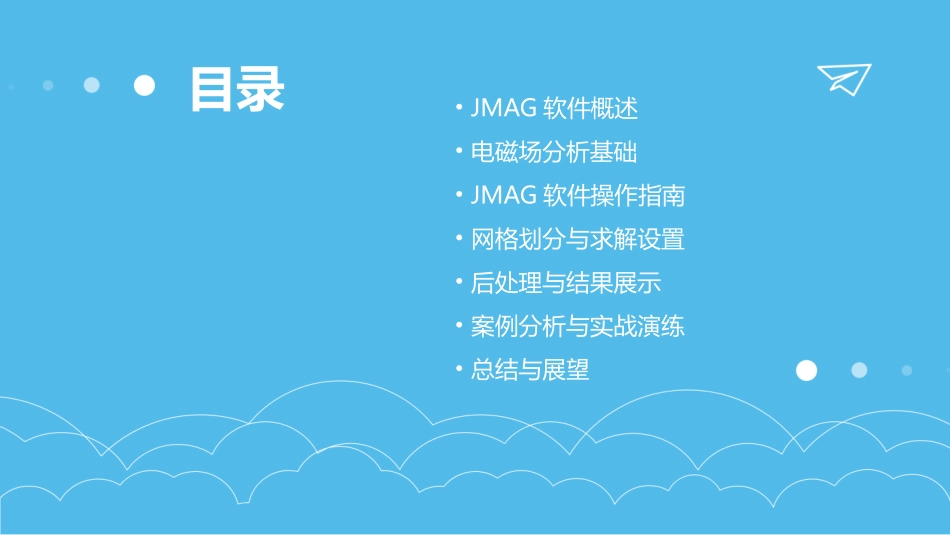

JMAG标准培训教材专业版目录•JMAG软件概述•电磁场分析基础•JMAG软件操作指南•网格划分与求解设置•后处理与结果展示•案例分析与实战演练•总结与展望JMAG软件概述01JMAG软件起源于20世纪90年代，由日本综合研究所（JRI）开发，专注于电磁场分析领域。随着计算机技术的发展和用户需求的变化，JMAG不断进行技术更新和版本升级，逐渐发展成为电磁仿真分析领域的领先软件。JMAG通过与全球众多知名企业和研究机构的合作，不断拓展其应用领域和技术深度，为用户提供更加全面和专业的电磁仿真解决方案。软件背景及发展历程主要功能JMAG软件提供全面的电磁场仿真分析功能，包括静磁场、时变磁场、涡流场、电场、热场等多物理场耦合分析。要点一要点二应用领域JMAG广泛应用于电机、变压器、传感器、电磁铁、无线充电等电磁装置的设计与开发领域。同时，在电力电子、汽车电子、航空航天、轨道交通等行业中也有广泛的应用。案例分析例如，在电机设计领域，JMAG可以帮助工程师准确预测电机的性能，优化电机设计，提高电机的效率和可靠性。在无线充电领域，JMAG可以模拟无线充电器和接收设备之间的电磁耦合情况，为无线充电系统的设计和优化提供有力支持。要点三主要功能与应用领域JMAG软件定期进行版本更新，引入新的算法和技术，提高仿真分析的精度和效率。同时，根据用户反馈和需求，不断优化软件功能和用户体验。版本更新随着计算机硬件和操作系统的发展，JMAG不断适应新的计算环境和平台，提供更加高效和稳定的仿真分析服务。例如，JMAG已经支持多核并行计算、GPU加速等先进技术，大幅提高了仿真分析的速度和效率。此外，JMAG还提供丰富的二次开发接口和工具，方便用户进行定制化和扩展性开发。升级情况版本更新与升级情况电磁场分析基础0201麦克斯韦方程组阐述电场、磁场与电荷密度、电流密度之间关系的基本方程。02边界条件电磁场在不同媒质分界面上应满足的条件，包括法向分量和切向分量的连续性。03电磁波传播电磁场在空间的传播方式，包括波动方程、传播速度、极化等概念。电磁场理论简介010203将求解域划分为有限个单元，对每个单元进行分析，再组合起来得到整体解。适用于复杂形状和边界条件问题。有限元法将求解域划分为网格，用差商代替微商，将微分方程转化为差分方程进行求解。适用于规则形状和简单边界条件问题。差分法有限元法精度较高，适用于复杂问题；差分法计算速度较快，适用于简单问题。比较有限元法与差分法比较静电场问题建模通过给定电荷分布和边界条件，求解电场强度和电势分布。恒定磁场问题建模通过给定电流分布和边界条件，求解磁感应强度和磁场强度分布。时变电磁场问题建模通过给定源分布和边界条件，求解电磁波传播、辐射等问题。多物理场耦合问题建模考虑电磁场与其他物理场（如热场、力场等）的相互作用，进行多物理场耦合分析。常见电磁场问题建模方法JMAG软件操作指南03包括菜单栏、工具栏、项目树、属性窗口等，提供全面的软件功能操作。主界面支持多种CAD软件接口，实现模型的快速导入与精确建模。建模界面提供多种求解算法和边界条件设置，满足复杂电磁场问题的求解需求。求解器界面丰富的数据可视化工具，支持云图、矢量图、曲线图等多种图表展示方式。后处理界面界面布局及功能介绍01020304通过JMAG内置的CAD工具或导入外部CAD文件创建模型。模型创建支持多种CAD格式，如STEP、IGES、DWG等，实现模型的快速导入。导入方法可将模型导出为通用格式，如STL、OBJ等，便于与其他软件进行数据交换。导出方法提供模型修复工具，解决导入模型可能出现的破面、重叠等问题；支持模型简化功能，提高计算效率。模型修复与简化模型创建与导入导出方法内置丰富的材料库，支持自定义材料属性，满足个性化需求。材料库管理提供灵活的修改方式，如批量修改、表达式修改等，提高设置效率。材料属性修改通过属性窗口设置材料的电磁参数，如电阻率、磁导率等。材料属性设置支持将材料属性映射到模型的不同部分，实现复杂结构的材料赋值。材料映射与赋值材料属性设置与修改技巧网格划分与求解设置04适用于形状规则的模型，计算效率高，但灵活性差。结构化网格适用于...
