电焊气割培训ppt课件VIP免费

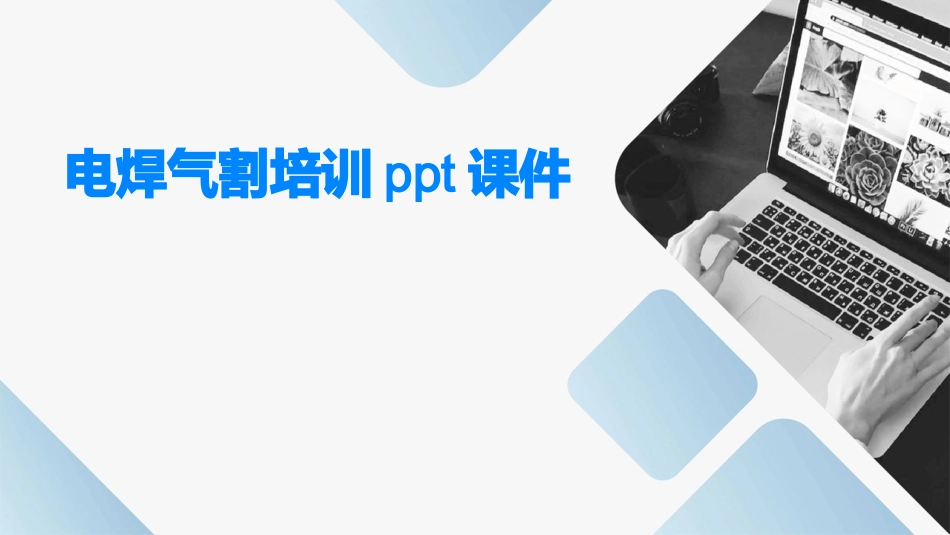

电焊气割培训ppt课件_第1页
1/34

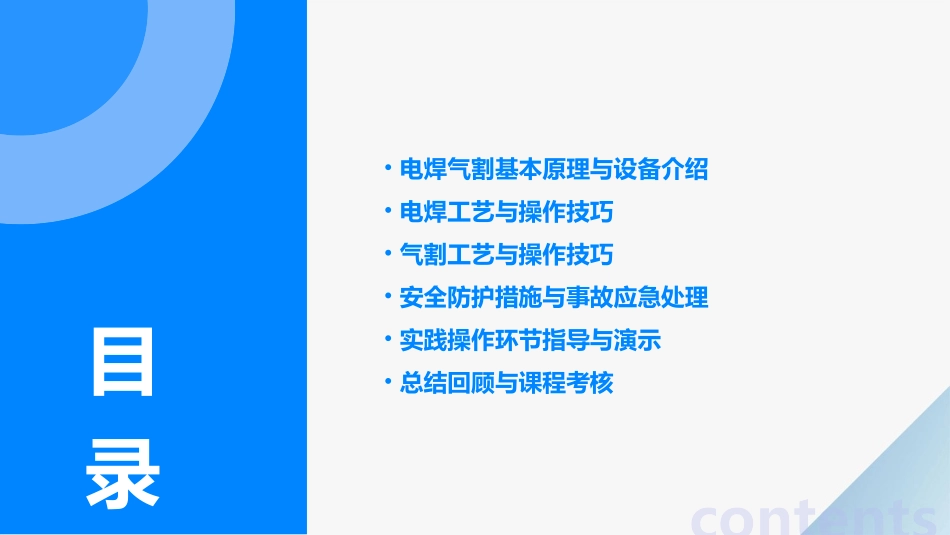

电焊气割培训ppt课件_第2页
2/34

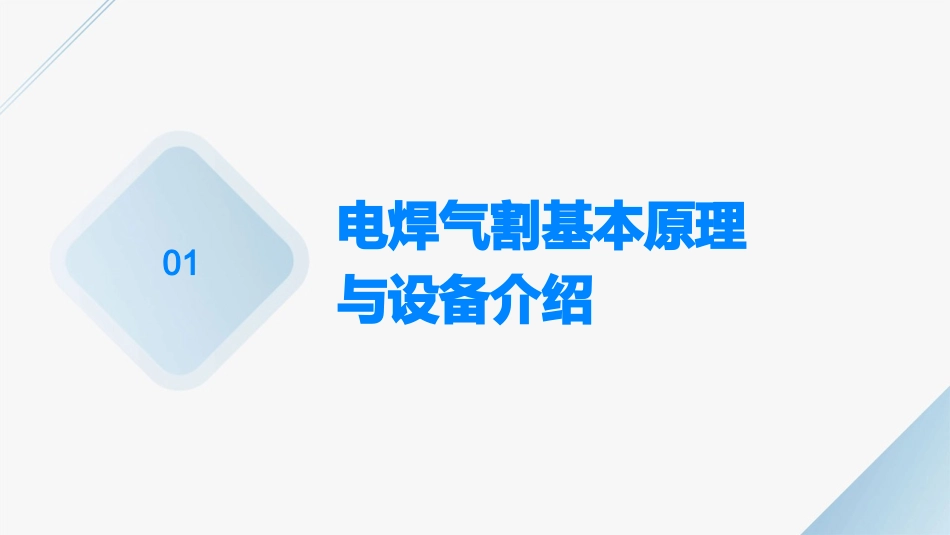

电焊气割培训ppt课件_第3页
3/34
电焊气割培训ppt课件•电焊气割基本原理与设备介绍•电焊工艺与操作技巧•气割工艺与操作技巧•安全防护措施与事故应急处理•实践操作环节指导与演示•总结回顾与课程考核contents目录电焊气割基本原理与设备介绍01利用电能加热焊条和焊件,使其熔化并形成牢固的焊接接头。电焊原理根据焊接电源的不同,可分为交流电焊和直流电焊;根据焊接工艺的不同,可分为手工电弧焊、埋弧焊、气体保护焊等。电焊分类电焊原理及分类利用氧气和可燃气体(如乙炔)的燃烧产生高温,将金属加热到熔化状态,并用高速氧气流将熔化的金属吹走,形成割口。根据可燃气体的不同,可分为氧-乙炔切割、氧-丙烷切割等;根据切割方式的不同,可分为手工气割和机械气割。气割原理及分类气割分类气割原理电焊设备包括焊接电源、焊枪、焊条、焊接电缆等,用于提供电能并传递至焊条和焊件,实现焊接过程。气割设备包括氧气瓶、可燃气体瓶(如乙炔瓶)、割炬、减压器等,用于提供氧气和可燃气体,并通过割炬实现金属的切割。设备组成与功能电焊安全操作规程穿戴好防护用品,如焊工服、绝缘鞋、防护面罩等。检查焊接电源及电缆是否完好,接地是否可靠。安全操作规程在通风良好的环境下进行焊接,避免吸入有害气体。遵守焊接工艺规范,选择合适的焊条和焊接参数。气割安全操作规程安全操作规程010204安全操作规程穿戴好防护用品,如防护服、防护鞋、防护眼镜等。检查氧气瓶和可燃气体瓶是否完好,减压器是否正常工作。在通风良好的环境下进行气割,避免吸入有害气体。遵守气割工艺规范,选择合适的割炬和气体压力。03电焊工艺与操作技巧02了解不同类型焊条(如酸性焊条、碱性焊条)的特性和适用场景。焊条分类与特点焊条选用原则焊条保管与使用根据母材成分、焊接位置、焊接工艺要求等因素,合理选择焊条。掌握焊条的存放、烘干和使用方法,确保焊接质量。030201焊条选用及保管焊接接头形式与坡口制备焊接接头形式熟悉对接接头、角接接头、T型接头等常见接头形式的特点和适用场景。坡口制备要求了解坡口形状、角度、间隙等参数对焊接质量的影响,掌握坡口制备的方法和注意事项。焊接位置与工艺选择根据焊接位置(平焊、立焊、横焊、仰焊)选择合适的焊接工艺和操作方法。理解焊接电流和电压对焊缝成形、熔深和飞溅的影响,掌握调整方法。焊接电流与电压分析焊接速度和热输入对焊缝组织和性能的影响,合理控制。焊接速度与热输入根据焊缝厚度和工艺要求,确定合适的焊接层数和道数,确保焊接质量。焊接层数与道数焊接参数调整与优化了解裂纹、气孔、夹渣、未熔合等常见焊接缺陷的特征和危害。常见缺陷类型掌握目视检查、无损检测等方法识别焊接缺陷的技巧。缺陷识别方法分析缺陷产生原因,采取相应预防措施,如优化工艺参数、提高操作技能等,减少缺陷产生;对已产生的缺陷进行适当处理,如返修、补焊等。预防措施与处理方法常见缺陷识别与预防气割工艺与操作技巧03氧气乙炔丙烷液化石油气气体选择及性质了解01020304助燃气体,提高火焰温度,使钢材易于燃烧。可燃气体,与氧气混合燃烧产生高温火焰,用于气割。可燃气体,燃烧温度较乙炔低,适用于一些特殊金属的切割。成本较低的可燃气体,适用于一些要求不高的气割场合。适用于小批量、形状简单的零件切割。手工气割适用于中批量、形状较复杂的零件切割。半自动气割适用于大批量、形状复杂的零件切割,生产效率高。自动气割切割方法分类与应用场景火焰调整根据切割材料厚度和种类,调整氧气和乙炔的混合比例,以获得最佳的切割效果。割炬使用掌握正确的割炬握持方法和角度,保持稳定的切割速度和方向,避免产生过大的后拖量和切割面倾斜。火焰调整与割炬使用技巧检查切割面的平整度、垂直度、光洁度等,确保符合图纸要求。切割质量检查针对出现的未割透、割缝过宽、割面倾斜等缺陷,分析原因并采取相应的补救措施,如重新调整火焰、更换割嘴、减慢切割速度等。缺陷处理切割质量检查及缺陷处理安全防护措施与事故应急处理04电焊面罩焊接服焊接手套安全鞋个人防护用品佩戴要求防止电弧光和飞溅物对眼睛和面部造成伤害。具有耐磨损、耐高温、防切割等特点,保护手部免...
