10KV高压开关柜技术规范书课件VIP免费

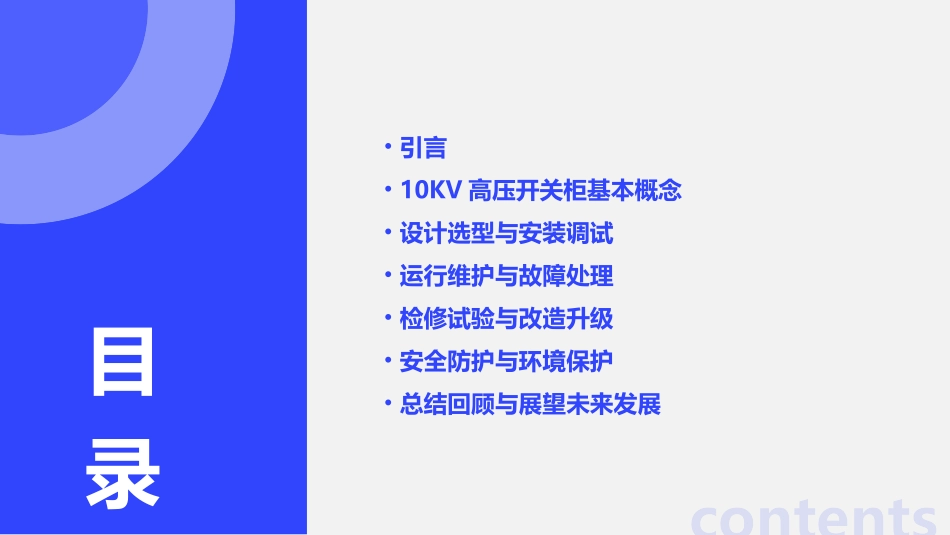

10KV高压开关柜技术规范书课件•引言•10KV高压开关柜基本概念•设计选型与安装调试•运行维护与故障处理•检修试验与改造升级•安全防护与环境保护•总结回顾与展望未来发展contents目录引言01阐述10KV高压开关柜技术规范书的重要性和必要性明确本规范书编制的目的和意义强调10KV高压开关柜在电力系统中的重要地位目的和背景本规范书适用于10KV高压开关柜的设计、制造、安装、调试、验收和运行维护等各个环节。适用范围从事10KV高压开关柜设计、制造、安装、调试、验收和运行维护等相关工作的技术人员和管理人员。适用对象适用范围和对象10KV高压开关柜基本概念0210KV高压开关柜是一种用于接收和分配10KV电网电能，并对电路实行控制、保护、监测的成套配电装置。根据断路器安装方式，可分为固定式和移开式（手车式）；根据柜体结构，可分为金属封闭铠装式、金属封闭间隔式和金属封闭箱式。定义与分类分类定义结构组成主要包括断路器、隔离开关、负荷开关、操作机构、互感器、避雷器、母线、连接件、支持绝缘子等元器件，以及柜体、二次接线等辅助部件。工作原理通过断路器或负荷开关的接通与分断，实现对电路的控制与保护。当电路发生故障时，保护装置动作使断路器跳闸，切断故障电路。同时，通过互感器、测量仪表等监测设备运行状态。结构组成及工作原理技术参数额定电压10KV，额定电流根据用户需求可选，短时耐受电流（有效值）及持续时间，峰值耐受电流等。性能指标绝缘水平、温升、机械寿命、操作性能等应符合相关标准规定。例如，绝缘水平应能承受工频耐压、雷电冲击耐压等试验；温升不得超过规定值以保证设备长期安全运行；机械寿命应满足频繁操作的要求等。技术参数与性能指标设计选型与安装调试03设计选型原则及注意事项安全性确保开关柜在正常运行及异常情况下均能保证人员和设备安全。可靠性选择经过实践验证的优质元器件和成熟的柜体结构，确保开关柜长期稳定运行。•经济性：在满足安全和可靠性的前提下，尽量降低开关柜的制造成本和运行维护费用。设计选型原则及注意事项了解用户需求充分与用户沟通，明确开关柜的使用环境和负载特性等要求。熟悉相关标准遵循国家和行业相关标准，确保开关柜设计符合规范要求。考虑可扩展性预留一定的扩展空间，以便未来对开关柜进行升级改造。设计选型原则及注意事项按照设计图纸要求进行基础施工，确保基础平整、牢固。基础施工将开关柜运输至安装现场，按照编号顺序依次就位。设备就位安装调试步骤与方法•连接母线：按照设计要求连接主母线和分支母线，确保连接紧固、接触良好。安装调试步骤与方法外观检查检查开关柜外观是否完好，有无损坏或变形现象。绝缘测试使用专用测试仪器对开关柜进行绝缘测试，确保绝缘性能符合要求。安装调试步骤与方法机械操作试验对开关柜进行多次机械操作试验，检查各部件动作是否灵活、可靠。要点一要点二电气性能试验按照相关标准对开关柜进行电气性能试验，如耐压试验、温升试验等。安装调试步骤与方法03满足设计文件和用户合同规定的要求。01验收标准02符合国家和行业相关标准规定的技术要求。验收标准与程序•通过全部出厂试验和现场交接试验，并提供完整的试验报告和记录。验收标准与程序VS由用户、设计单位、施工单位和监理单位等相关人员组成验收小组。制定验收计划明确验收时间、地点、参加人员和验收内容等。成立验收小组验收标准与程序实施验收按照验收计划对开关柜进行全面检查、测试和评估。出具验收报告根据验收结果出具详细的验收报告，对存在的问题提出整改意见和要求。验收标准与程序运行维护与故障处理04包括清洁设备表面、检查指示灯状态、记录运行数据等，通常每天进行。日常维护包括检查紧固件、测量绝缘电阻、校验保护装置等，根据设备状况和运行环境，通常每月或每季度进行。定期维护包括全面检查设备状况、更换易损件、对设备进行预防性试验等，通常在设备停运期间进行。年度维护运行维护内容及周期安排如绝缘损坏、接触不良、短路等，多由于设备老化、过电压、潮湿等原因引起。电气故障如机构卡涩、传动失灵等，多由于磨损、锈蚀、润滑不良等原因引起。机械故障如保护误动...
