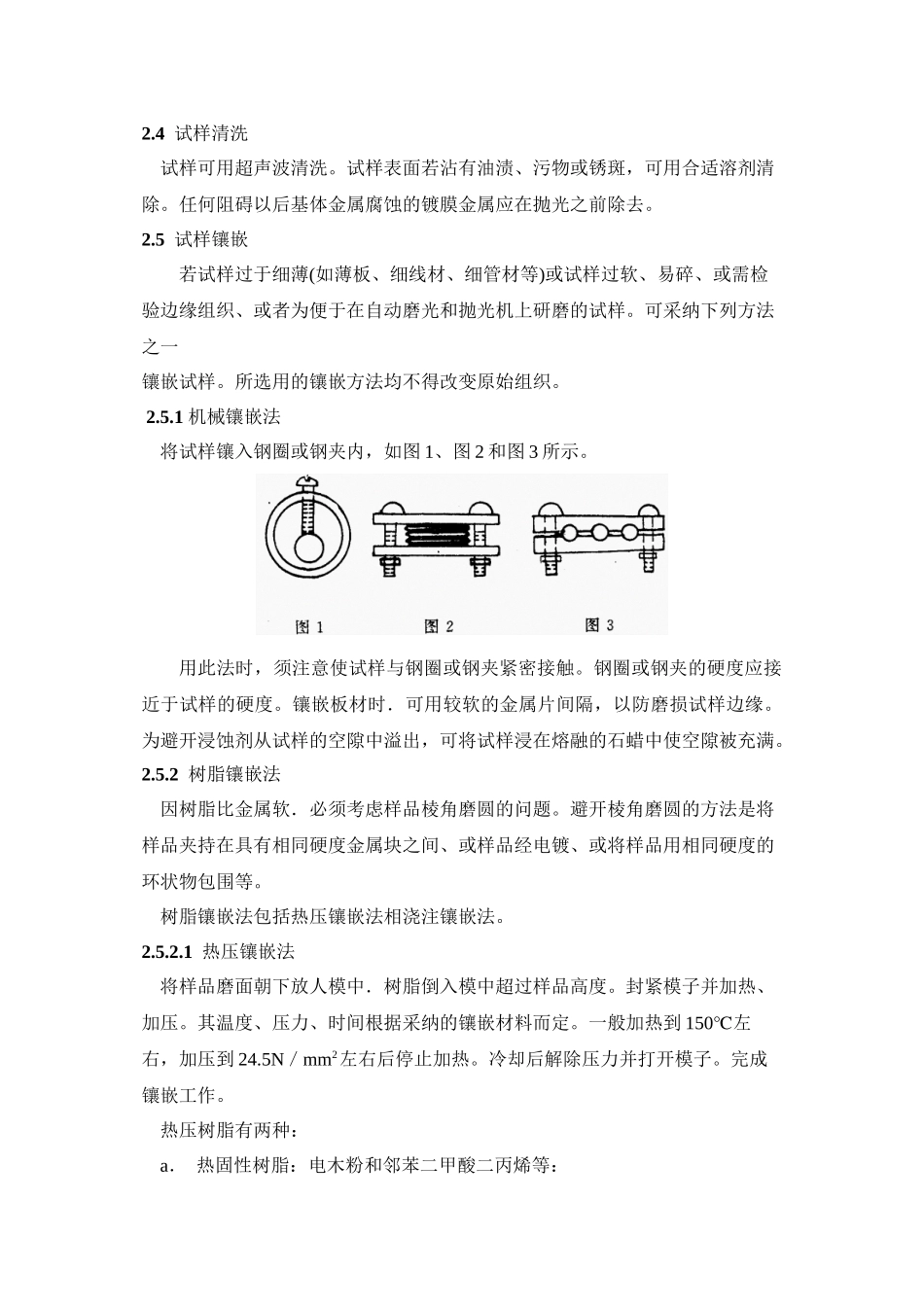

中华人民共和国国家标准GB／T 13298—91 金 属 显 微 组 织 检 验 方 法Metal——Inspection method of microstructure1 主题内容与适用范围 本标准规定了金属显微组织检验的试样制备、试样研磨、试样的浸蚀、显微组织检验、显微照相及试验记录。 本标准适用于用金相显微镜检查金属组织的操作方法。2 试样制备2.1 试样选择 试样截取的方向、部位、数量应根据金属制造的方法，检验的目的．技术条件或双方协议的规定进行。 垂直于锻轧方向的横截面可以讨论金属材料从表层到中心的组织、显微组织状态、晶粒度级别、碳化物网、表层缺陷深度、氧化层深度、脱碳层深度、腐蚀层深度、表面化学热处理及镀层厚度等。 平行于锻轧方向的纵截面可以讨论非金属夹杂物的变形程度、晶粒畸变程度、塑性变形程度、变形后的各种组织形貌、热处理的全面情况等。 当检查金属的破损原因时，可在破损处取样或在其附近的正常部位取样进行比较。2.2 试样尺寸 试样尺寸以磨面面积小于 400mm2，高度 15～20mm 为宜。2.3 试样截取 试样可用手锯、砂轮切割机、显微切片机、化学切割装置、电火花切割机、剪切、锯、刨、车、铣等截取，必要时也可用气割法截取。硬而脆的金属可以用锤击法取样。不论用哪种方法取样，均应注意避开截取方法对组织的影响．如变形、过热等。根据不同方法应在切割边去除这些影响，也可在切割时实行 预防措施．如水冷等。2.4 试样清洗 试样可用超声波清洗。试样表面若沾有油渍、污物或锈斑，可用合适溶剂清除。任何阻碍以后基体金属腐蚀的镀膜金属应在抛光之前除去。2.5 试样镶嵌若试样过于细薄(如薄板、细线材、细管材等)或试样过软、易碎、或需检验边缘组织、或者为便于在自动磨光和抛光机上研磨的试样。可采纳下列方法之一镶嵌试样。所选用的镶嵌方法均不得改变原始组织。 2.5.1 机械镶嵌法 将试样镶入钢圈或钢夹内，如图 1、图 2 和图 3 所示。用此法时，须注意使试样与钢圈或钢夹紧密接触。钢圈或钢夹的硬度应接近于试样的硬度。镶嵌板材时．可用较软的金属片间隔，以防磨损试样边缘。为避开浸蚀剂从试样的空隙中溢出，可将试样浸在熔融的石蜡中使空隙被充满。2.5.2 树脂镶嵌法 因树脂比金属软．必须考虑样品棱角磨圆的问题。避开棱角磨圆的方法是将样品夹持在具有相同硬度金属块之间、或样品经电镀、或将样品用相同硬度的环状物包围等。 树脂镶嵌法包括热压镶嵌法相浇注镶嵌法。2.5.2.1 热压镶嵌法...
