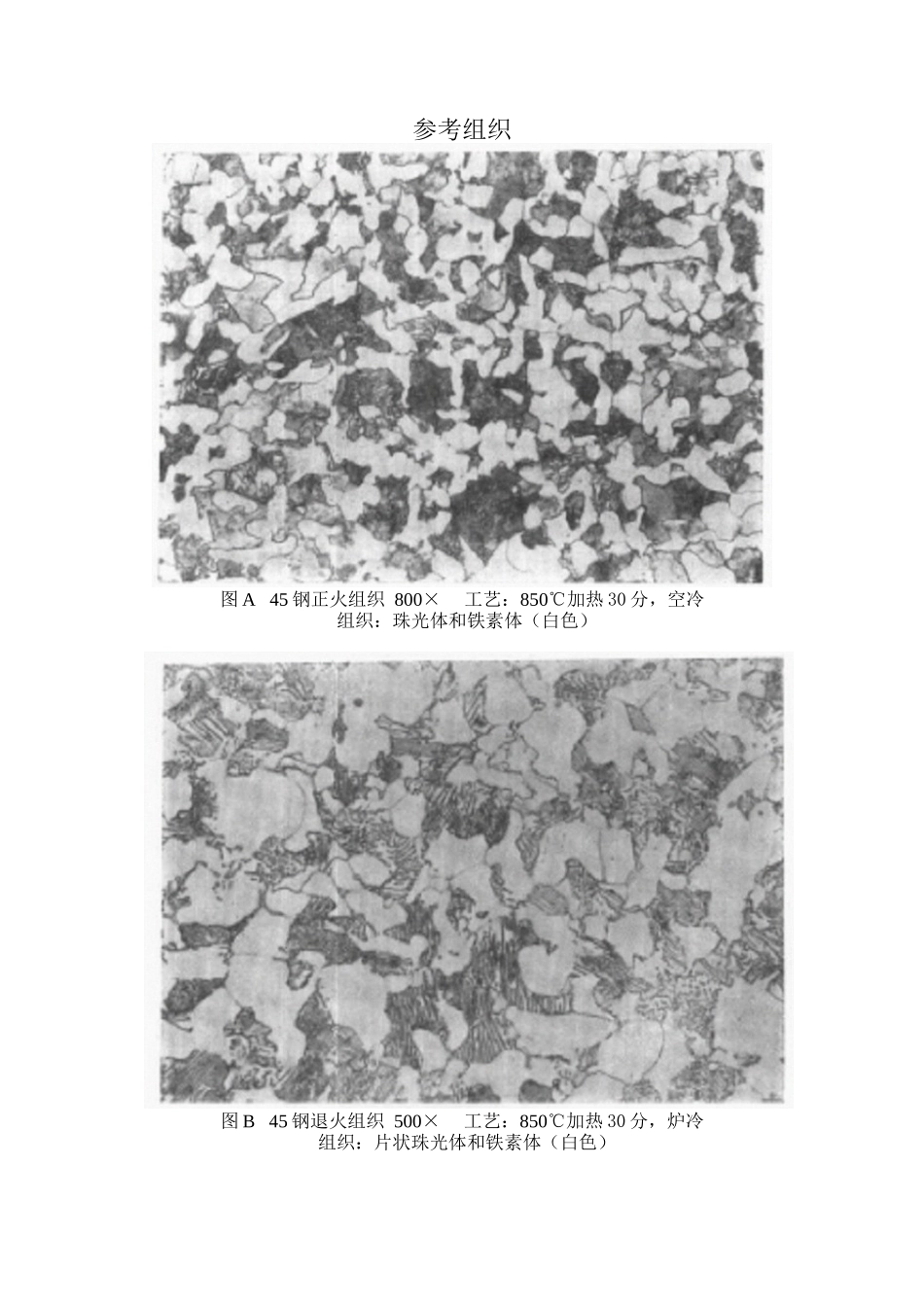

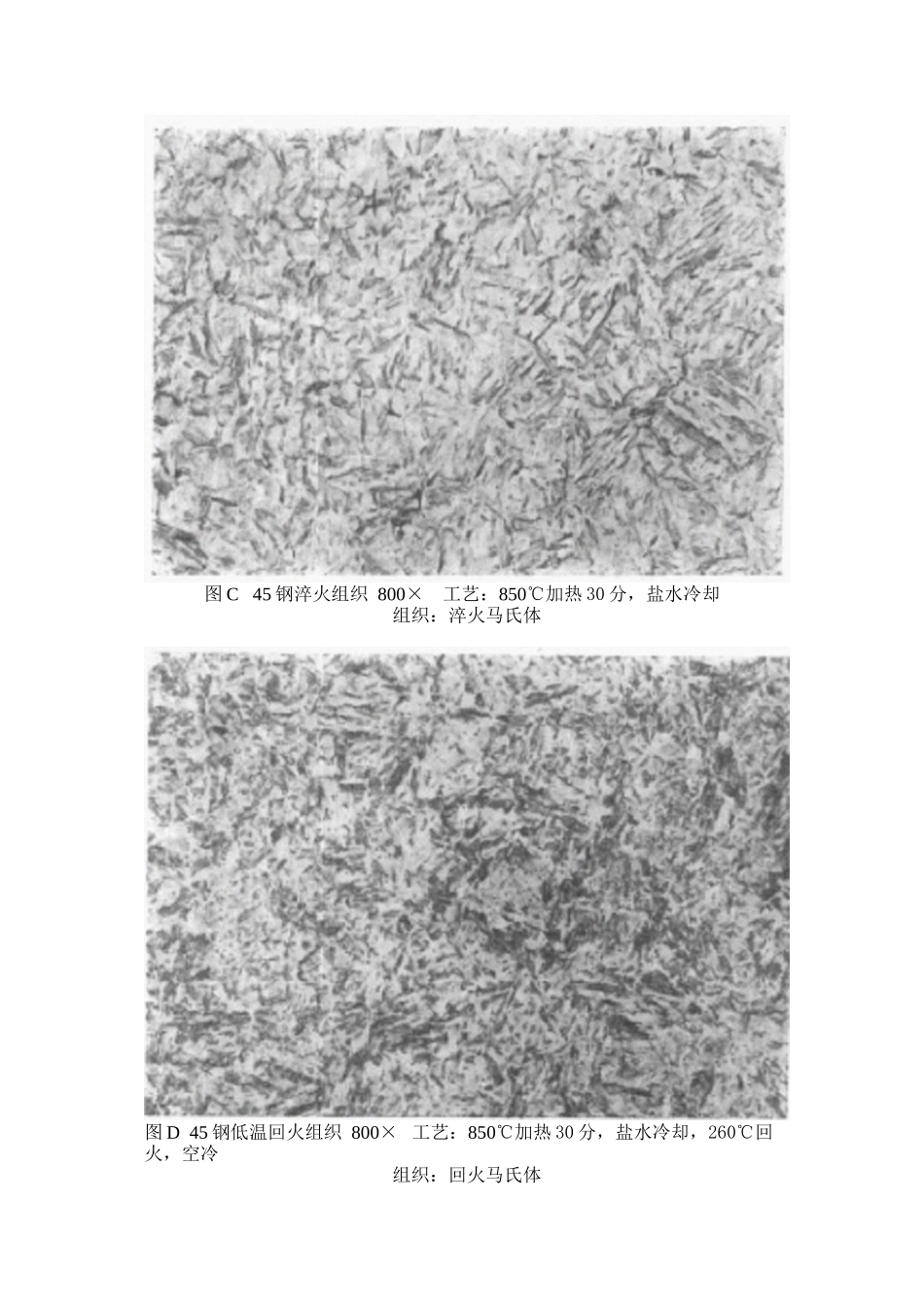

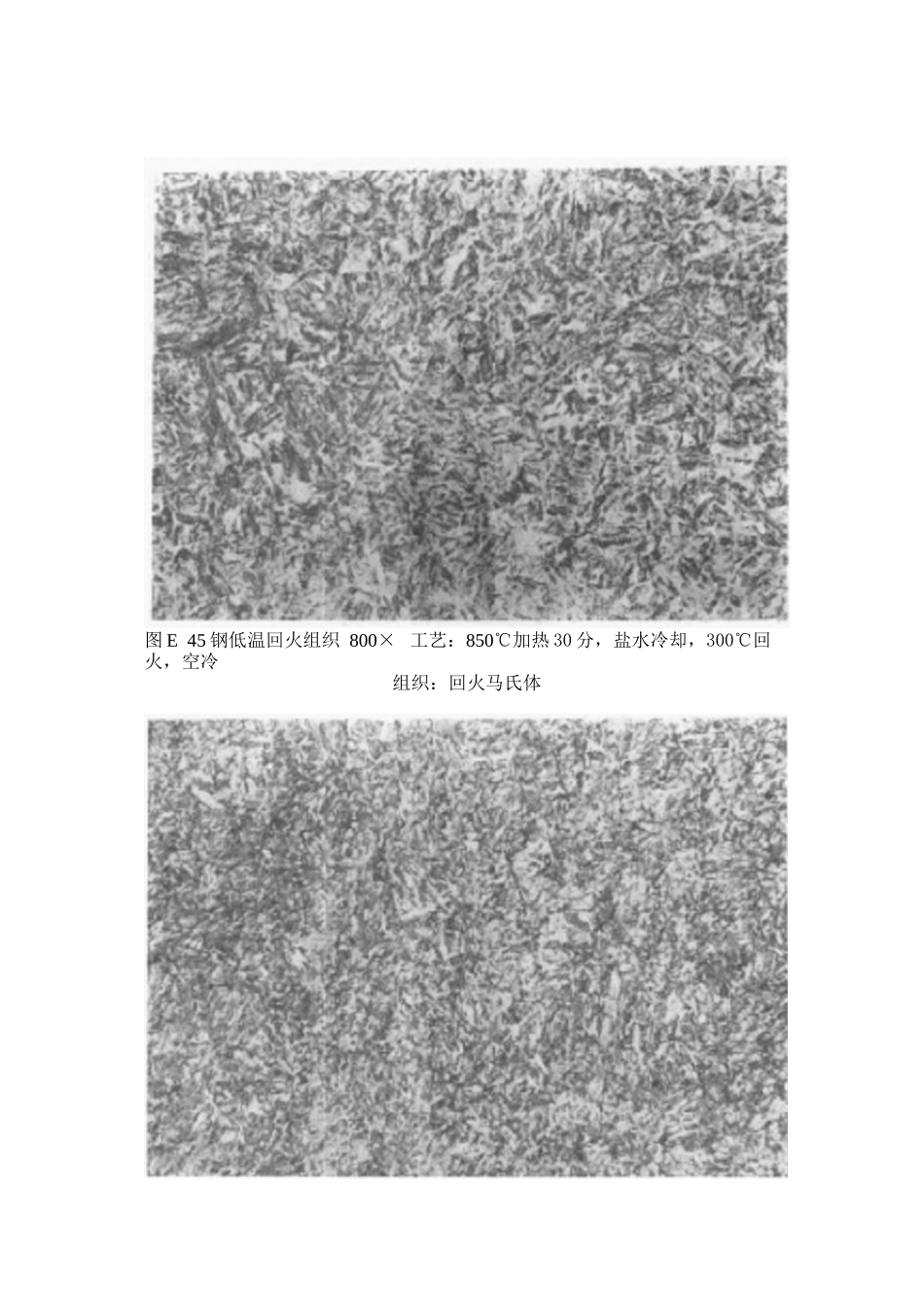

参考组织图 A 45 钢正火组织 800× 工艺：850℃加热 30 分，空冷 组织：珠光体和铁素体（白色）图 B 45 钢退火组织 500× 工艺：850℃加热 30 分，炉冷 组织：片状珠光体和铁素体（白色）图 C 45 钢淬火组织 800× 工艺：850℃加热 30 分，盐水冷却 组织：淬火马氏体图 D 45 钢低温回火组织 800× 工艺：850℃加热 30 分，盐水冷却，260℃回火，空冷 组织：回火马氏体图 E 45 钢低温回火组织 800× 工艺：850℃加热 30 分，盐水冷却，300℃回火，空冷 组织：回火马氏体图 F 45 钢中温回火组织 800× 工艺：850℃加热 30 分，盐水冷却，400℃回火，空冷 组织：回火屈氏体图 G 45 钢高温回火组织 800× 工艺：850℃加热 30 分，盐水冷却，500℃回火，空冷 组织：回火索氏体图 H 45 钢高温回火组织 800× 工艺：850℃加热 30 分，盐水冷却，600℃回火，空冷 组织：回火索氏体图 I 45 钢过热淬火组织 500× 工艺：950℃加热 30 分，水冷 组织：粗大马氏体图 J 45 钢过热正火组织 500× 工艺：1000℃加热 30 分，空冷 组织：魏氏组织，珠光体和铁素体（白色针状）图 K 45 钢不完全淬火组织 500× 工艺：750℃加热 30 分，盐水冷却 组织：马氏体和铁素体(白色块状)图 L 45 钢淬火非正常组织 500× 工艺：850℃加热 30 分，盐水冷却（过程缓慢） 组织：马氏体（灰色基体）和细珠光体(黒色，过去也称淬火索氏体)内容总结
