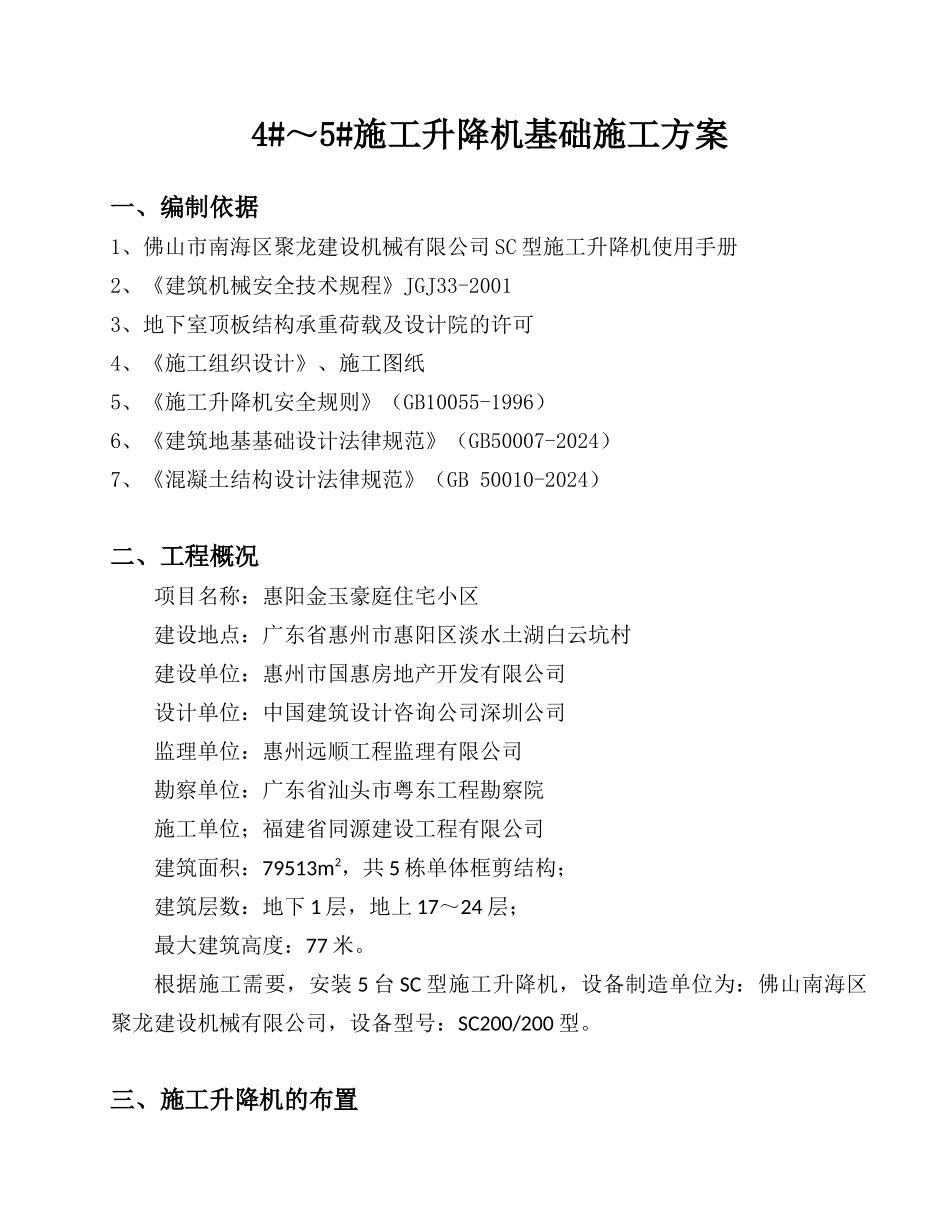

4#～5#施工升降机基础施工方案一、编制依据1、佛山市南海区聚龙建设机械有限公司 SC 型施工升降机使用手册2、《建筑机械安全技术规程》JGJ33-20013、地下室顶板结构承重荷载及设计院的许可4、《施工组织设计》、施工图纸5、《施工升降机安全规则》（GB10055-1996）6、《建筑地基基础设计法律规范》（GB50007-2024）7、《混凝土结构设计法律规范》（GB 50010-2024）二、工程概况项目名称：惠阳金玉豪庭住宅小区建设地点：广东省惠州市惠阳区淡水土湖白云坑村建设单位：惠州市国惠房地产开发有限公司设计单位：中国建筑设计咨询公司深圳公司监理单位：惠州远顺工程监理有限公司勘察单位：广东省汕头市粤东工程勘察院施工单位；福建省同源建设工程有限公司建筑面积：79513m2，共 5 栋单体框剪结构；建筑层数：地下 1 层，地上 17～24 层；最大建筑高度：77 米。根据施工需要，安装 5 台 SC 型施工升降机，设备制造单位为：佛山南海区聚龙建设机械有限公司，设备型号：SC200/200 型。三、施工升降机的布置（1）、安装位置：考虑到现场情况，其中：4～5#机安装在地下室外墙侧与底板基础面标高相平，基础土质为粉质粘土，按《地质报告》分析结论，地基承载力为 240Kpa。4#机安装在 3#楼南面阳台，5#机安装在 2#楼南面阳台（布置位置详见附图）。（2）、升降机的附着根据说明书规定，实行附墙方案。第一道附着应在距地面高度6-8m时安装，以后每隔9m安装一次，最上面一道附着以上自由端不能超过9m，本方案附墙间距11.6米（标准层高2.9米，即每四层楼高度设附墙一道），附着架数6架（分别在第4、8、12、16、20、24层及屋面层设置附墙），附墙长度2.4米。升降机架最大安装高度90m（采纳60节标准节），即可满足使用要求。四、4#、5#施工升降机基础计算书（一）计算参数1.施工升降机基本参数施工升降机型号：SC200/200； 吊笼形式：双吊笼；架设总高度：90m； 标准节长度：1.508m；导轨架截面长：0.9m； 导轨架截面宽：0.6m；标准节重：140kg； 对重重量：1300kg；单个吊笼重: 1460kg； 吊笼载重：2000kg；外笼重：1480kg； 其他配件总重量：200kg；2、基础参数基础混凝土强度等级：C30；承台底部长向钢筋：14@150；承台底部短向钢筋：14@150；基础长度l：6.0 m； 基础宽度b：4.8 m；基础高度h：0.5 m；（二）基础承载计算：导轨架重（共需60节标准节，标准节重140kg）：140kg×60=8400kg，施工升降机自重标准值：Pk=(1460.00...
