mimics手术导板制作-简单易行

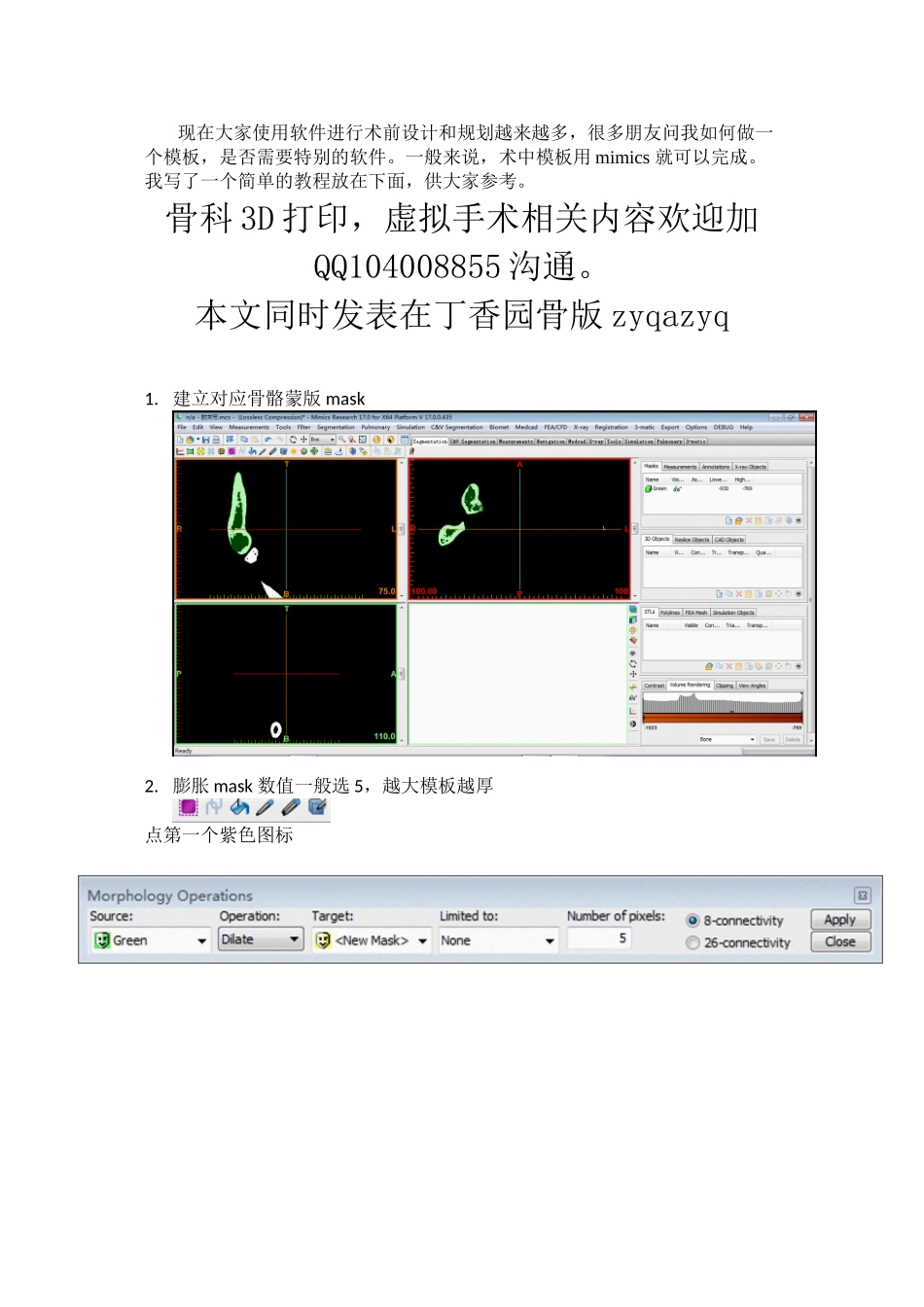

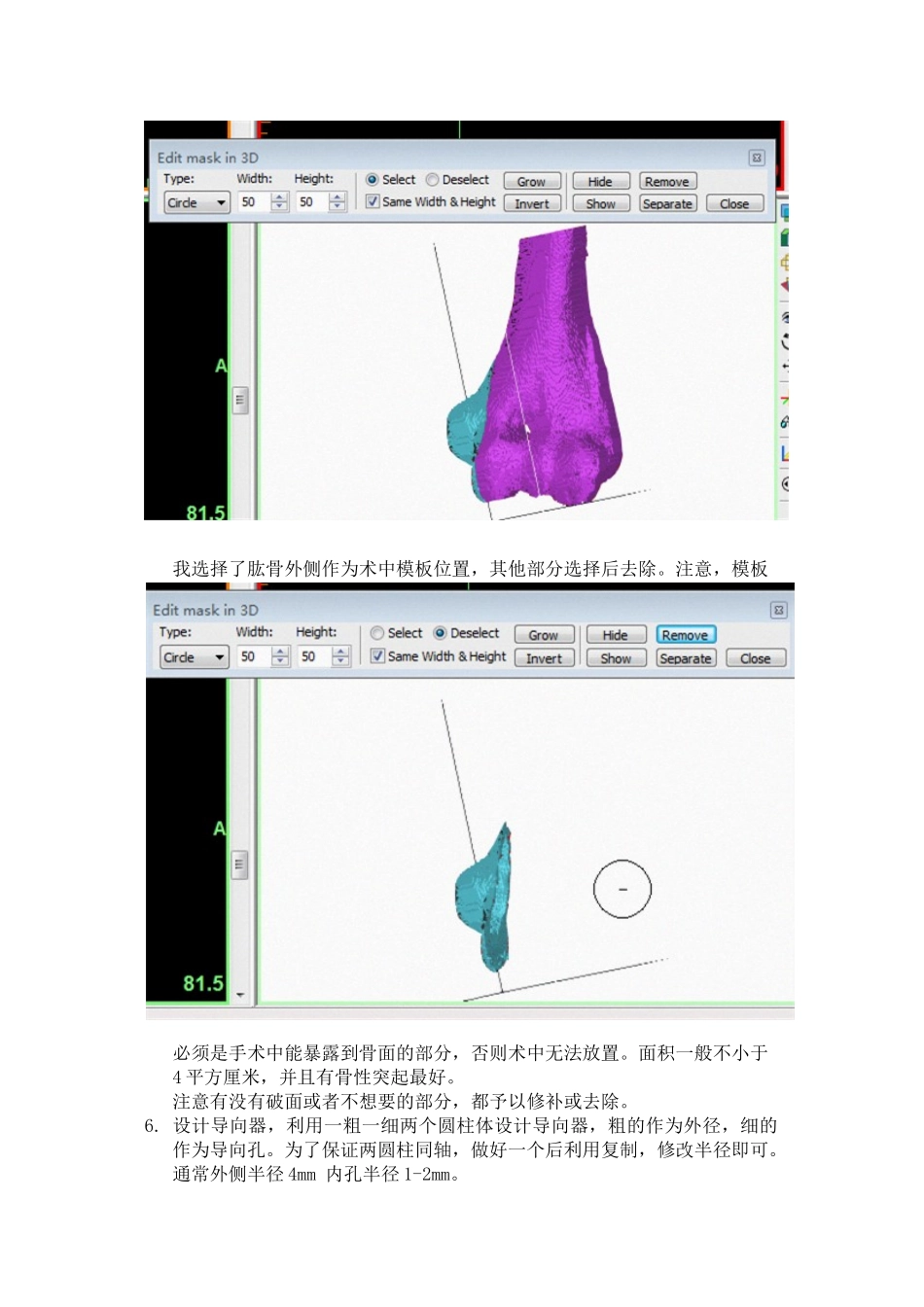

现在大家使用软件进行术前设计和规划越来越多，很多朋友问我如何做一个模板，是否需要特别的软件。一般来说，术中模板用 mimics 就可以完成。我写了一个简单的教程放在下面，供大家参考。骨科 3D 打印，虚拟手术相关内容欢迎加QQ104008855 沟通。本文同时发表在丁香园骨版 zyqazyq1. 建立对应骨骼蒙版 mask2. 膨胀 mask 数值一般选 5，越大模板越厚点第一个紫色图标点击 apply 后可以看到生成的黄色部分3. 用生成模板减去原蒙版选第二个注意新蒙版在前，老模板在后4. 三维编辑最新模板蒙版点击这个图标，注意右侧选择最新模板5. 以图中为例我选择了肱骨外侧作为术中模板位置，其他部分选择后去除。注意，模板必须是手术中能暴露到骨面的部分，否则术中无法放置。面积一般不小于4 平方厘米，并且有骨性突起最好。注意有没有破面或者不想要的部分，都予以修补或去除。6. 设计导向器，利用一粗一细两个圆柱体设计导向器，粗的作为外径，细的作为导向孔。为了保证两圆柱同轴，做好一个后利用复制，修改半径即可。通常外侧半径 4mm 内孔半径 1-2mm。接下来几部1. 用模板减去细圆柱，目的是在模板上打孔2. 用粗圆柱减去细圆柱，目的是生成导向器3. 融合模板和导向器。4. 整体导向器再减去原始骨骼模型。5. 最后用 simulation-cut- to orthogonal screen 修剪导向器长短。6. 各个方向观察有没有多余的边边角角。整个过程中不要用光滑功能，模板不需要光滑。大功告成骨科 3D 打印，虚拟手术相关内容欢迎加QQ104008855 沟通。内容总结（1）现在大家使用软件进行术前设计和规划越来越多，很多朋友问我如何做一个模板，是否需要特别的软件（2）通常外侧半径 4mm 内孔半径 1-2mm（3）接下来几部用模板减去细圆柱，目的是在模板上打孔用粗圆柱减去细圆柱，目的是生成导向器融合模板和导向器（4）最后用 simulation-cut- to orthogonal screen 修剪导向器长短（5）大功告成骨科 3D 打印，虚拟手术相关内容欢迎加 QQ104008855 沟通
