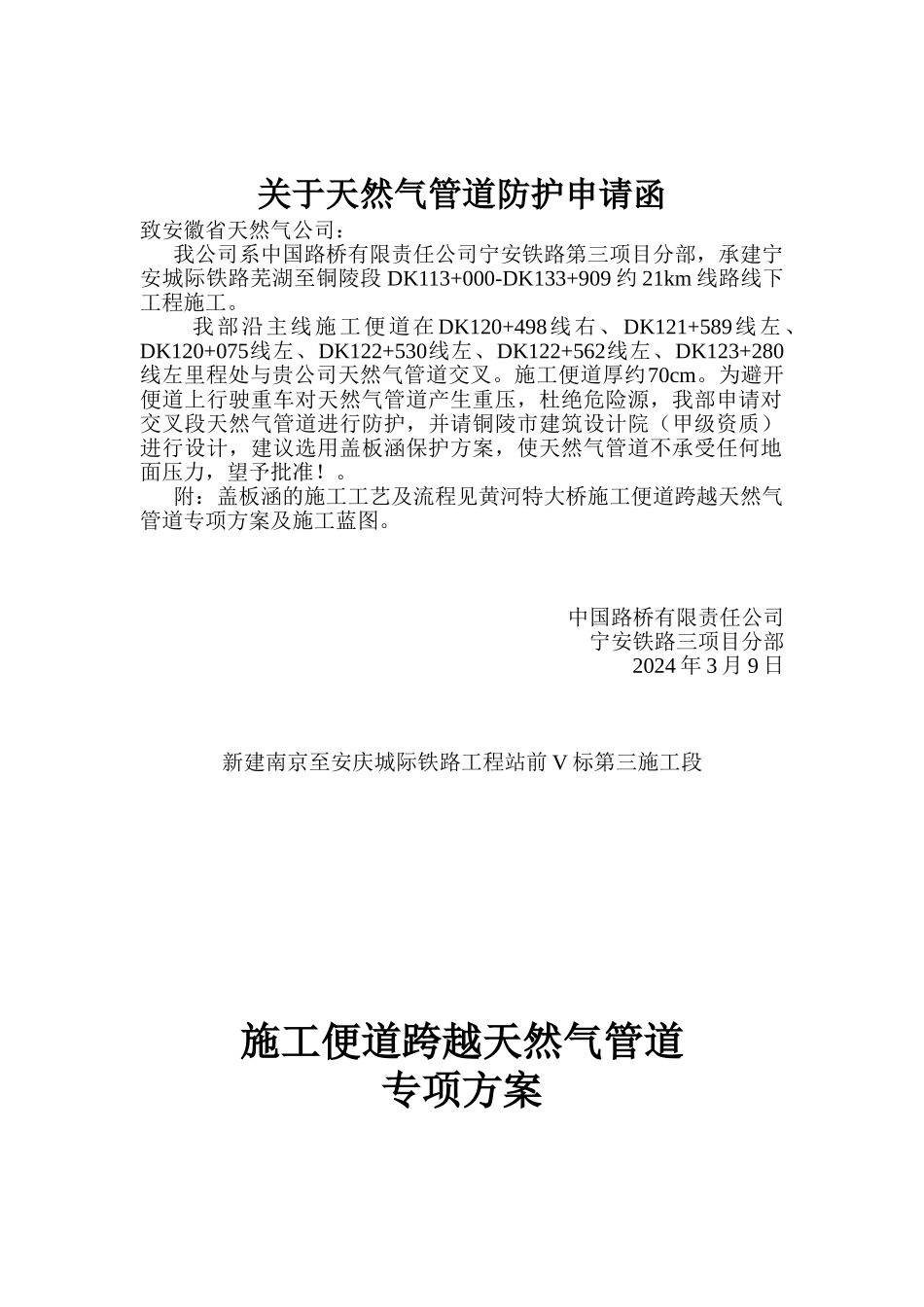

三分部关于天然气管道防护申请函

关于天然气管道防护申请函致安徽省天然气公司： 我公司系中国路桥有限责任公司宁安铁路第三项目分部，承建宁安城际铁路芜湖至铜陵段 DK113+000-DK133+909 约 21km 线路线下工程施工。 我部沿主线施工便道在 DK120+498线右、DK121+589线左、DK120+075线左、DK122+530线左、DK122+562线左、DK123+280线左里程处与贵公司天然气管道交叉。施工便道厚约70cm。为避开便道上行驶重车对天然气管道产生重压，杜绝危险源，我部申请对交叉段天然气管道进行防护，并请铜陵市建筑设计院（甲级资质）进行设计，建议选用盖板涵保护方案，使天然气管道不承受任何地面压力，望予批准！。 附：盖板涵的施工工艺及流程见黄河特大桥施工便道跨越天然气管道专项方案及施工蓝图。 中国路桥有限责任公司 宁安铁路三项目分部 2024 年 3 月 9 日 新建南京至安庆城际铁路工程站前 V 标第三施工段施工便道跨越天然气管道专项方案 编制：审核：批准：中国路桥有限责任公司宁安铁路第三项目分部二〇一〇年三月九日 黄浒河特大桥手工便道跨越天然气管道专项方案一、 工程概况DK113+000~DK133+909 施 工 便 道 里 程 DK120+498 线 右 、DK121+589 线左、DK120+075 线左、DK122+530 线左、DK122+562线左、DK123+280 线左处与安徽省天然气公司辖铜陵境内天然气管道斜交。天然气管道在原地面下埋深约 1m，便道填料高度约70cm。考虑施工便道来往车辆多，车流量大，且多为各种重载汽车及大型施工机械，地基需承受最大荷载为 70t，为了保证下埋天然气管道的安全畅通不受扰动，我部特制订专项方案，对天然气管道进行保护。二、 方案简介针对现场情况及相关跨越结构物法律规范，我部选择采纳地沟加盖板涵的方式跨越天然气管道。三、 施工步骤地沟施工主要流程 （一）管线防护施工1、探明地下管线事先与燃气公司联系，并取得现场燃气管线路平面图，核实图纸中燃气管道的位置，根据燃气部门提供的管线位置确定管道埋深，定出详细的探查计划，且做到施工过程中的每项工作都与专业工程师监管。探明地下管线后，按设计的施工先放出管线的有关范围，然后组织管线探查交底会，特别是对挖掘机的操作人员，做好班前交底，切忌违章冒险作业。施工前设置好安全警示标志。2、地沟开挖在天然气公司工作人员的指导下，确定天然气管道的具体位置，并用白灰放线。在放线后考虑开挖富裕 50cm，即沿管道线往外50cm 确定开挖线。开挖过程中项目部安排专人开挖，采...
