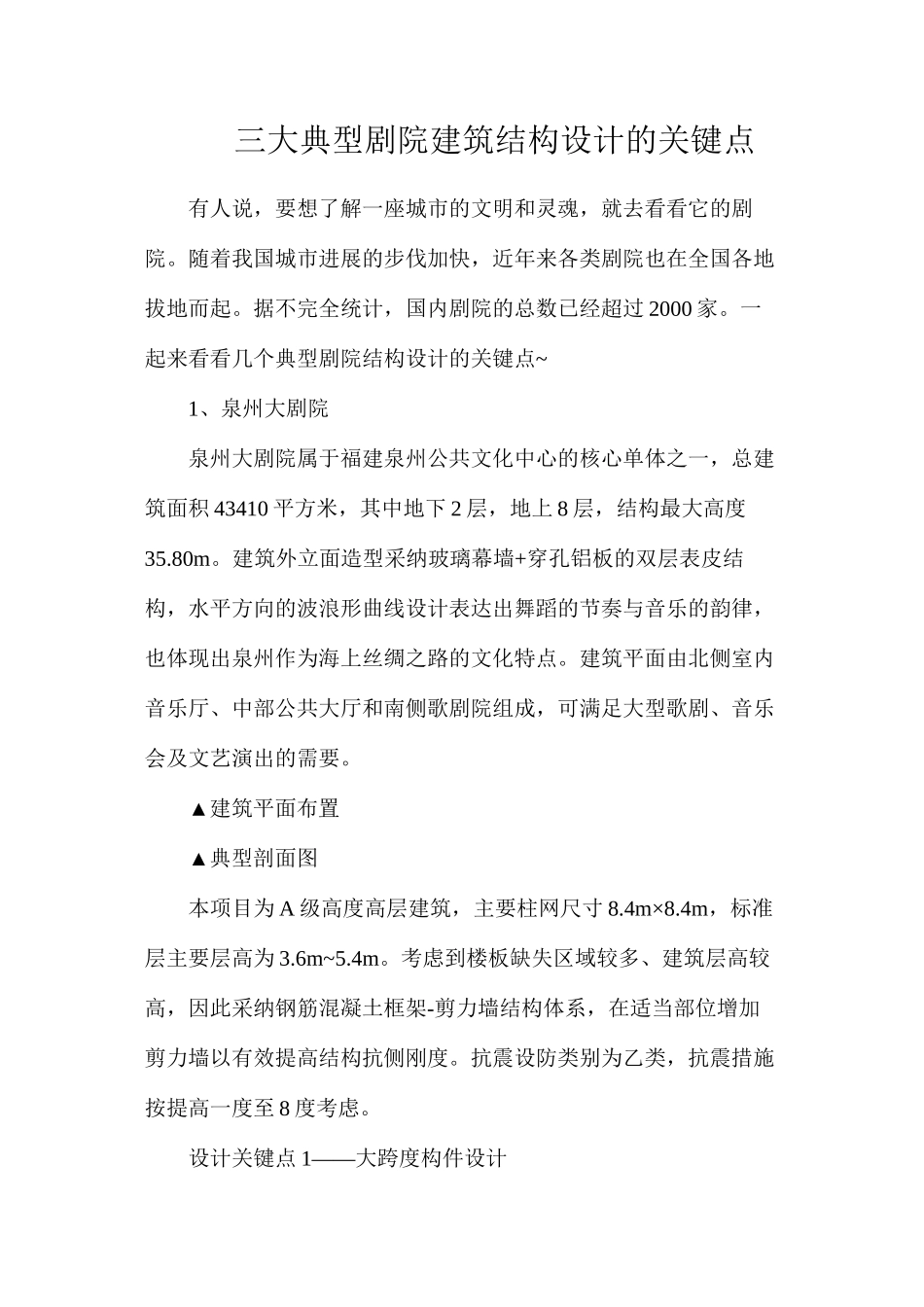

三大典型剧院建筑结构设计的关键点

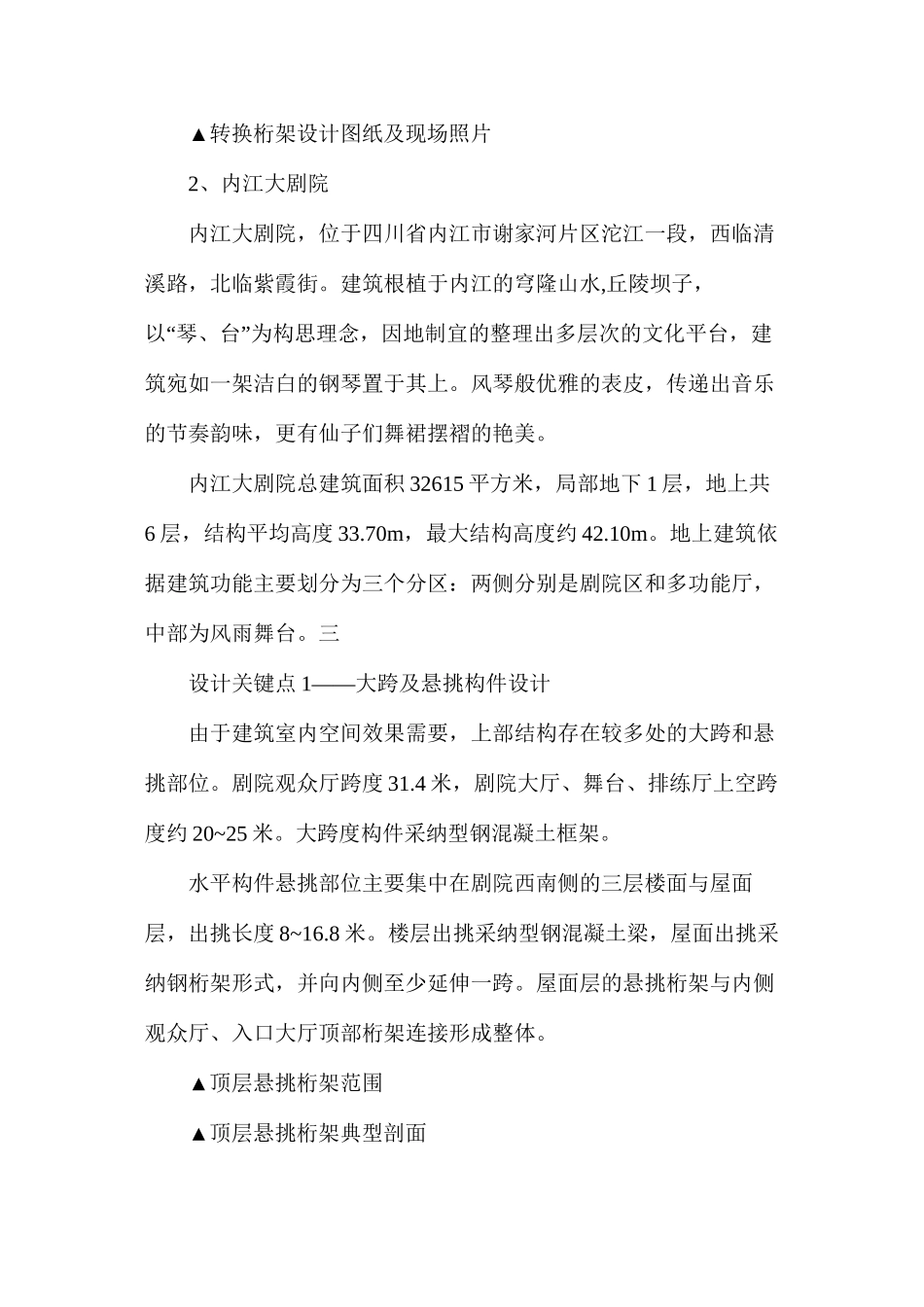

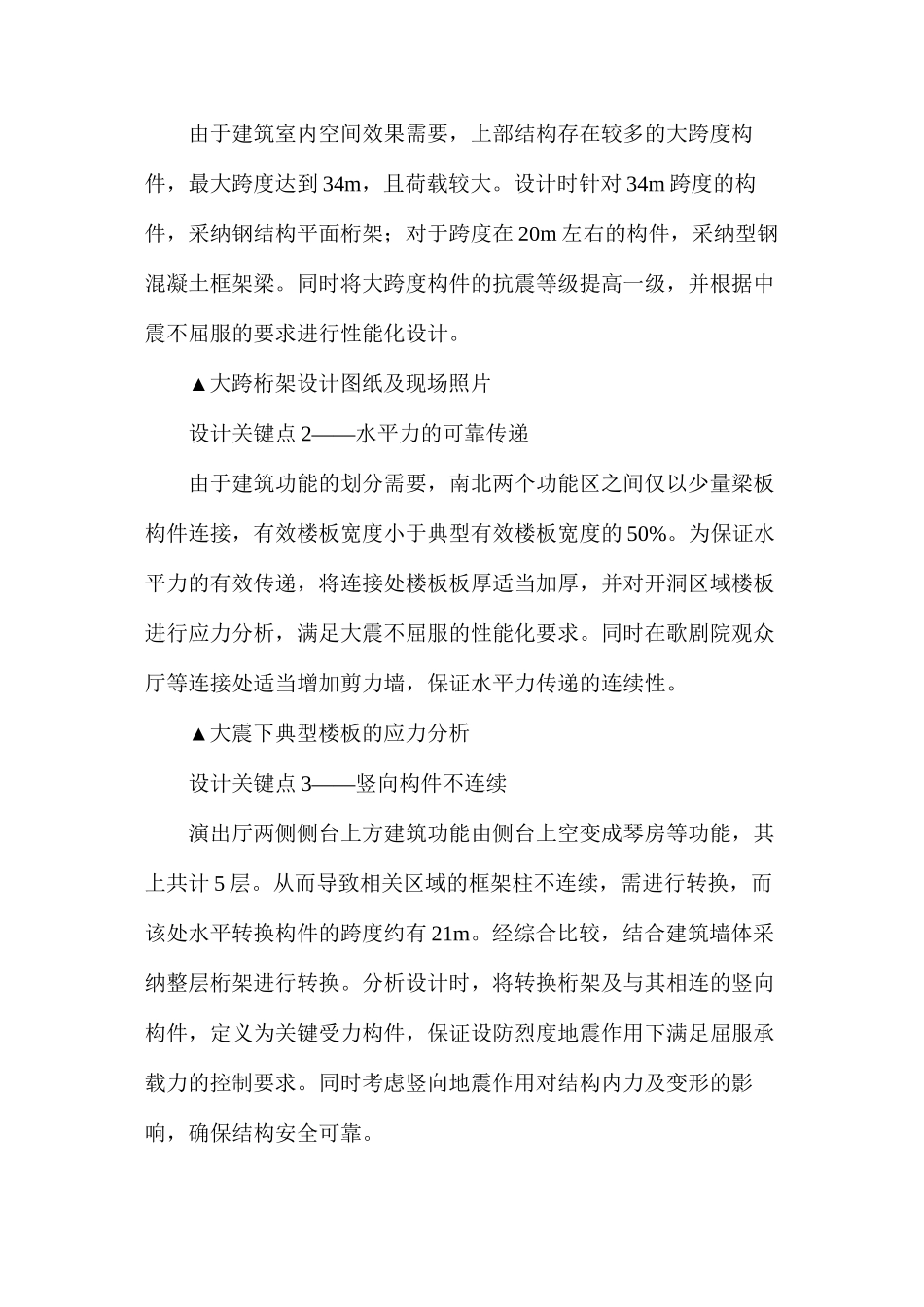

三大典型剧院建筑结构设计的关键点有人说，要想了解一座城市的文明和灵魂，就去看看它的剧院。随着我国城市进展的步伐加快，近年来各类剧院也在全国各地拔地而起。据不完全统计，国内剧院的总数已经超过 2000 家。一起来看看几个典型剧院结构设计的关键点~1、泉州大剧院泉州大剧院属于福建泉州公共文化中心的核心单体之一，总建筑面积 43410 平方米，其中地下 2 层，地上 8 层，结构最大高度35.80m。建筑外立面造型采纳玻璃幕墙+穿孔铝板的双层表皮结构，水平方向的波浪形曲线设计表达出舞蹈的节奏与音乐的韵律，也体现出泉州作为海上丝绸之路的文化特点。建筑平面由北侧室内音乐厅、中部公共大厅和南侧歌剧院组成，可满足大型歌剧、音乐会及文艺演出的需要。▲建筑平面布置▲典型剖面图本项目为 A 级高度高层建筑，主要柱网尺寸 8.4m×8.4m，标准层主要层高为 3.6m~5.4m。考虑到楼板缺失区域较多、建筑层高较高，因此采纳钢筋混凝土框架-剪力墙结构体系，在适当部位增加剪力墙以有效提高结构抗侧刚度。抗震设防类别为乙类，抗震措施按提高一度至 8 度考虑。设计关键点 1——大跨度构件设计由于建筑室内空间效果需要，上部结构存在较多的大跨度构件，最大跨度达到 34m，且荷载较大。设计时针对 34m 跨度的构件，采纳钢结构平面桁架；对于跨度在 20m 左右的构件，采纳型钢混凝土框架梁。同时将大跨度构件的抗震等级提高一级，并根据中震不屈服的要求进行性能化设计。▲大跨桁架设计图纸及现场照片设计关键点 2——水平力的可靠传递由于建筑功能的划分需要，南北两个功能区之间仅以少量梁板构件连接，有效楼板宽度小于典型有效楼板宽度的 50%。为保证水平力的有效传递，将连接处楼板板厚适当加厚，并对开洞区域楼板进行应力分析，满足大震不屈服的性能化要求。同时在歌剧院观众厅等连接处适当增加剪力墙，保证水平力传递的连续性。▲大震下典型楼板的应力分析设计关键点 3——竖向构件不连续演出厅两侧侧台上方建筑功能由侧台上空变成琴房等功能，其上共计 5 层。从而导致相关区域的框架柱不连续，需进行转换，而该处水平转换构件的跨度约有 21m。经综合比较，结合建筑墙体采纳整层桁架进行转换。分析设计时，将转换桁架及与其相连的竖向构件，定义为关键受力构件，保证设防烈度地震作用下满足屈服承载力的控制要求。同时考虑竖向地震作用对结构内力及变形的影响，确保结构安全可靠。▲转换桁架设计图纸及现场照片2、内江...
