上海市卢浦大桥（引桥）工程第8标段施工监理

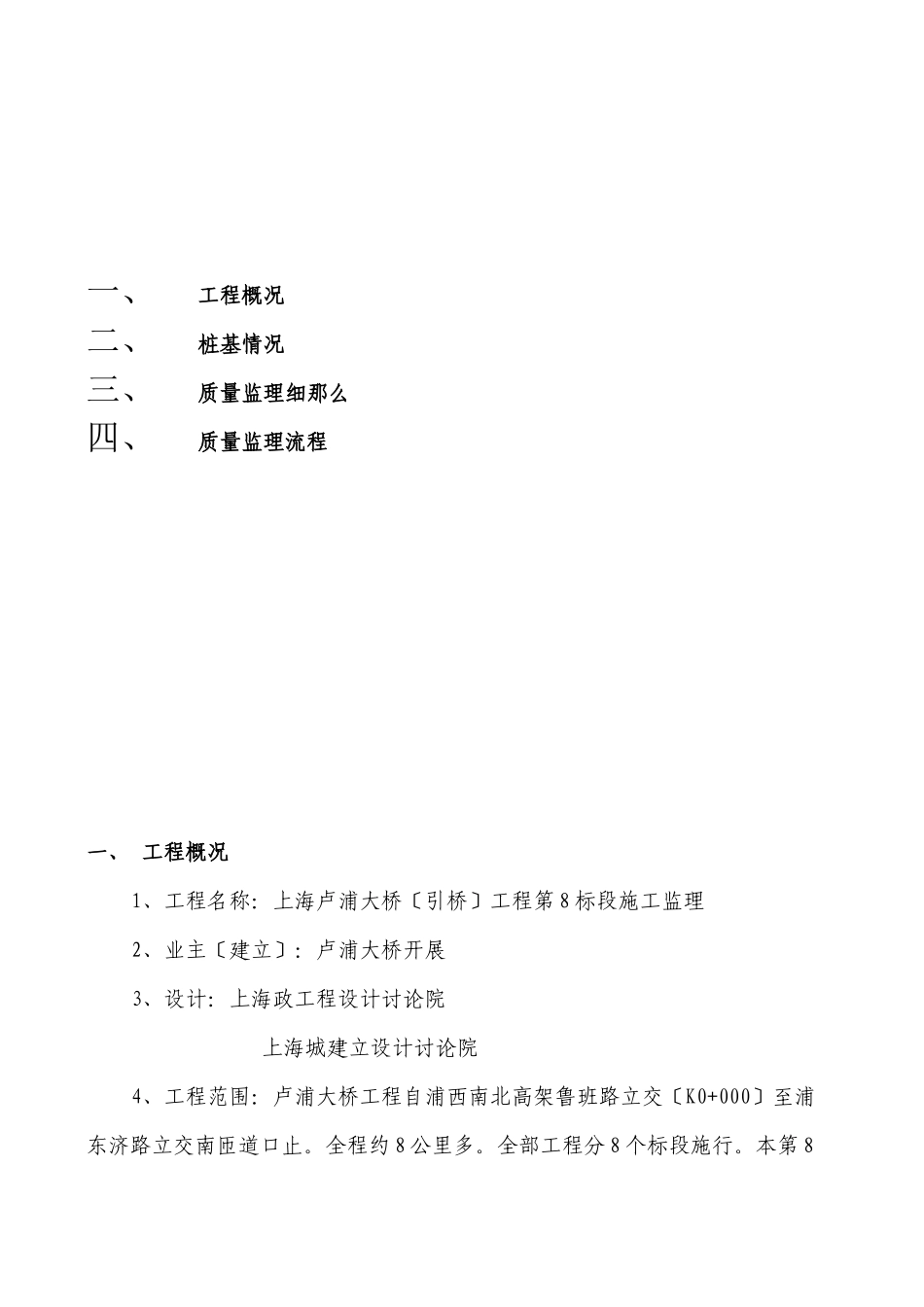

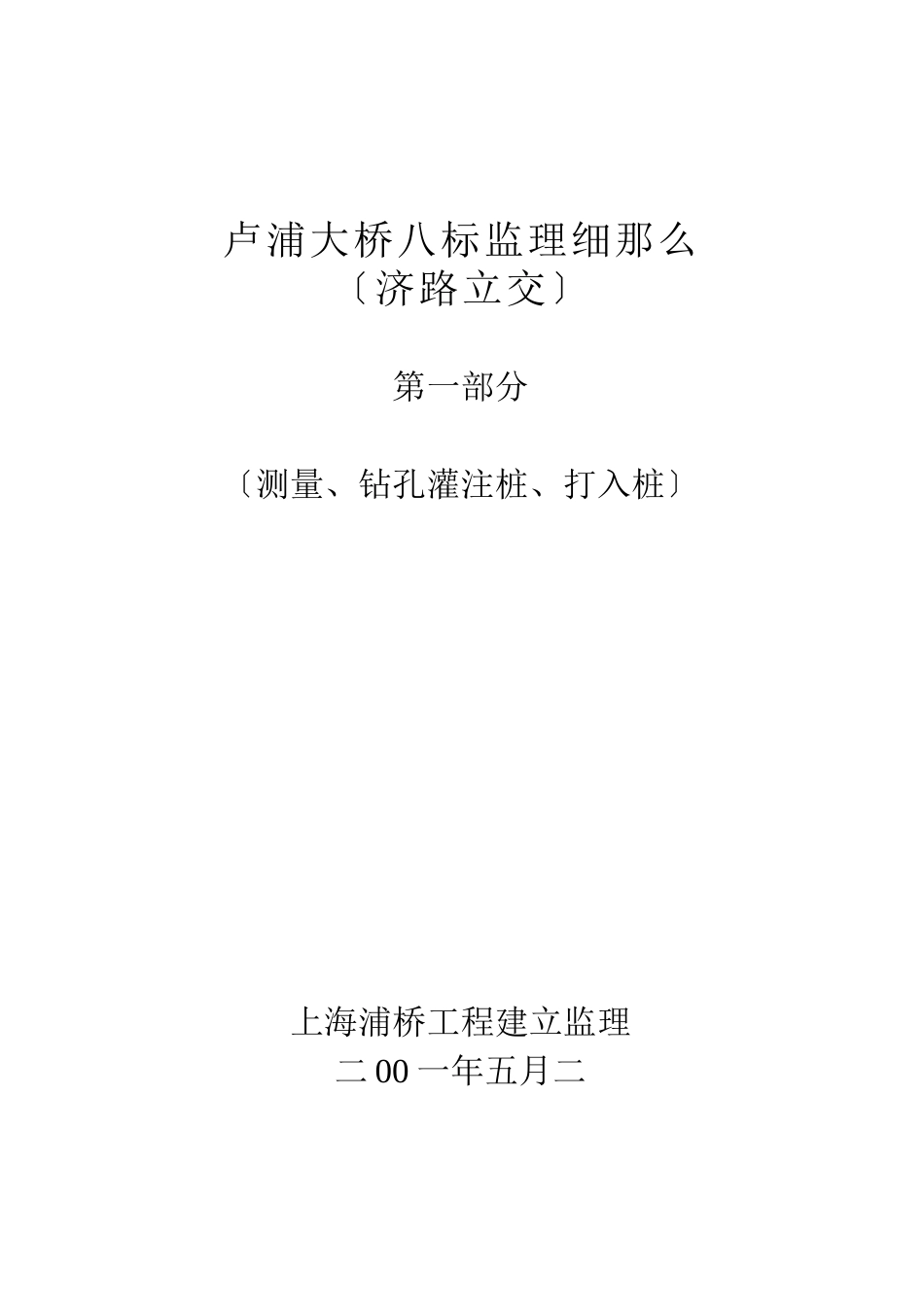

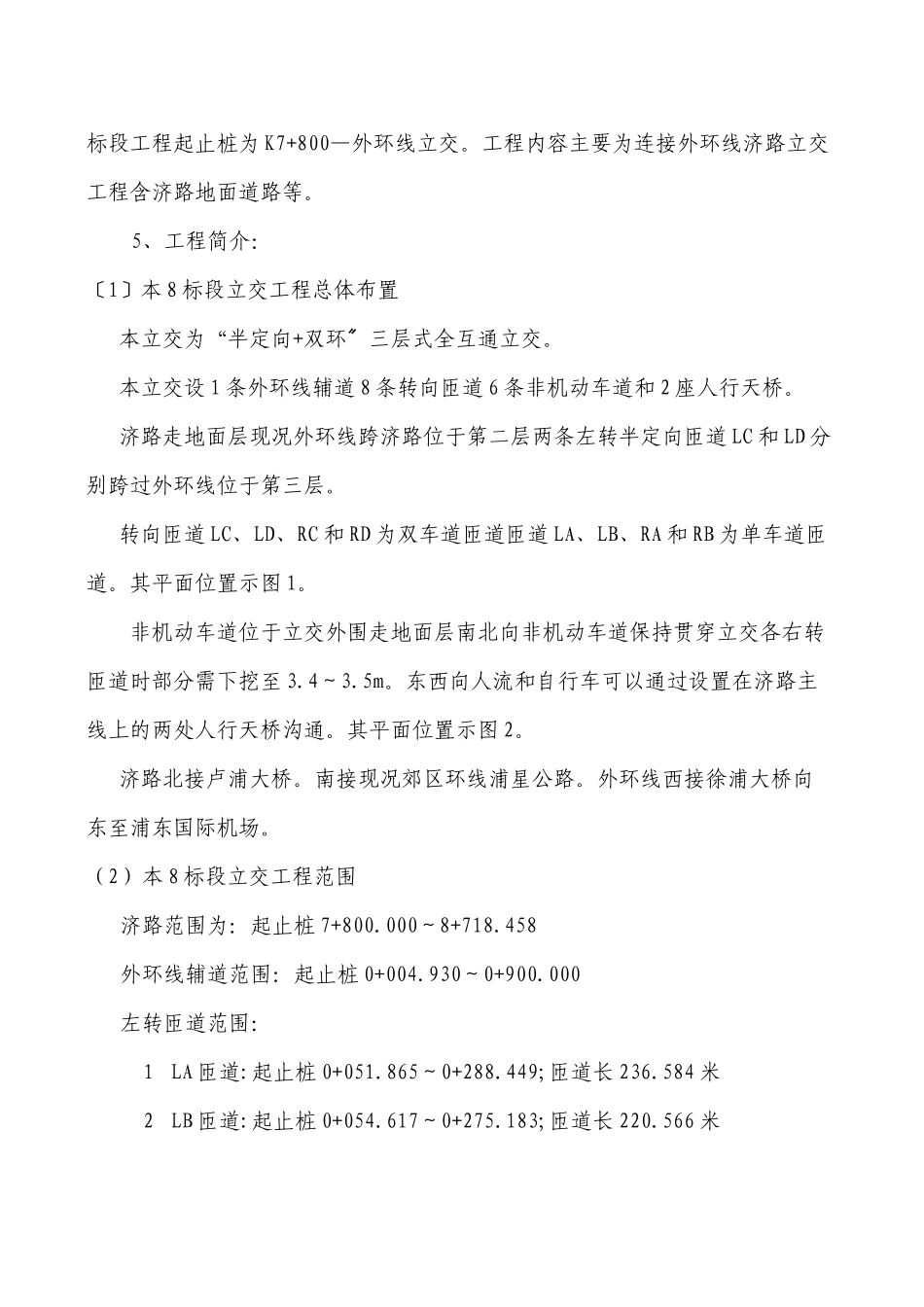

卢浦大桥八标监理细那么〔济路立交〕第一部分〔测量、钻孔灌注桩、打入桩〕上海浦桥工程建立监理二 00 一年五月二一、工程概况二、桩基情况三、质量监理细那么四、质量监理流程一、 工程概况1、工程名称：上海卢浦大桥〔引桥〕工程第 8 标段施工监理2、业主〔建立〕：卢浦大桥开展3、设计：上海政工程设计讨论院 上海城建立设计讨论院4、工程范围：卢浦大桥工程自浦西南北高架鲁班路立交〔K0+000〕至浦东济路立交南匝道口止。全程约 8 公里多。全部工程分 8 个标段施行。本第 8标段工程起止桩为 K7+800—外环线立交。工程内容主要为连接外环线济路立交工程含济路地面道路等。5、工程简介：〔1〕本 8 标段立交工程总体布置本立交为“半定向+双环三层式全互通立交。〞本立交设 1 条外环线辅道 8 条转向匝道 6 条非机动车道和 2 座人行天桥。济路走地面层现况外环线跨济路位于第二层两条左转半定向匝道 LC 和 LD 分别跨过外环线位于第三层。转向匝道 LC、LD、RC 和 RD 为双车道匝道匝道 LA、LB、RA 和 RB 为单车道匝道。其平面位置示图 1。 非机动车道位于立交外围走地面层南北向非机动车道保持贯穿立交各右转匝道时部分需下挖至 3.4～3.5m。东西向人流和自行车可以通过设置在济路主线上的两处人行天桥沟通。其平面位置示图 2。济路北接卢浦大桥。南接现况郊区环线浦星公路。外环线西接徐浦大桥向东至浦东国际机场。（2）本 8 标段立交工程范围济路范围为：起止桩 7+800.000～8+718.458外环线辅道范围：起止桩 0+004.930～0+900.000左转匝道范围：1 LA 匝道:起止桩 0+051.865～0+288.449;匝道长 236.584 米2 LB 匝道:起止桩 0+054.617～0+275.183;匝道长 220.566 米3 LC 匝道:起止桩 0+091.545～0+874.425;匝道长 782.880 米4 LD 匝道:起止桩 0+110.191～0+8.904;匝道长 754.713 米右转匝道范围：1 RA 匝道:起止桩 0+020.000～0+459.406;匝道长 439.406 米2 RB 匝道:起止桩 0+072.633～0+4.023;匝道长 391.390 米3 RC 匝道:起止桩 0+070.590～0+467.057;匝道长 396.467 米4 RD 匝道:起止桩 0+077.615～0+385.636;匝道长 308.021 米非机动车道长度:FA 长度:521.375m; FB 长度:600m; FC 长度:613.766m; FD 长度:417.991m; FE 长度:300.535m; FF 长度:318.610m。人行天桥： ⑴ A#人行天桥：中心桩 K7+825.000；桥宽 5.000 米；跨径〔24.50+28.50〕米...
