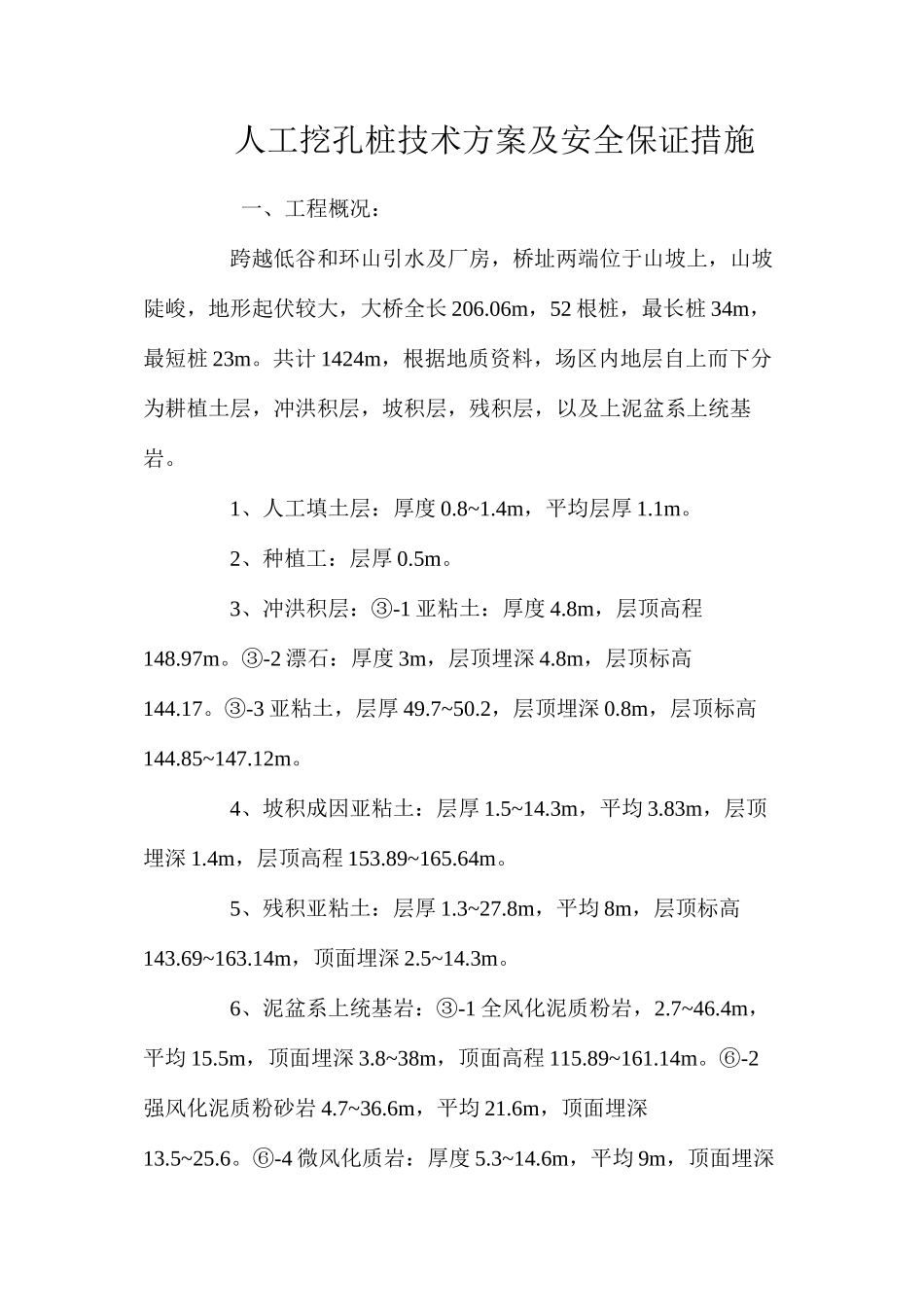

人工挖孔桩技术方案及安全保证措施

人工挖孔桩技术方案及安全保证措施 一、工程概况： 跨越低谷和环山引水及厂房，桥址两端位于山坡上，山坡陡峻，地形起伏较大，大桥全长 206.06m，52 根桩，最长桩 34m，最短桩 23m。共计 1424m，根据地质资料，场区内地层自上而下分为耕植土层，冲洪积层，坡积层，残积层，以及上泥盆系上统基岩。 1、人工填土层：厚度 0.8~1.4m，平均层厚 1.1m。 2、种植工：层厚 0.5m。 3、冲洪积层：③-1 亚粘土：厚度 4.8m，层顶高程148.97m。③-2 漂石：厚度 3m，层顶埋深 4.8m，层顶标高144.17。③-3 亚粘土，层厚 49.7~50.2，层顶埋深 0.8m，层顶标高144.85~147.12m。 4、坡积成因亚粘土：层厚 1.5~14.3m，平均 3.83m，层顶埋深 1.4m，层顶高程 153.89~165.64m。 5、残积亚粘土：层厚 1.3~27.8m，平均 8m，层顶标高143.69~163.14m，顶面埋深 2.5~14.3m。 6、泥盆系上统基岩：③-1 全风化泥质粉岩，2.7~46.4m，平均 15.5m，顶面埋深 3.8~38m，顶面高程 115.89~161.14m。⑥-2强风化泥质粉砂岩 4.7~36.6m，平均 21.6m，顶面埋深13.5~25.6。⑥-4 微风化质岩：厚度 5.3~14.6m，平均 9m，顶面埋深30.3~41.5m，顶面标高 107.47~128.65m，其天然湿度的单轴极限抗压强度 Ra=33.6~41.2Mpa，平均 37.8Mpa。 场区地下水由上部土层孔隙潜水和深部基岩裂隙水组成，水位埋深受季节性影响大，各孔的混合地下水位埋深为 0~5.6m。 该桥处于缺水地区，机械钻孔无法解决施工用水，为加快施工进度，确保工期，结合各方面的条件确定人工挖孔。 二、基本工作内容： 1、开挖前，场地完成三通一平。各项临时设施、动力、照明、通风、安全设施、施工机具、进场人员准备 60 人以上。 2、根据设计图纸进行纵横轴线放样，及复测工作。 3、用十字线将中心桩点引出护筒外 80cm，用水泥砂浆固定，并做好保护工作。桩孔周边，用白灰撒线型。 4、所用的原材料，根据设计要求和法律规范规定进行检测。严格按试验室确定的配合比施工。 5、采纳 2 个班组，流水分班作业。 三、施工机具 1、卷扬机和提土桶,用于材料和弃土的垂直运输以及供施工人员上下工作使用。 2、护壁钢模板。 3、潜水泵。 4、鼓风机、空压机和送风管。 5、镐、锹、土筐等挖运工具:若遇到硬土或岩石,尚需风镐、潜孔钻。 6、插捣工具,用于插捣护壁砼。 7、应急软爬梯。 8、照明灯、对讲机、电铃等。 内容总结（1）人工挖孔桩技术方案及安全保证措施 一、工...
