人工挖孔桩技术交底记录rrr

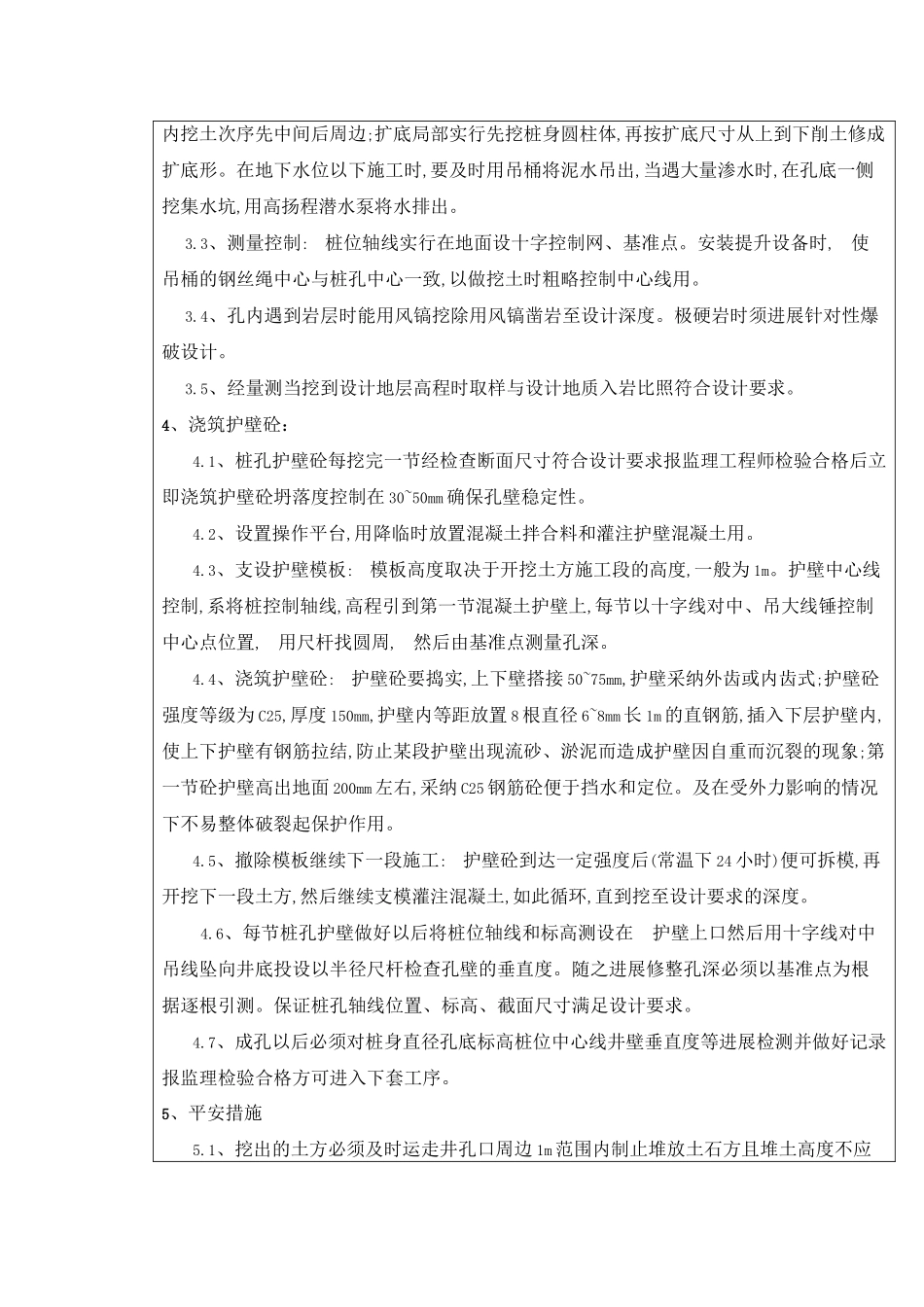

技术交底记录 编 FHEC—JL—JSC—JD—09—016 工程名称交底日2024-7-20施工分项工程名称人工挖孔桩技术交底交底提要测量、开挖、爆破、护壁、钢筋加工、砼浇筑 交底内容：一、施工1、根本工作内容：1.1、开挖前场地完成三通一平。各项临时设施、动力、照明、通风、平安设施、施工机具、进场人员准备 70 人。1.2、根据设计图纸进展纵横轴线放样及复测工作。1.3、用十字线将中心桩点引出护筒外 80cm 用水泥砂浆固定并做好保护工作。桩孔周边用白灰撒线型。 1.4、所用的原材料根据设计要求和标准规定进展检测。严格按试验室确定的配合比施工。 1.5、采纳 2 个班组流水分班作业。2、施工机具 2.1、卷扬机和提土桶,用于材料和弃土的垂直运输以及供施工人员上下工作使用。2.2、护壁钢模板。2.3、潜水泵。 2.4 、鼓风机、空压机和送风。2.5、镐、锹、土筐等挖运工具: 假设遇到硬土或岩石, 尚需风镐、潜孔钻。2.6、插捣工具,用于插捣护壁砼。2.7、应急软爬梯。2.8、照明灯、对讲机、电铃等。3、土方开挖及支护壁模板3.1、放线定位: 按设计图纸放线, 定桩位。3.2、开挖土方: 实行分段开挖,每段高度于土壁直立状态的才能, 以 0.8~1.0m 为一施工段。开挖面积的范围为设计桩径加护壁厚度。挖土由人工从上到下逐段进展, 同一段内挖土次序先中间后周边;扩底局部实行先挖桩身圆柱体,再按扩底尺寸从上到下削土修成扩底形。在地下水位以下施工时,要及时用吊桶将泥水吊出,当遇大量渗水时,在孔底一侧挖集水坑,用高扬程潜水泵将水排出。 3.3、测量控制: 桩位轴线实行在地面设十字控制网、基准点。安装提升设备时, 使吊桶的钢丝绳中心与桩孔中心一致,以做挖土时粗略控制中心线用。 3.4、孔内遇到岩层时能用风镐挖除用风镐凿岩至设计深度。极硬岩时须进展针对性爆破设计。 3.5、经量测当挖到设计地层高程时取样与设计地质入岩比照符合设计要求。4、浇筑护壁砼： 4.1、桩孔护壁砼每挖完一节经检查断面尺寸符合设计要求报监理工程师检验合格后立即浇筑护壁砼坍落度控制在 30~50mm 确保孔壁稳定性。 4.2、设置操作平台,用降临时放置混凝土拌合料和灌注护壁混凝土用。 4.3、支设护壁模板: 模板高度取决于开挖土方施工段的高度,一般为 1m。护壁中心线控制,系将桩控制轴线,高程引到第一节混凝土护壁上,每节以十字线对中、吊大线锤控制中心点位置, 用尺杆找圆周, 然后由基准点测量孔深。 4.4、浇筑护壁砼: 护壁砼要捣实,上下壁搭接 50~...
