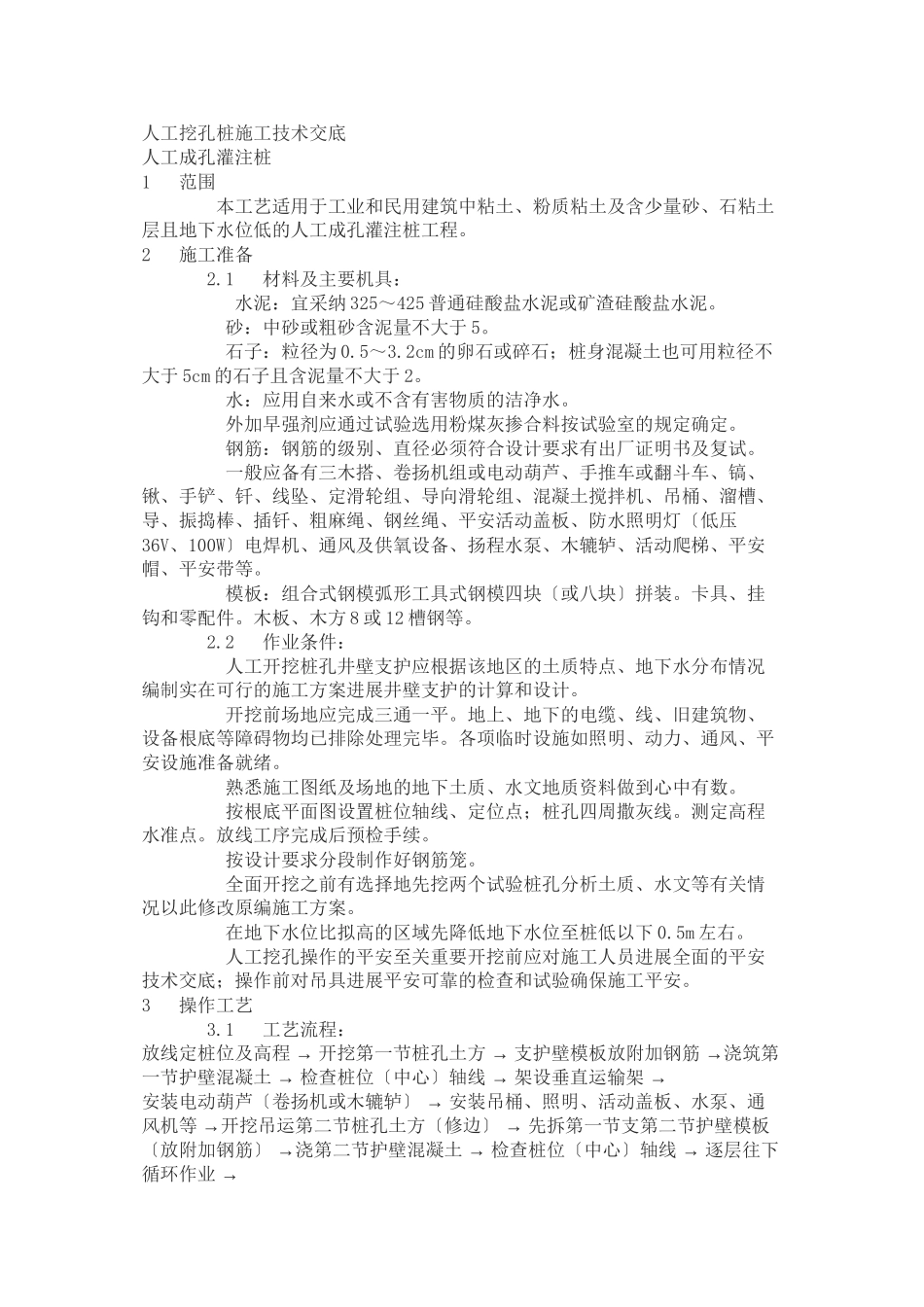

人工挖孔桩施工技术交底人工成孔灌注桩1 范围 本工艺适用于工业和民用建筑中粘土、粉质粘土及含少量砂、石粘土层且地下水位低的人工成孔灌注桩工程。2 施工准备 2.1 材料及主要机具： 水泥：宜采纳 325～425 普通硅酸盐水泥或矿渣硅酸盐水泥。 砂：中砂或粗砂含泥量不大于 5。 石子：粒径为 0.5～3.2cm 的卵石或碎石；桩身混凝土也可用粒径不大于 5cm 的石子且含泥量不大于 2。 水：应用自来水或不含有害物质的洁净水。 外加早强剂应通过试验选用粉煤灰掺合料按试验室的规定确定。 钢筋：钢筋的级别、直径必须符合设计要求有出厂证明书及复试。 一般应备有三木搭、卷扬机组或电动葫芦、手推车或翻斗车、镐、锹、手铲、钎、线坠、定滑轮组、导向滑轮组、混凝土搅拌机、吊桶、溜槽、导、振捣棒、插钎、粗麻绳、钢丝绳、平安活动盖板、防水照明灯〔低压36V、100W〕电焊机、通风及供氧设备、扬程水泵、木辘轳、活动爬梯、平安帽、平安带等。 模板：组合式钢模弧形工具式钢模四块〔或八块〕拼装。卡具、挂钩和零配件。木板、木方 8 或 12 槽钢等。 2.2 作业条件： 人工开挖桩孔井壁支护应根据该地区的土质特点、地下水分布情况编制实在可行的施工方案进展井壁支护的计算和设计。 开挖前场地应完成三通一平。地上、地下的电缆、线、旧建筑物、设备根底等障碍物均已排除处理完毕。各项临时设施如照明、动力、通风、平安设施准备就绪。 熟悉施工图纸及场地的地下土质、水文地质资料做到心中有数。 按根底平面图设置桩位轴线、定位点；桩孔四周撒灰线。测定高程水准点。放线工序完成后预检手续。 按设计要求分段制作好钢筋笼。 全面开挖之前有选择地先挖两个试验桩孔分析土质、水文等有关情况以此修改原编施工方案。 在地下水位比拟高的区域先降低地下水位至桩低以下 0.5m 左右。 人工挖孔操作的平安至关重要开挖前应对施工人员进展全面的平安技术交底；操作前对吊具进展平安可靠的检查和试验确保施工平安。3 操作工艺 3.1 工艺流程： → → →放线定桩位及高程开挖第一节桩孔土方支护壁模板放附加钢筋浇筑第 → → →一节护壁混凝土检查桩位〔中心〕轴线架设垂直运输架 → 安装电动葫芦〔卷扬机或木辘轳〕安装吊桶、照明、活动盖板、水泵、通 → → 风机等开挖吊运第二节桩孔土方〔修边〕先拆第一节支第二节护壁模板 → → → 〔放附加钢筋〕浇第二节护壁混凝土检查桩位〔中心〕轴线逐层往下 →循...
