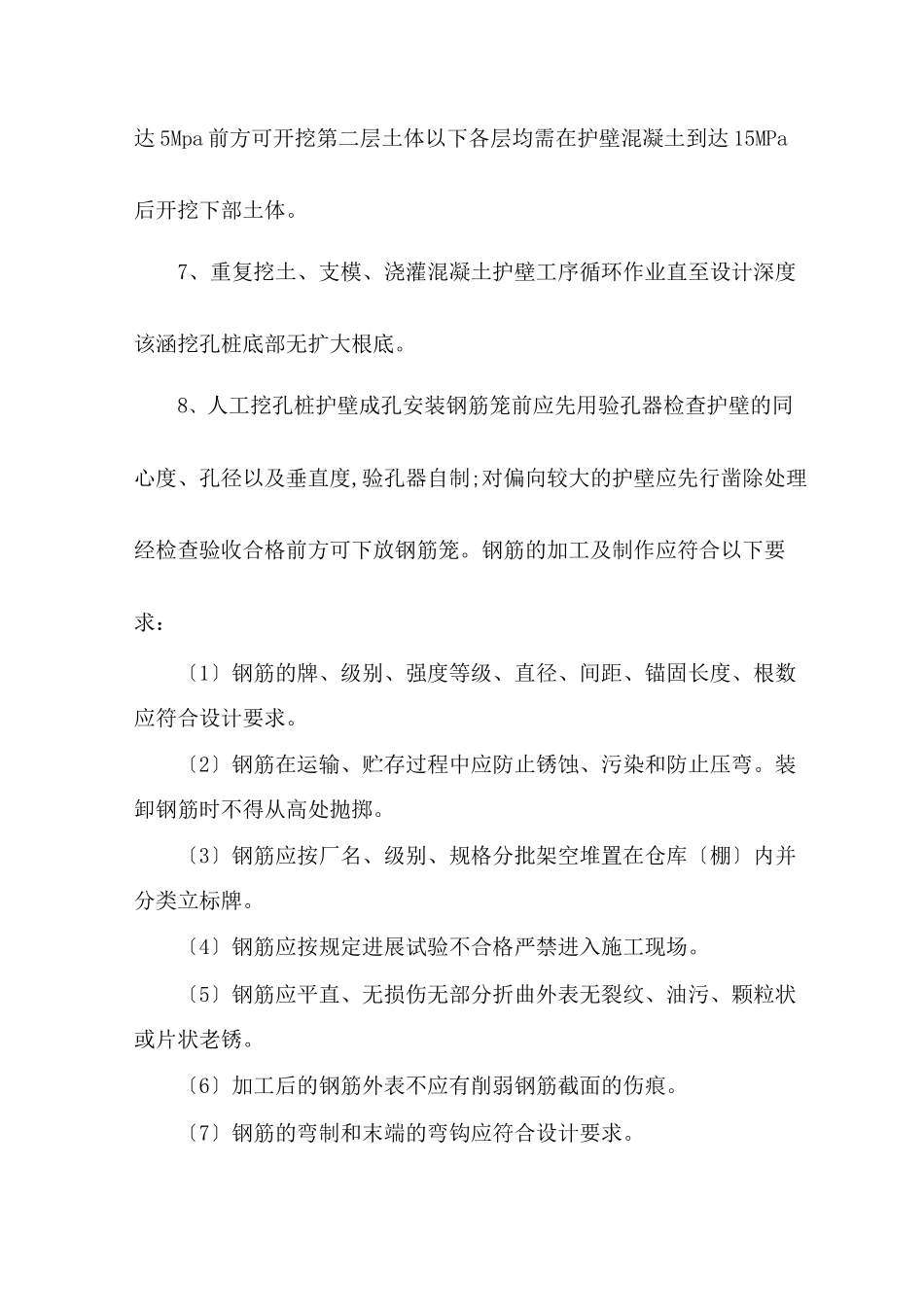

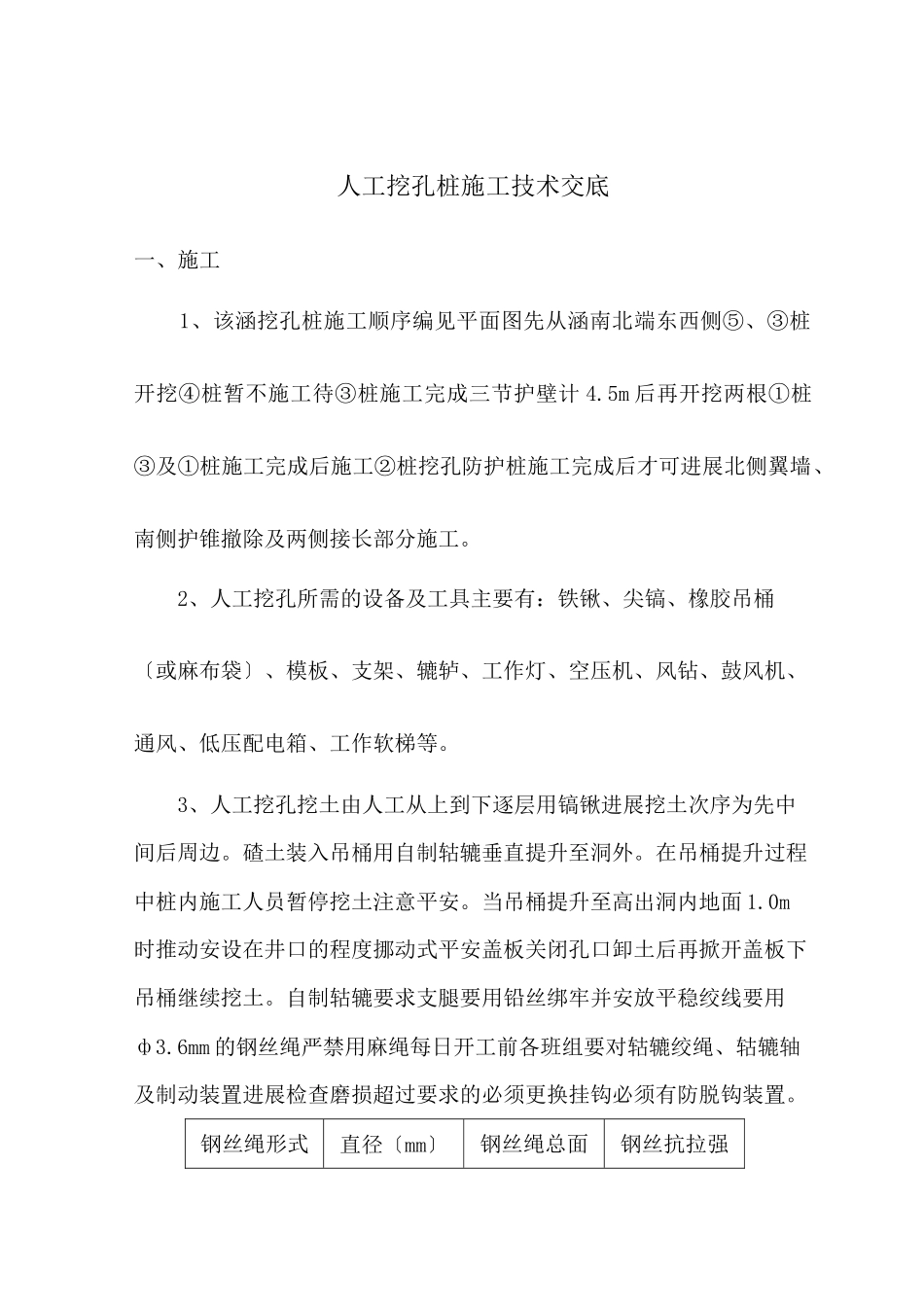

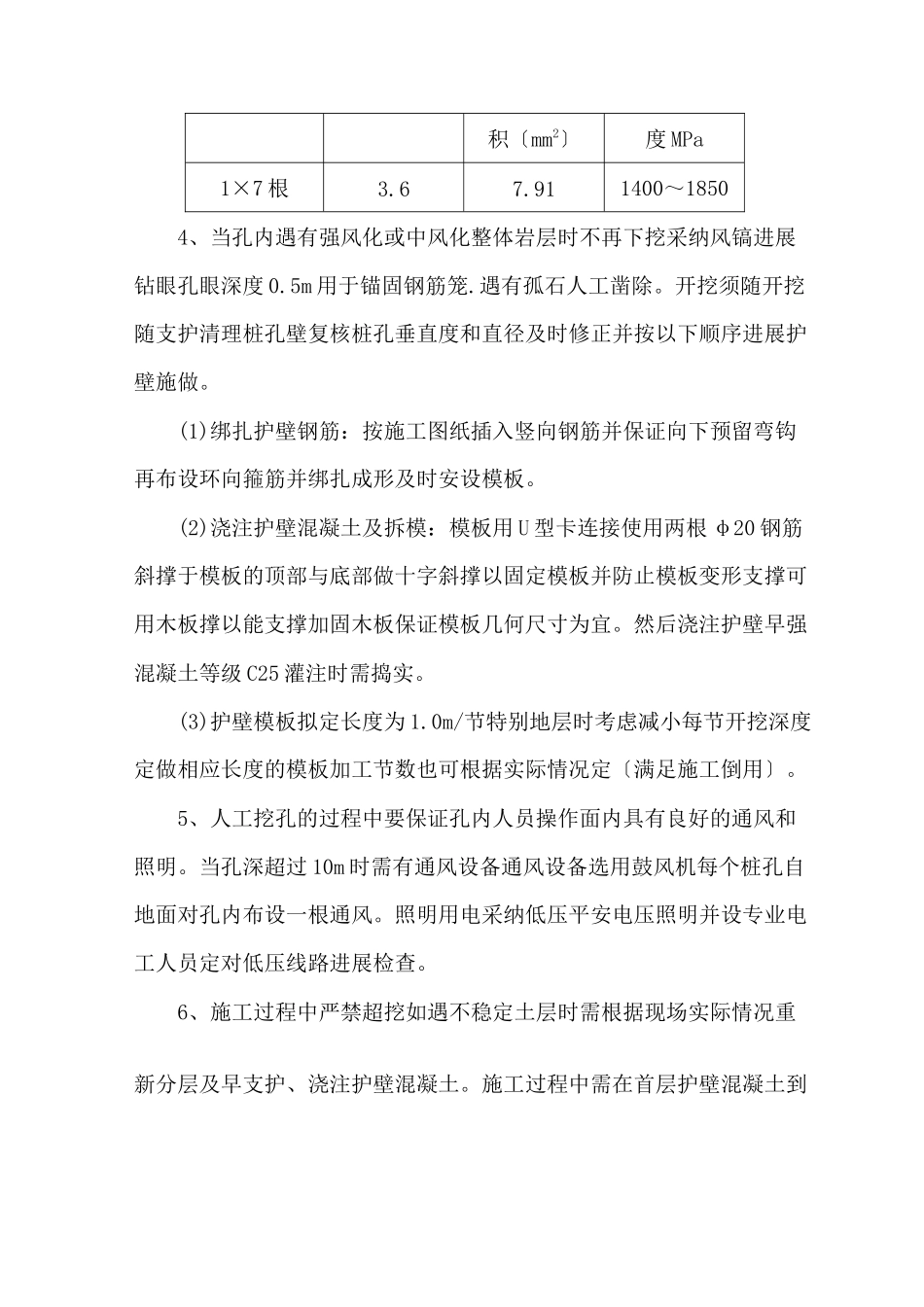

人工挖孔桩施工技术交底一、施工 1、该涵挖孔桩施工顺序编见平面图先从涵南北端东西侧⑤、③桩开挖④桩暂不施工待③桩施工完成三节护壁计 4.5m 后再开挖两根①桩③及①桩施工完成后施工②桩挖孔防护桩施工完成后才可进展北侧翼墙、南侧护锥撤除及两侧接长部分施工。2、人工挖孔所需的设备及工具主要有：铁锹、尖镐、橡胶吊桶〔或麻布袋〕、模板、支架、辘轳、工作灯、空压机、风钻、鼓风机、通风、低压配电箱、工作软梯等。3、人工挖孔挖土由人工从上到下逐层用镐锹进展挖土次序为先中间后周边。碴土装入吊桶用自制轱辘垂直提升至洞外。在吊桶提升过程中桩内施工人员暂停挖土注意平安。当吊桶提升至高出洞内地面 1.0m时推动安设在井口的程度挪动式平安盖板关闭孔口卸土后再掀开盖板下吊桶继续挖土。自制轱辘要求支腿要用铅丝绑牢并安放平稳绞线要用ф3.6mm 的钢丝绳严禁用麻绳每日开工前各班组要对轱辘绞绳、轱辘轴及制动装置进展检查磨损超过要求的必须更换挂钩必须有防脱钩装置。钢丝绳形式直径〔mm〕钢丝绳总面钢丝抗拉强积〔mm2〕度 MPa1×7 根3.67.911400～18504、当孔内遇有强风化或中风化整体岩层时不再下挖采纳风镐进展钻眼孔眼深度 0.5m 用于锚固钢筋笼.遇有孤石人工凿除。开挖须随开挖随支护清理桩孔壁复核桩孔垂直度和直径及时修正并按以下顺序进展护壁施做。(1)绑扎护壁钢筋：按施工图纸插入竖向钢筋并保证向下预留弯钩再布设环向箍筋并绑扎成形及时安设模板。(2)浇注护壁混凝土及拆模：模板用 U 型卡连接使用两根 φ20 钢筋斜撑于模板的顶部与底部做十字斜撑以固定模板并防止模板变形支撑可用木板撑以能支撑加固木板保证模板几何尺寸为宜。然后浇注护壁早强混凝土等级 C25 灌注时需捣实。(3)护壁模板拟定长度为 1.0m/节特别地层时考虑减小每节开挖深度定做相应长度的模板加工节数也可根据实际情况定〔满足施工倒用〕。5、人工挖孔的过程中要保证孔内人员操作面内具有良好的通风和照明。当孔深超过 10m 时需有通风设备通风设备选用鼓风机每个桩孔自地面对孔内布设一根通风。照明用电采纳低压平安电压照明并设专业电工人员定对低压线路进展检查。6、施工过程中严禁超挖如遇不稳定土层时需根据现场实际情况重新分层及早支护、浇注护壁混凝土。施工过程中需在首层护壁混凝土到达 5Mpa 前方可开挖第二层土体以下各层均需在护壁混凝土到达 15MPa后开挖下部土体。7、重复挖土、支模、浇灌混凝土护壁工序循环作业直至设...
