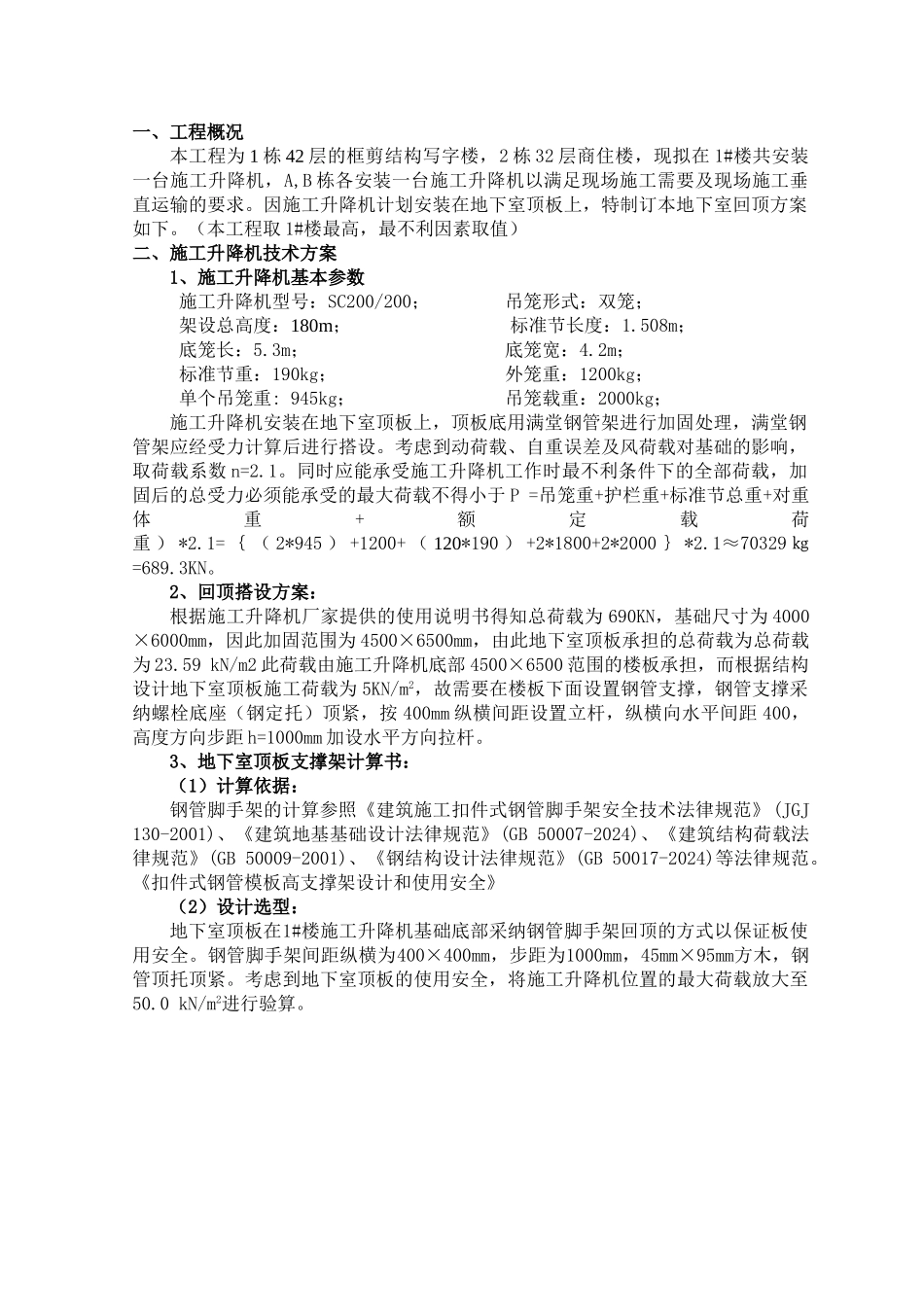

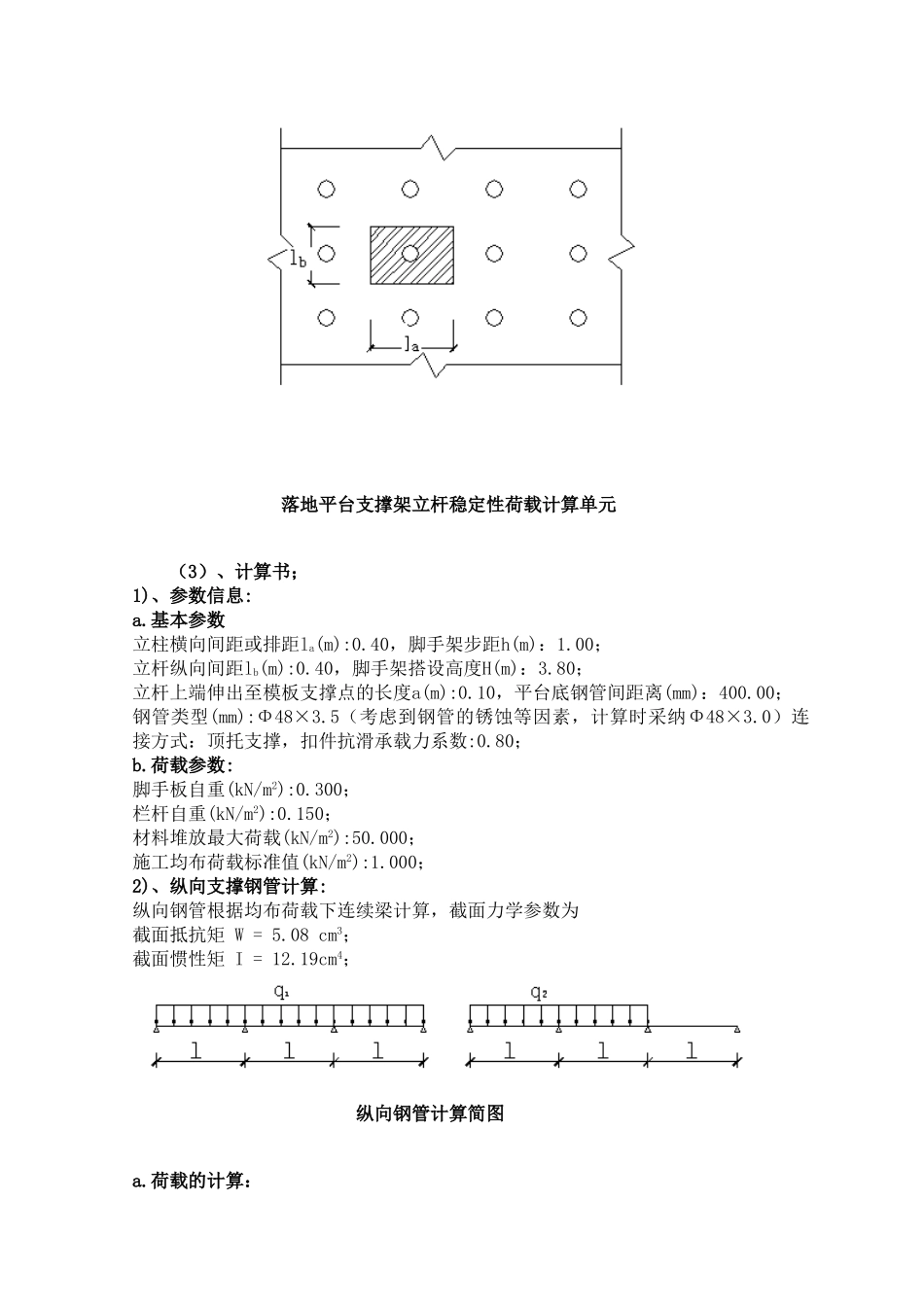

中 大 金 融 大 厦 人 货 笼 回 顶 方 案编 制 人：审 核 人：审 批 人：施工单位：山河建设集团有限公司 编制日期：2024 年 6 月 8 日一、工程概况本工程为 1 栋 42 层的框剪结构写字楼，2 栋 32 层商住楼，现拟在 1#楼共安装一台施工升降机，A,B 栋各安装一台施工升降机以满足现场施工需要及现场施工垂直运输的要求。因施工升降机计划安装在地下室顶板上，特制订本地下室回顶方案如下。（本工程取 1#楼最高，最不利因素取值）二、施工升降机技术方案1、施工升降机基本参数施工升降机型号：SC200/200； 吊笼形式：双笼；架设总高度：180m； 标准节长度：1.508m；底笼长：5.3m； 底笼宽：4.2m；标准节重：190kg； 外笼重：1200kg；单个吊笼重: 945kg； 吊笼载重：2000kg；施工升降机安装在地下室顶板上，顶板底用满堂钢管架进行加固处理，满堂钢管架应经受力计算后进行搭设。考虑到动荷载、自重误差及风荷载对基础的影响，取荷载系数 n=2.1。同时应能承受施工升降机工作时最不利条件下的全部荷载，加固后的总受力必须能承受的最大荷载不得小于 P =吊笼重+护栏重+标准节总重+对重体重+额定载荷重 ） *2.1= ｛ （ 2*945 ） +1200+ （ 120*190 ） +2*1800+2*2000 ｝ *2.1≈70329 ㎏=689.3KN。2、回顶搭设方案：根据施工升降机厂家提供的使用说明书得知总荷载为 690KN，基础尺寸为 4000×6000mm，因此加固范围为 4500×6500mm，由此地下室顶板承担的总荷载为总荷载为 23.59 kN/m2 此荷载由施工升降机底部 4500×6500 范围的楼板承担，而根据结构设计地下室顶板施工荷载为 5KN/m2，故需要在楼板下面设置钢管支撑，钢管支撑采纳螺栓底座（钢定托）顶紧，按 400mm 纵横间距设置立杆，纵横向水平间距 400，高度方向步距 h=1000mm 加设水平方向拉杆。3、地下室顶板支撑架计算书：（1）计算依据：钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001)、《建筑地基基础设计法律规范》(GB 50007-2024)、《建筑结构荷载法律规范》(GB 50009-2001)、《钢结构设计法律规范》(GB 50017-2024)等法律规范。《扣件式钢管模板高支撑架设计和使用安全》（2）设计选型：地下室顶板在1#楼施工升降机基础底部采纳钢管脚手架回顶的方式以保证板使用安全。钢管脚手架间距纵横为400×400mm，步距为1000mm，45mm×95mm方木，钢管顶托顶紧。考虑到地下室顶板的使用安全，...
