人防地下室口部结构设计有哪些注意点

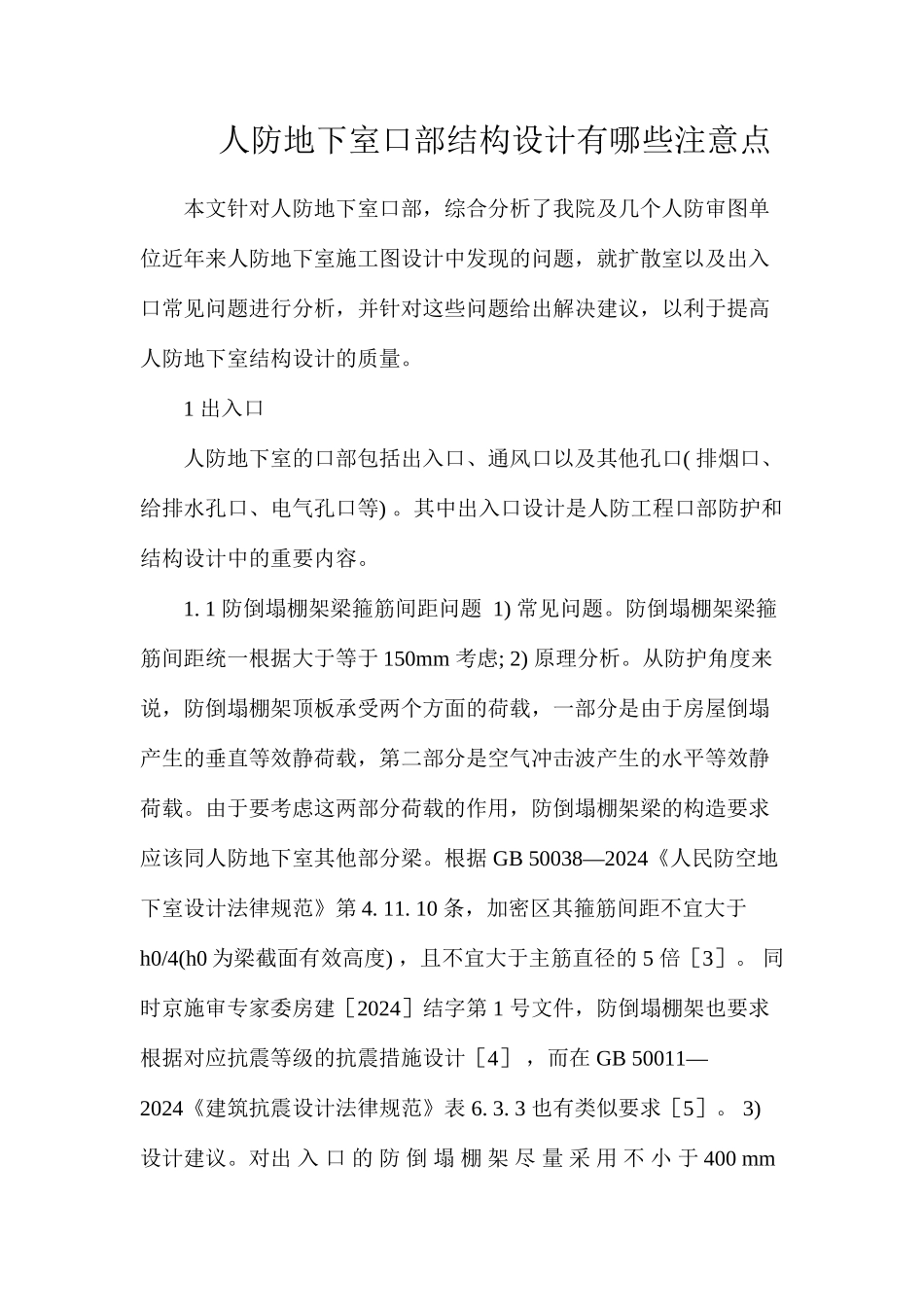

人防地下室口部结构设计有哪些注意点_第1页
1/6

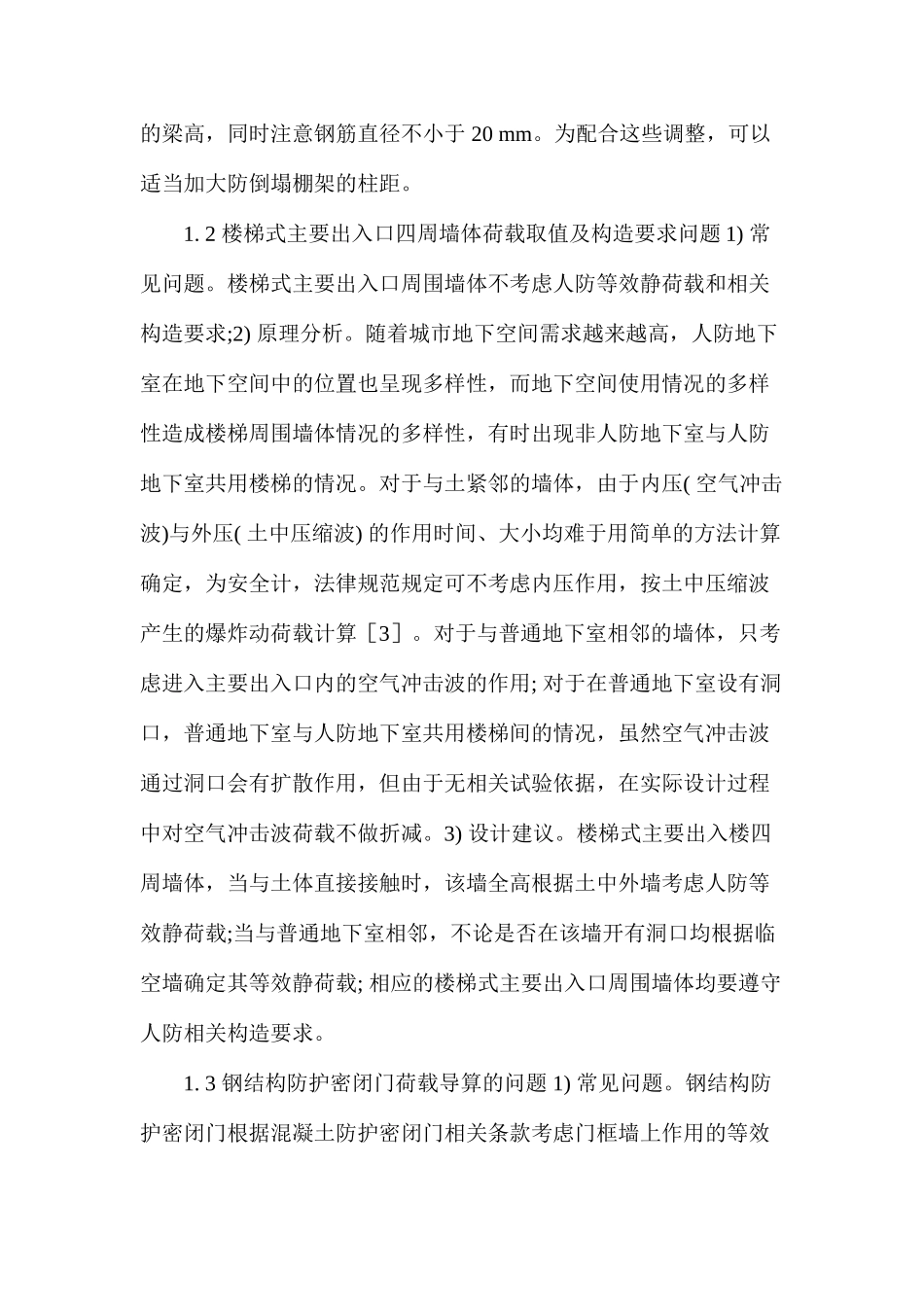

人防地下室口部结构设计有哪些注意点_第2页
2/6

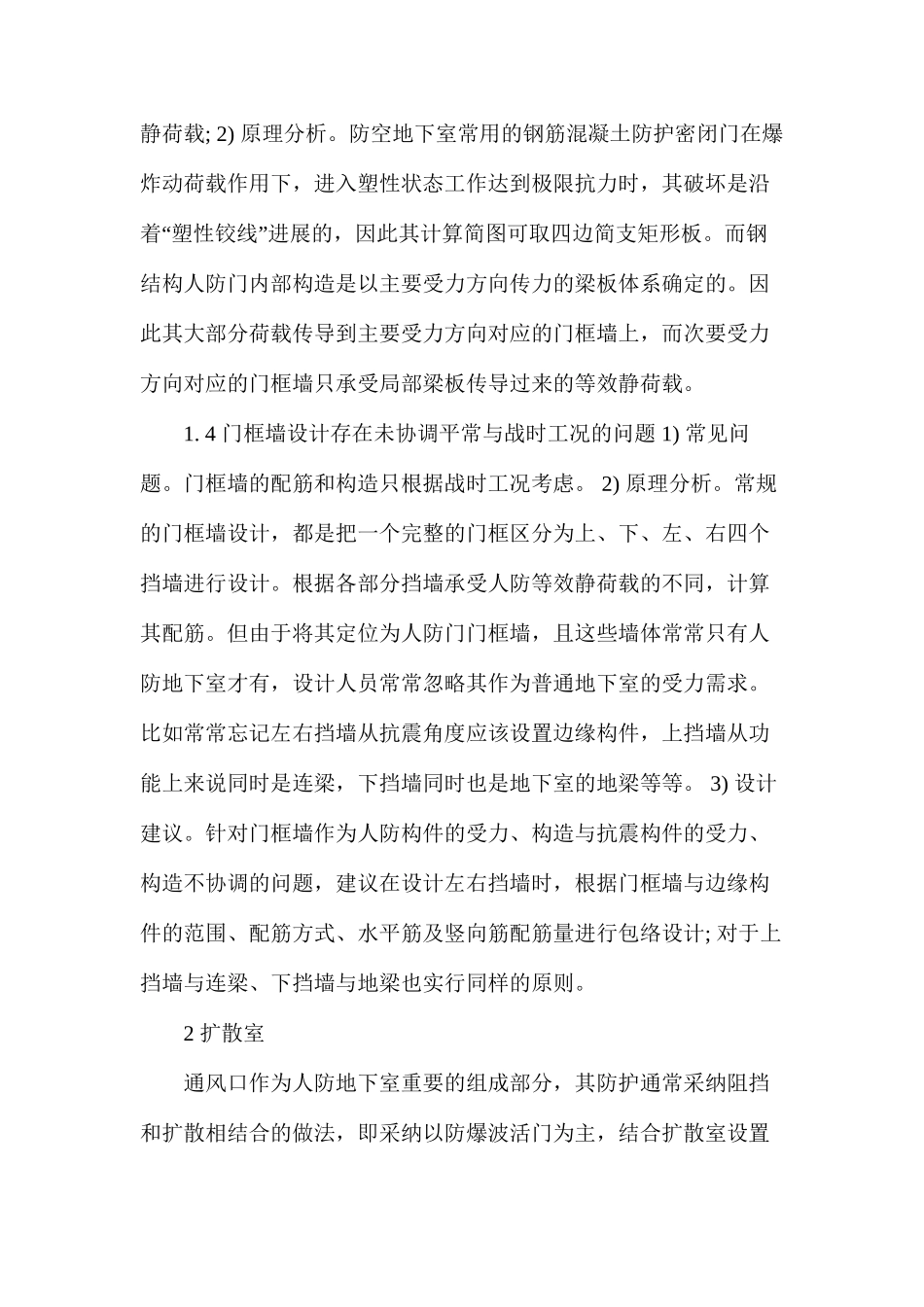

人防地下室口部结构设计有哪些注意点_第3页
3/6
人防地下室口部结构设计有哪些注意点本文针对人防地下室口部,综合分析了我院及几个人防审图单位近年来人防地下室施工图设计中发现的问题,就扩散室以及出入口常见问题进行分析,并针对这些问题给出解决建议,以利于提高人防地下室结构设计的质量。1 出入口人防地下室的口部包括出入口、通风口以及其他孔口( 排烟口、给排水孔口、电气孔口等) 。其中出入口设计是人防工程口部防护和结构设计中的重要内容。1. 1 防倒塌棚架梁箍筋间距问题 1) 常见问题。防倒塌棚架梁箍筋间距统一根据大于等于 150mm 考虑; 2) 原理分析。从防护角度来说,防倒塌棚架顶板承受两个方面的荷载,一部分是由于房屋倒塌产生的垂直等效静荷载,第二部分是空气冲击波产生的水平等效静荷载。由于要考虑这两部分荷载的作用,防倒塌棚架梁的构造要求 应该同人防地下室其他部分梁。根据 GB 50038—2024《人民防空地下室设计法律规范》第 4. 11. 10 条,加密区其箍筋间距不宜大于h0/4(h0 为梁截面有效高度) ,且不宜大于主筋直径的 5 倍[3 ]。 同时京施审专家委房建[2024 ]结字第 1 号文件,防倒塌棚架也要求根据对应抗震等级的抗震措施设计[4 ] ,而在 GB 50011—2024 《建筑抗震设计法律规范》表 6. 3. 3 也有类似要求[5 ]。 3) 设计建议。对出 入 口 的 防 倒 塌 棚 架 尽 量 采 用 不 小 于 400 mm 的梁高,同时注意钢筋直径不小于 20 mm。为配合这些调整,可以适当加大防倒塌棚架的柱距。1. 2 楼梯式主要出入口四周墙体荷载取值及构造要求问题 1) 常见问题。楼梯式主要出入口周围墙体不考虑人防等效静荷载和相关构造要求;2) 原理分析。随着城市地下空间需求越来越高,人防地下室在地下空间中的位置也呈现多样性,而地下空间使用情况的多样性造成楼梯周围墙体情况的多样性,有时出现非人防地下室与人防地下室共用楼梯的情况。对于与土紧邻的墙体,由于内压( 空气冲击波)与外压( 土中压缩波) 的作用时间、大小均难于用简单的方法计算确定,为安全计,法律规范规定可不考虑内压作用,按土中压缩波产生的爆炸动荷载计算[3]。对于与普通地下室相邻的墙体,只考虑进入主要出入口内的空气冲击波的作用; 对于在普通地下室设有洞口,普通地下室与人防地下室共用楼梯间的情况,虽然空气冲击波通过洞口会有扩散作用,但由于无相关试验依据,在实际设计过程中对空气冲击波荷载不做折减。3) 设计建议。楼...
