供暖管网连接方式的设计

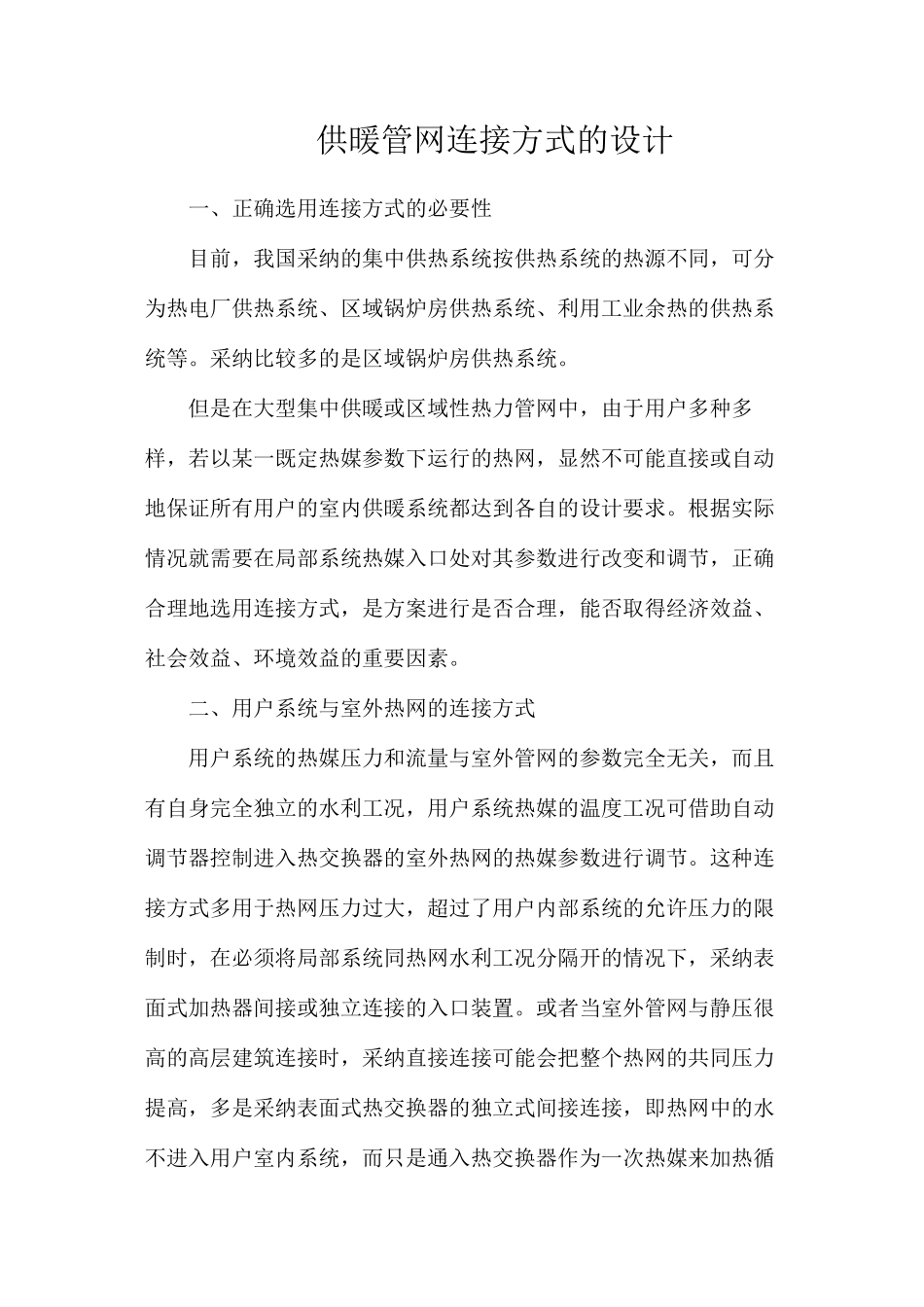

供暖管网连接方式的设计一、正确选用连接方式的必要性目前，我国采纳的集中供热系统按供热系统的热源不同，可分为热电厂供热系统、区域锅炉房供热系统、利用工业余热的供热系统等。采纳比较多的是区域锅炉房供热系统。但是在大型集中供暖或区域性热力管网中，由于用户多种多样，若以某一既定热媒参数下运行的热网，显然不可能直接或自动地保证所有用户的室内供暖系统都达到各自的设计要求。根据实际情况就需要在局部系统热媒入口处对其参数进行改变和调节，正确合理地选用连接方式，是方案进行是否合理，能否取得经济效益、社会效益、环境效益的重要因素。二、用户系统与室外热网的连接方式用户系统的热媒压力和流量与室外管网的参数完全无关，而且有自身完全独立的水利工况，用户系统热媒的温度工况可借助自动调节器控制进入热交换器的室外热网的热媒参数进行调节。这种连接方式多用于热网压力过大，超过了用户内部系统的允许压力的限制时，在必须将局部系统同热网水利工况分隔开的情况下，采纳表面式加热器间接或独立连接的入口装置。或者当室外管网与静压很高的高层建筑连接时，采纳直接连接可能会把整个热网的共同压力提高，多是采纳表面式热交换器的独立式间接连接，即热网中的水不进入用户室内系统，而只是通入热交换器作为一次热媒来加热循环于用户系统的二次热媒。该入口装置在高温水的回水管上设有比例式两通自动调节阀进行温度控制。2.1 直接式连接室外热网和用户系统中循环的是同一热媒，水利工况的改变依靠入口处的水泵以及压力流量自动调节器来实现，温度工况的调节则需借助各种混水器、三通调节阀来实现。这种连接方式是目前使用较多的方式，采纳不同的入口装置，其原理和适应情况也有所不同。2.2 单纯连接无混合的连接方式是目前最为常见的连接方式。用户的热媒参数与热网完全相同。来自热网的水直接进入用户供暖系统，放热降温后返回回水管。一般要在热力入口设置简单的计量仪表、压力表和温度计等，安装关断阀门与调节阀门。热力入口通常设置在地下检查井中，每个用户设一处或多处入口。这种连接方式不但用户要求的供水温度和热网相等，回水温度也相近。另一方面，用户内部的耐压强度应该满足外网的压力要求。在水力工况方面，假如用户系统的耐压强度能够适应外网的压力，则不需要实行任何保护措施，相反为使用户系统在运行中不致受到室外热网高压的影响，应采纳减压阀和流量调节阀等自动控制设备予以保护。在用户距锅炉房较近...
