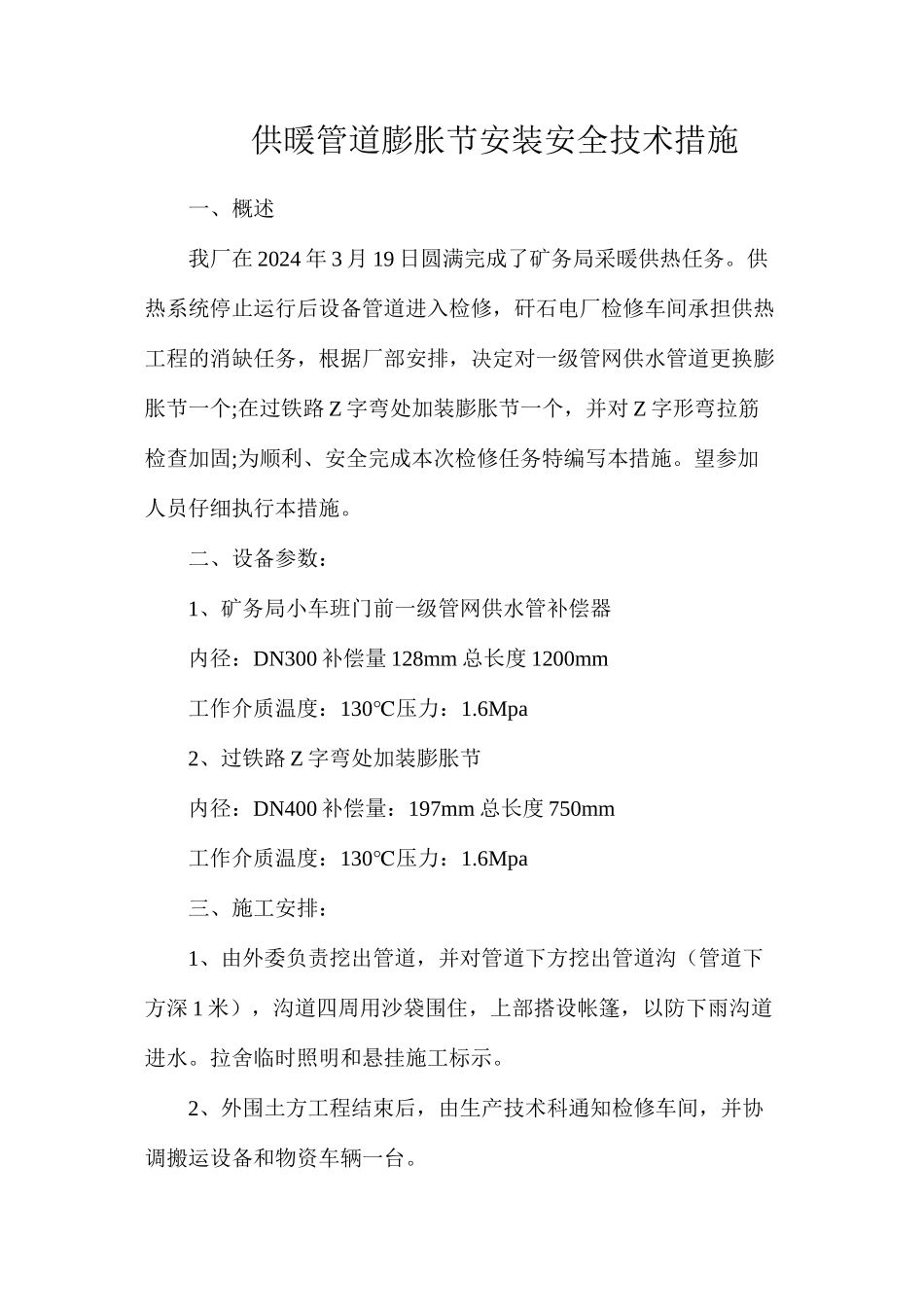

供暖管道膨胀节安装安全技术措施一、概述我厂在 2024 年 3 月 19 日圆满完成了矿务局采暖供热任务
供热系统停止运行后设备管道进入检修，矸石电厂检修车间承担供热工程的消缺任务，根据厂部安排，决定对一级管网供水管道更换膨胀节一个;在过铁路 Z 字弯处加装膨胀节一个，并对 Z 字形弯拉筋检查加固;为顺利、安全完成本次检修任务特编写本措施
望参加人员仔细执行本措施
二、设备参数：1、矿务局小车班门前一级管网供水管补偿器内径：DN300 补偿量 128mm 总长度 1200mm工作介质温度：130℃压力：1
6Mpa2、过铁路 Z 字弯处加装膨胀节内径：DN400 补偿量：197mm 总长度 750mm工作介质温度：130℃压力：1
6Mpa三、施工安排：1、由外委负责挖出管道，并对管道下方挖出管道沟（管道下方深 1 米），沟道四周用沙袋围住，上部搭设帐篷，以防下雨沟道进水
拉舍临时照明和悬挂施工标示
2、外围土方工程结束后，由生产技术科通知检修车间，并协调搬运设备和物资车辆一台

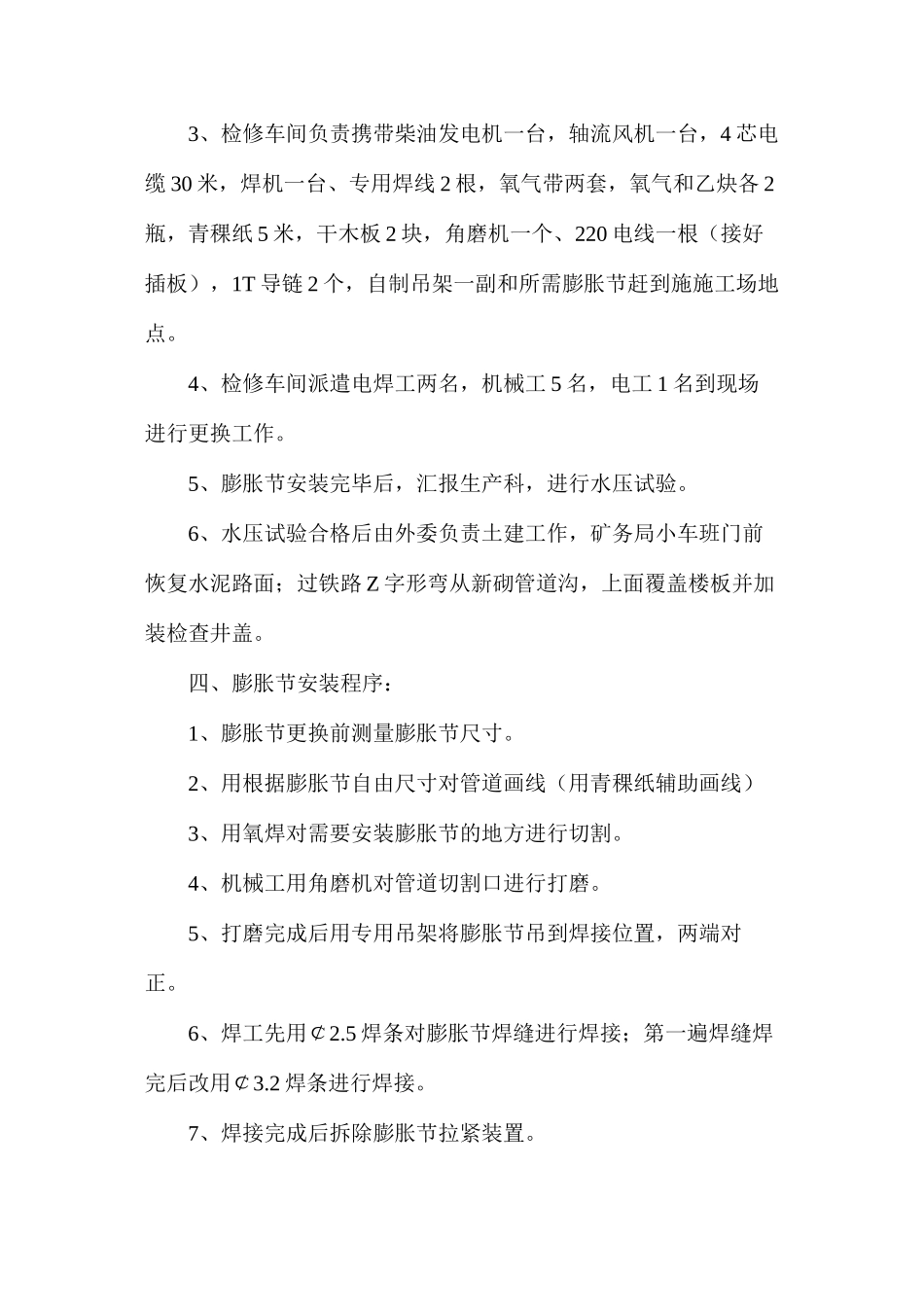

3、检修车间负责携带柴油发电机一台，轴流风机一台，4 芯电缆 30 米，焊机一台、专用焊线 2 根，氧气带两套，氧气和乙炔各 2瓶，青稞纸 5 米，干木板 2 块，角磨机一个、220 电线一根（接好插板），1T 导链 2 个，自制吊架一副和所需膨胀节赶到施施工场地点
4、检修车间派遣电焊工两名，机械工 5 名，电工 1 名到现场进行更换工作
5、膨胀节安装完毕后，汇报生产科，进行水压试验
6、水压试验合格后由外委负责土建工作，矿务局小车班门前恢复水泥路面；过铁路 Z 字形弯从新砌管道沟，上面覆盖楼板并加装检查井盖
四、膨胀节安装程序：1、膨胀节更换前测量膨胀节尺寸
2、用根据膨胀节自由尺寸对管道画线（用青稞纸辅助画线）3、用氧焊对需要安装膨胀节的地方进行切割
4、机械工用角磨机对管道切割口进行打磨
