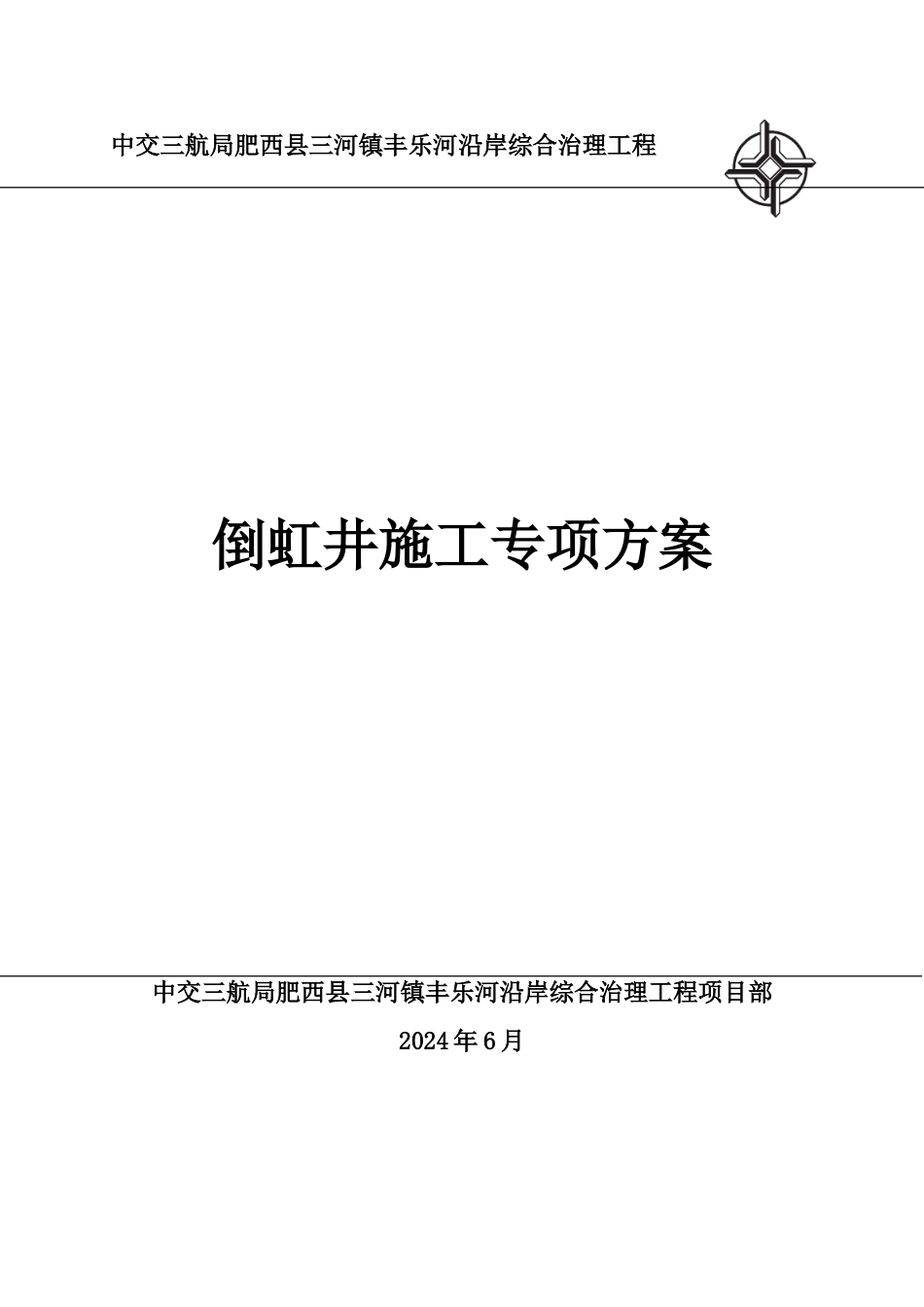

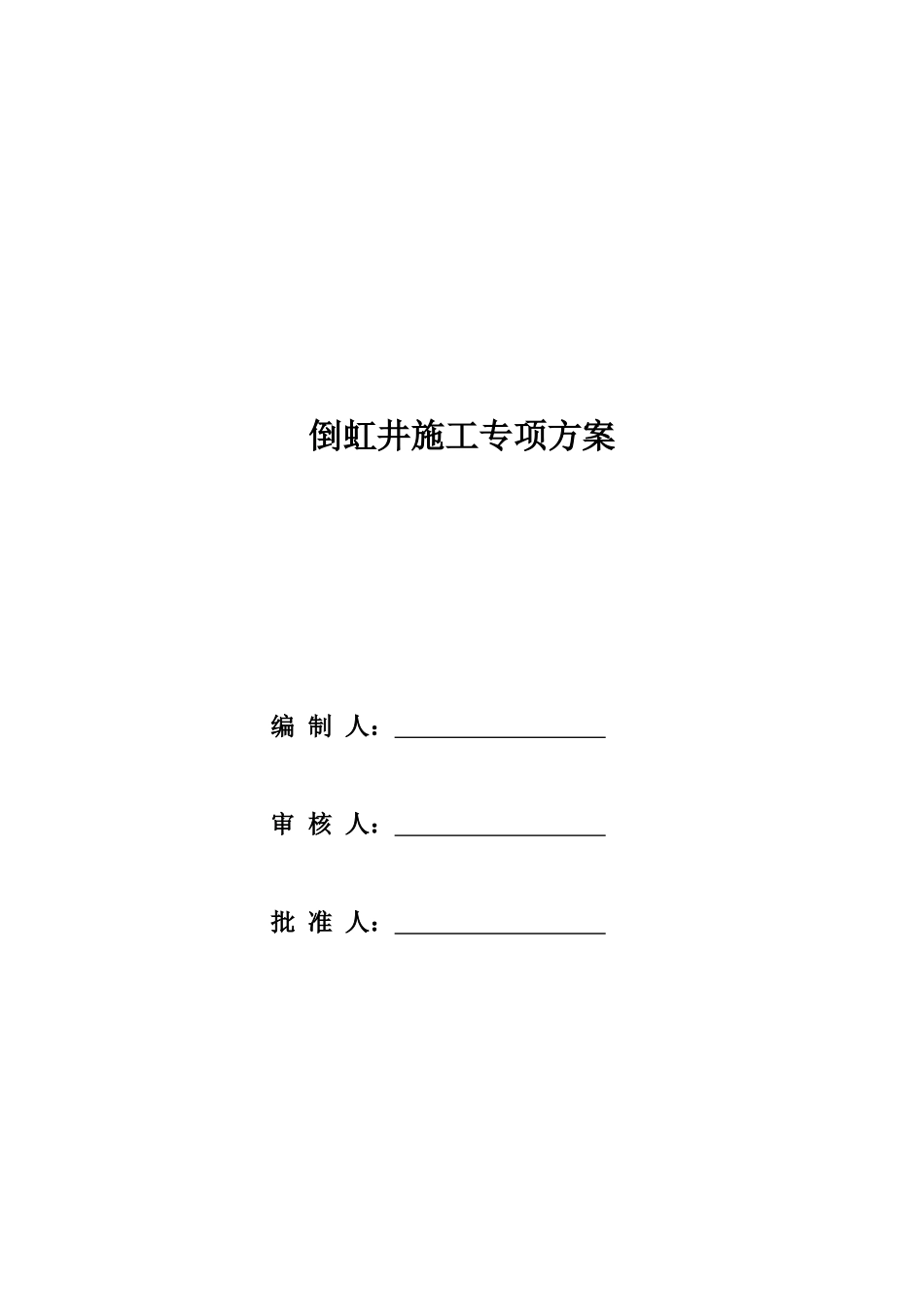

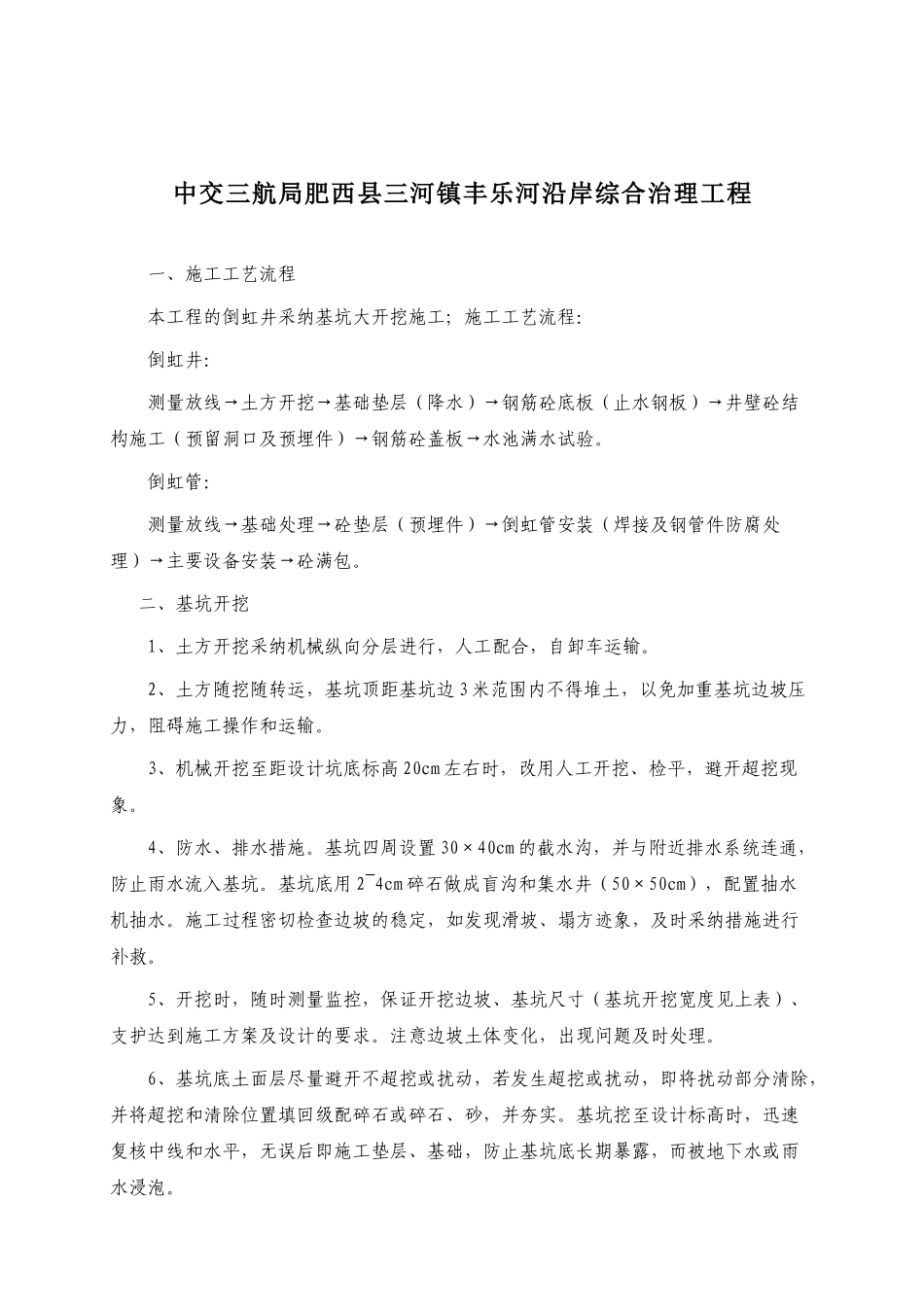

中交三航局肥西县三河镇丰乐河沿岸综合治理工程倒虹井施工专项方案中交三航局肥西县三河镇丰乐河沿岸综合治理工程项目部2024 年 6 月倒虹井施工专项方案编 制 人： 审 核 人： 批 准 人： 中交三航局肥西县三河镇丰乐河沿岸综合治理工程一、施工工艺流程本工程的倒虹井采纳基坑大开挖施工；施工工艺流程：倒虹井：测量放线→土方开挖→基础垫层（降水）→钢筋砼底板（止水钢板）→井壁砼结构施工（预留洞口及预埋件）→钢筋砼盖板→水池满水试验。倒虹管：测量放线→基础处理→砼垫层（预埋件）→倒虹管安装（焊接及钢管件防腐处理）→主要设备安装→砼满包。二、基坑开挖1、土方开挖采纳机械纵向分层进行，人工配合，自卸车运输。2、土方随挖随转运，基坑顶距基坑边 3 米范围内不得堆土，以免加重基坑边坡压力，阻碍施工操作和运输。3、机械开挖至距设计坑底标高 20cm 左右时，改用人工开挖、检平，避开超挖现象。4、防水、排水措施。基坑四周设置 30×40cm 的截水沟，并与附近排水系统连通，防止雨水流入基坑。基坑底用 2~4cm 碎石做成盲沟和集水井（50×50cm），配置抽水机抽水。施工过程密切检查边坡的稳定，如发现滑坡、塌方迹象，及时采纳措施进行补救。5、开挖时，随时测量监控，保证开挖边坡、基坑尺寸（基坑开挖宽度见上表）、支护达到施工方案及设计的要求。注意边坡土体变化，出现问题及时处理。6、基坑底土面层尽量避开不超挖或扰动，若发生超挖或扰动，即将扰动部分清除，并将超挖和清除位置填回级配碎石或碎石、砂，并夯实。基坑挖至设计标高时，迅速复核中线和水平，无误后即施工垫层、基础，防止基坑底长期暴露，而被地下水或雨水浸泡。7、倒虹管河底沟槽开挖，采纳机械及人工配合以及工作截面，能有效的控制标高。若发现现状地质和地勘报告不符，及时通报相关单位，进行地基处理。三、基础处理1、地基承载力必须满足设计要求，开挖基坑底部若遇松软的土质必须全部予以清除，并以砂性土回填、整平、夯实处理。2、基坑开挖接近坑底设计高程时，留 30cm~50cm 土层，采纳人工开挖，检平基坑底面，不得超挖，否则应进行地基处理。3、地基土如被扰动，应实行如下处理措施：扰动 150mm 以内，可原状土夯实，压实系数＞0.90。扰动 150mm 以上，可用中砂、碎石、毛石等填充夯实，压实度≥90%。4、测量复核坑底面高程，符合设计法律规范后，即开始碎石砂垫层砼基础的施工。四、基坑支护1、基坑开挖尺寸:清表挖运...
