全套脚手架细部做法介绍

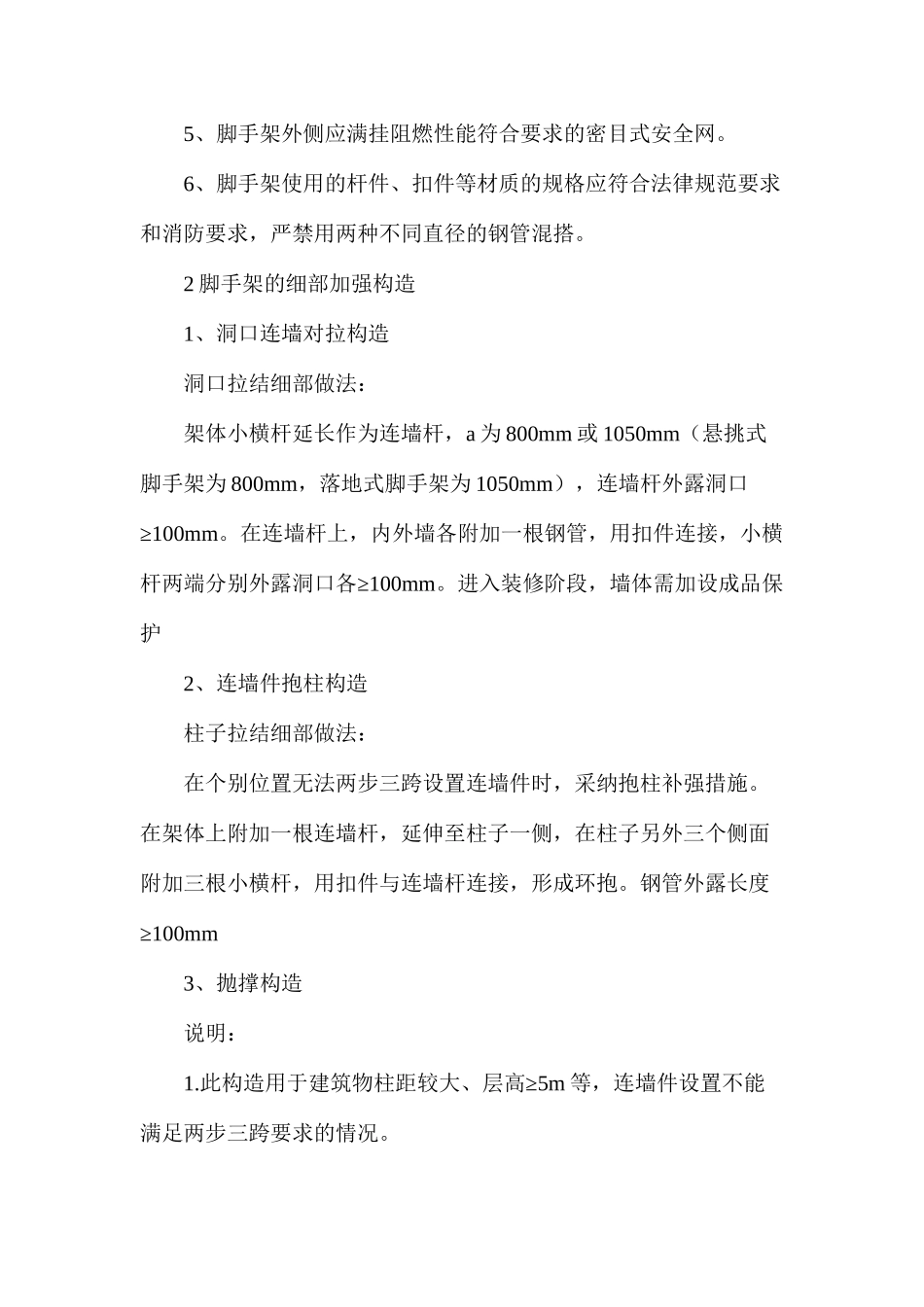

全套脚手架细部做法介绍1 管理要求1、本图集脚手架工程指落地式钢管脚手架和型钢悬挑式钢管脚手架两大类，分别由架体基础、架体构造、架体防护和斜道等部分组成。脚手架工程搭拆应执行现行《危险性较大的分部分项工程安全管理规定》住房和建设部第 37 号令、《建筑施工脚手架安全技术统一标准》（GB51210-2024）、《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2024）、《关于实施 lt;危险性较大的分部分项工程安全管理规定有关问题的通知》建办质[2024]31 号文、《关于加强建筑施工主要重大危险源安全管控的通知》（闽建建[2024]30 号文）等法律规范、标准规定。2、脚手架施工前应编制专项施工方案，架体应有设计计算书以及主要节点构造详图、架体平面图、剖面图等，并经施工企业技术负责人、总监理工程师审核审批，安拆过程中专职安全管理人员必须在场。高度 50m 及以上的落地式钢管脚手架和高度 20m 及以上型钢悬挑钢管脚手架专项施工方案应通过专家论证后，方可实施。3、脚手架搭设人员必须持有住房和城乡建设部发放的建筑架子工操作证，且在有效期内。4、基础是脚手架稳定性的重要组成部分。在基础地耐力和沉降不满足法律规范要求时，严禁搭设落地式钢管脚手架，可优先考虑采纳悬挑钢管脚手架。5、脚手架外侧应满挂阻燃性能符合要求的密目式安全网。6、脚手架使用的杆件、扣件等材质的规格应符合法律规范要求和消防要求，严禁用两种不同直径的钢管混搭。2 脚手架的细部加强构造1、洞口连墙对拉构造洞口拉结细部做法：架体小横杆延长作为连墙杆，a 为 800mm 或 1050mm（悬挑式脚手架为 800mm，落地式脚手架为 1050mm），连墙杆外露洞口≥100mm。在连墙杆上，内外墙各附加一根钢管，用扣件连接，小横≥杆两端分别外露洞口各 100mm。进入装修阶段，墙体需加设成品保护2、连墙件抱柱构造柱子拉结细部做法：在个别位置无法两步三跨设置连墙件时，采纳抱柱补强措施。在架体上附加一根连墙杆，延伸至柱子一侧，在柱子另外三个侧面附加三根小横杆，用扣件与连墙杆连接，形成环抱。钢管外露长度≥100mm3、抛撑构造说明：1.≥此构造用于建筑物柱距较大、层高 5m 等，连墙件设置不能满足两步三跨要求的情况。2.搭设抛撑时，抛撑采纳通长杆并采纳旋转扣件固定在脚手架上，与地面的倾斜度为 45°～60°。3.普通脚手架开始搭设立杆时，也应每隔六跨设置一根抛撑，直至连墙杆安装稳定后，方可根据情况进行拆除。4、层高过高、...
