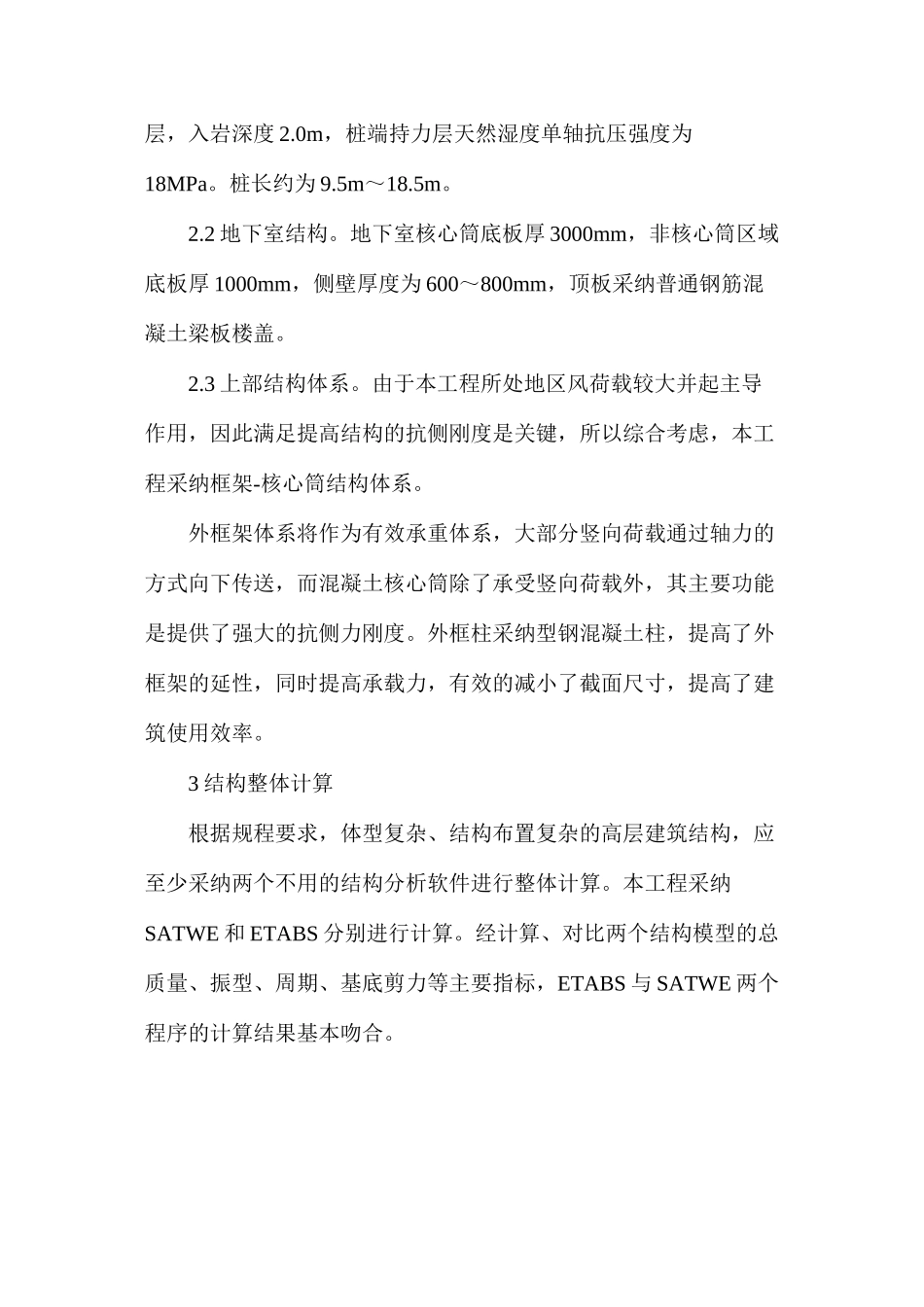

公寓塔楼结构抗震设计_第2页
2/5

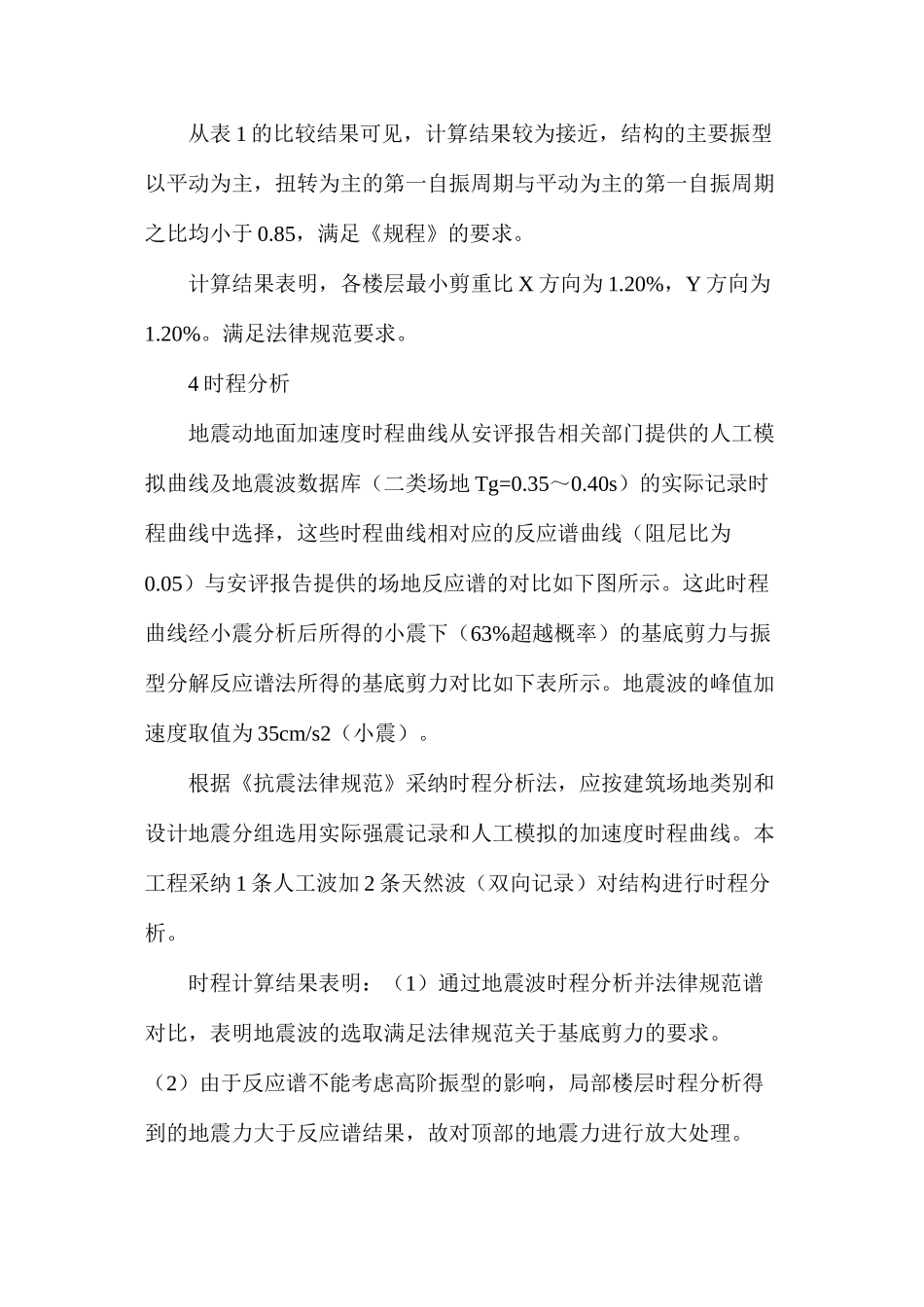

公寓塔楼结构抗震设计_第3页
3/5
公寓塔楼结构抗震设计文章对深圳某公寓塔楼的结构抗震设计进行设计时采纳ETABS、SATWE 软件进行整体计算,补充了弹性时程分析分析、结构性能化设计,确保结构的安全使用。1 工程概况该项目工程位于深圳,塔楼总建筑面积为 56000m2。标准层尺寸为 40.9m×32.5m。塔楼地上 42 层,第 1~5 层为商业配套使用,20 层及 35 层为避难设备层,其余楼层主要功能为住宅公寓;地下 4 层,主要功能为商业、停车库及设备用房,建筑高度为192.700m。根据法律规范,本工程的设计使用年限为 50 年,结构安全等级为二级,结构重要性系数 γo=1.0。抗震设防类别为标准设防类,抗震设防烈度为 7 度。设计地震分组为第一组,场地类别为Ⅱ类。设计基本地震加速度值为 0.10g,多遇地震水平地震影响系数最大值为 0.08,反应谱特征周期 Tg=0.35 秒,阻尼比为 0.05。根据地震安全性评价报告,小震法律规范反应谱小于安评报告提供的反应谱。因此,小震设计采纳安评报告提供反应谱进行计算分析,中震、大震参数仍根据法律规范取用。2 结构选型与布置2.1 基础类型。根据本工程岩土工程勘察报告,主要为竖向承压控制,本工程采纳人工挖孔桩基础,桩端持力层为中风化花岗岩层,入岩深度 2.0m,桩端持力层天然湿度单轴抗压强度为18MPa。桩长约为 9.5m~18.5m。2.2 地下室结构。地下室核心筒底板厚 3000mm,非核心筒区域底板厚 1000mm,侧壁厚度为 600~800mm,顶板采纳普通钢筋混凝土梁板楼盖。2.3 上部结构体系。由于本工程所处地区风荷载较大并起主导作用,因此满足提高结构的抗侧刚度是关键,所以综合考虑,本工程采纳框架-核心筒结构体系。外框架体系将作为有效承重体系,大部分竖向荷载通过轴力的方式向下传送,而混凝土核心筒除了承受竖向荷载外,其主要功能是提供了强大的抗侧力刚度。外框柱采纳型钢混凝土柱,提高了外框架的延性,同时提高承载力,有效的减小了截面尺寸,提高了建筑使用效率。3 结构整体计算根据规程要求,体型复杂、结构布置复杂的高层建筑结构,应至少采纳两个不用的结构分析软件进行整体计算。本工程采纳SATWE 和 ETABS 分别进行计算。经计算、对比两个结构模型的总质量、振型、周期、基底剪力等主要指标,ETABS 与 SATWE 两个程序的计算结果基本吻合。从表 1 的比较结果可见,计算结果较为接近,结构的主要振型以平动为主,扭转为主的第一自振周期与平动为主的第一自振周期之比均小于 0.85,满足《规程》...
