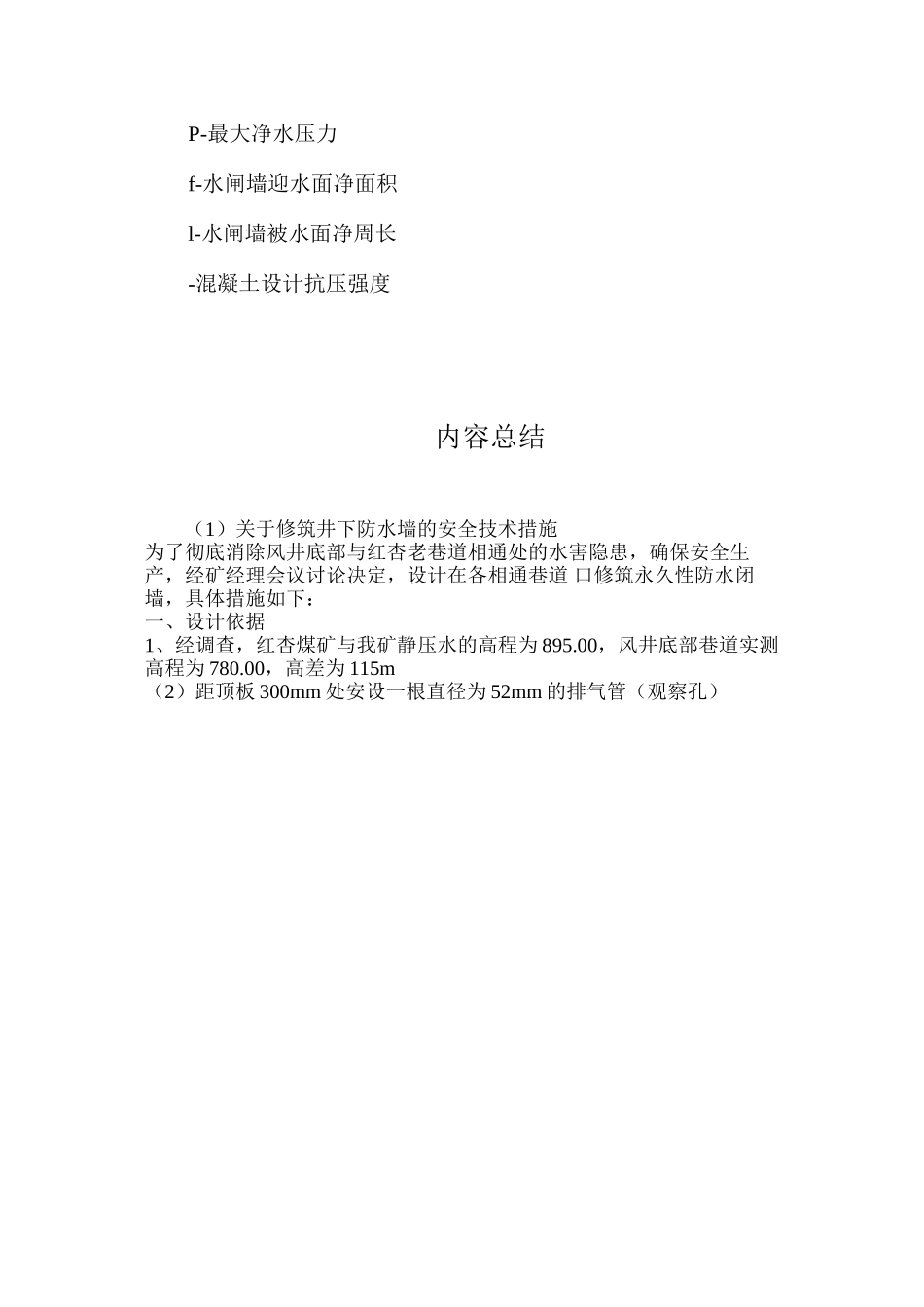

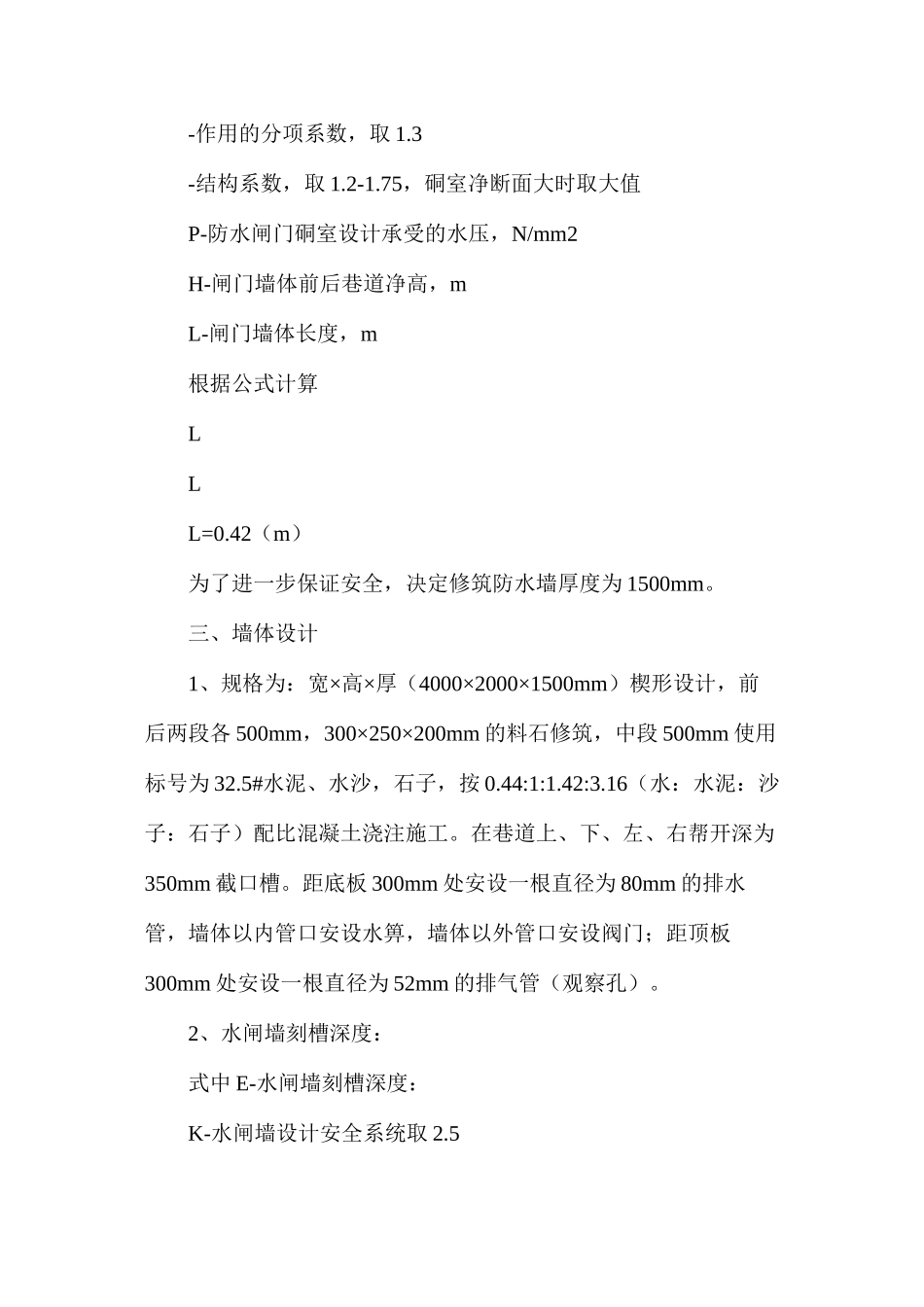

关于修筑井下防水墙的安全技术措施为了彻底消除风井底部与红杏老巷道相通处的水害隐患,确保 安全生产,经矿经理会议讨论决定,设计在各相通巷道 口修筑永久性防水闭墙,具体措施如下:一、设计依据1、经调查,红杏煤矿与我矿静压水的高程为 895.00,风井底部巷道实测高程为 780.00,高差为 115m。按理论计算,此范围内静水水压为 1.13MPa。2、水压计算公式=1000 D_Dd______D_D_Ddg---重量h---水头高度二、防水墙的长度计算L =B--闸门墙体前、后巷道净宽 m-凸缘基座支承面与硐室中心线的夹角,一般 20°--30°-其值由规定的 C20 混凝土轴心抗压强度设计值 值乘以系数0.95 确定,N/mm2 (C20 值为 12.5)-结构的重要性系数,取 1.1-作用的分项系数,取 1.3-结构系数,取 1.2-1.75,硐室净断面大时取大值P-防水闸门硐室设计承受的水压,N/mm2H-闸门墙体前后巷道净高,mL-闸门墙体长度,m根据公式计算LLL=0.42(m)为了进一步保证安全,决定修筑防水墙厚度为 1500mm。三、墙体设计1、规格为:宽×高×厚(4000×2000×1500mm)楔形设计,前后两段各 500mm,300×250×200mm 的料石修筑,中段 500mm 使用标号为 32.5#水泥、水沙,石子,按 0.44:1:1.42:3.16(水:水泥:沙子:石子)配比混凝土浇注施工。在巷道上、下、左、右帮开深为350mm 截口槽。距底板 300mm 处安设一根直径为 80mm 的排水管,墙体以内管口安设水箅,墙体以外管口安设阀门;距顶板300mm 处安设一根直径为 52mm 的排气管(观察孔)。2、水闸墙刻槽深度:式中 E-水闸墙刻槽深度:K-水闸墙设计安全系统取 2.5P-最大净水压力f-水闸墙迎水面净面积l-水闸墙被水面净周长-混凝土设计抗压强度内容总结(1)关于修筑井下防水墙的安全技术措施为了彻底消除风井底部与红杏老巷道相通处的水害隐患,确保安全生 产,经矿经理会议讨论决定,设计在各相通巷道 口修筑永久性防水闭墙,具体措施如下:一、设计依据1、经调查,红杏煤矿与我矿静压水的高程为 895.00,风井底部巷道实测高程为 780.00,高差为 115m(2)距顶板 300mm 处安设一根直径为 52mm 的排气管(观察孔)
