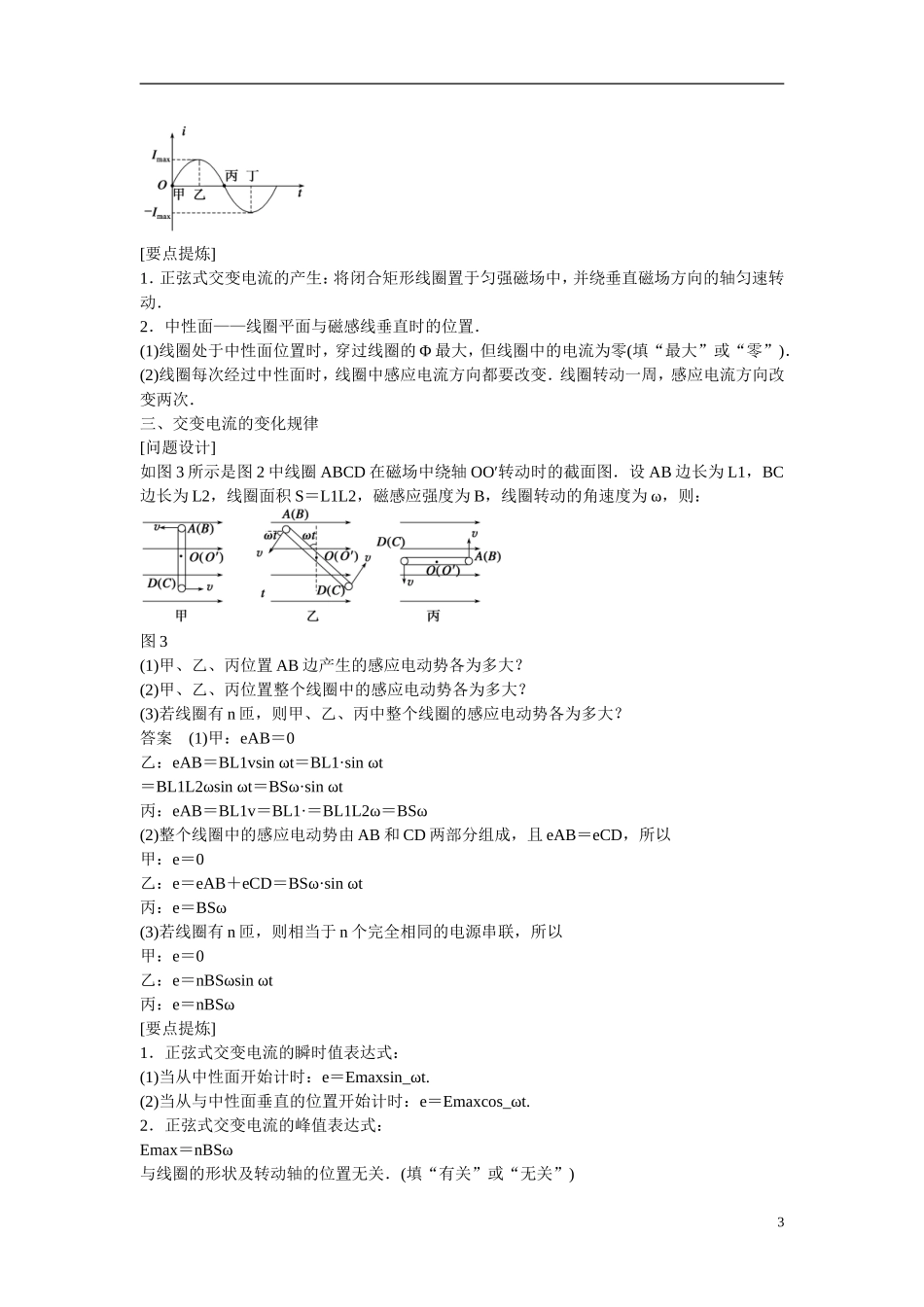

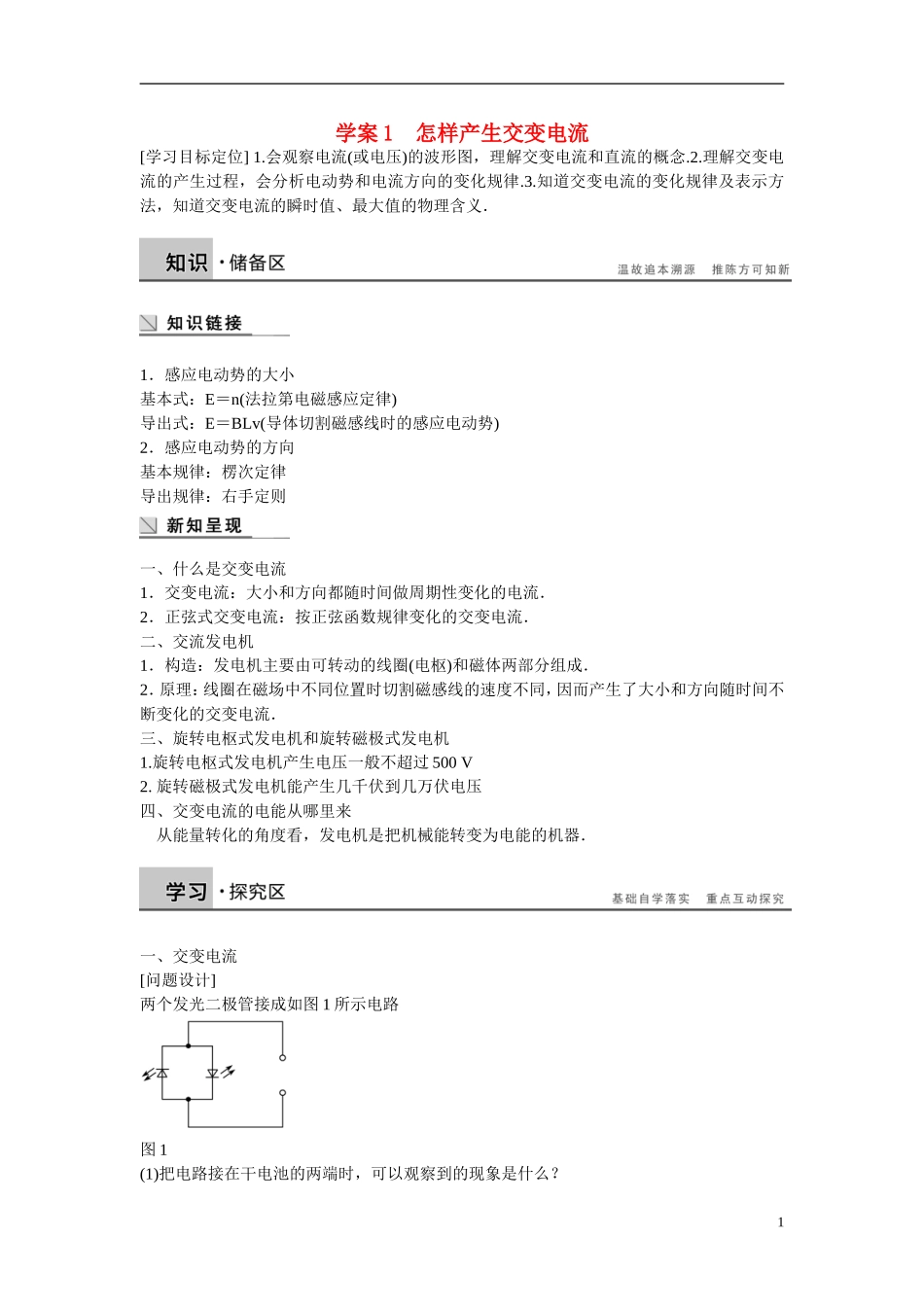

学案 1 怎样产生交变电流[学习目标定位] 1.会观察电流(或电压)的波形图，理解交变电流和直流的概念.2.理解交变电流的产生过程，会分析电动势和电流方向的变化规律.3.知道交变电流的变化规律及表示方法，知道交变电流的瞬时值、最大值的物理含义．1．感应电动势的大小基本式：E＝n(法拉第电磁感应定律)导出式：E＝BLv(导体切割磁感线时的感应电动势)2．感应电动势的方向基本规律：楞次定律导出规律：右手定则一、什么是交变电流1．交变电流：大小和方向都随时间做周期性变化的电流．2．正弦式交变电流：按正弦函数规律变化的交变电流．二、交流发电机1．构造：发电机主要由可转动的线圈(电枢)和磁体两部分组成．2．原理：线圈在磁场中不同位置时切割磁感线的速度不同，因而产生了大小和方向随时间不断变化的交变电流．三、旋转电枢式发电机和旋转磁极式发电机1.旋转电枢式发电机产生电压一般不超过 500 V2. 旋转磁极式发电机能产生几千伏到几万伏电压四、交变电流的电能从哪里来 从能量转化的角度看，发电机是把机械能转变为电能的机器．一、交变电流[问题设计]两个发光二极管接成如图 1 所示电路图 1(1)把电路接在干电池的两端时，可以观察到的现象是什么？1(2)把电路接在手摇式发电机两端时，又会观察到怎样的现象？答案 (1)当接在干电池两端时，只有一个发光二极管会亮．(2)当接在手摇式发电机两端时，两个发光二极管间或的闪亮，原因是发电机产生与直流不同的电流，两个发光二极管一会儿接通这一个，一会儿再接通另外一个，电流方向不停地改变．[要点提炼]1．交变电流大小和方向都随时间做周期性变化的电流，叫做交变电流，简称交流．2．直流方向不随时间变化的电流，叫直流．对直流电流和交变电流的区分主要是看电流方向是否变化．3．图像特点(1)恒定电流的图像是一条与时间轴平行的直线．(2)交变电流的图像有时在时间轴的上方，有时在时间轴的下方，方向随时间做周期性变化．二、交变电流的产生[问题设计]图 2假定线圈沿逆时针方向匀速转动，如图 2 甲至丁所示．请分析判断：(1)图中，在线圈由甲转到乙的过程中，AB 边中电流向哪个方向流动？(2)在线圈由丙转到丁的过程中，AB 边中电流向哪个方向流动？(3)当线圈转到什么位置时线圈中没有电流，转到什么位置时线圈中的电流最大？(4)大致画出通过电流表的电流随时间变化的曲线，从 E 经过负载流向 F 的电流记为正，反之为负．在横坐标上标出线圈到达甲、乙、丙、丁几个位置...
