前河大桥钻孔灌注桩施工技术交底书

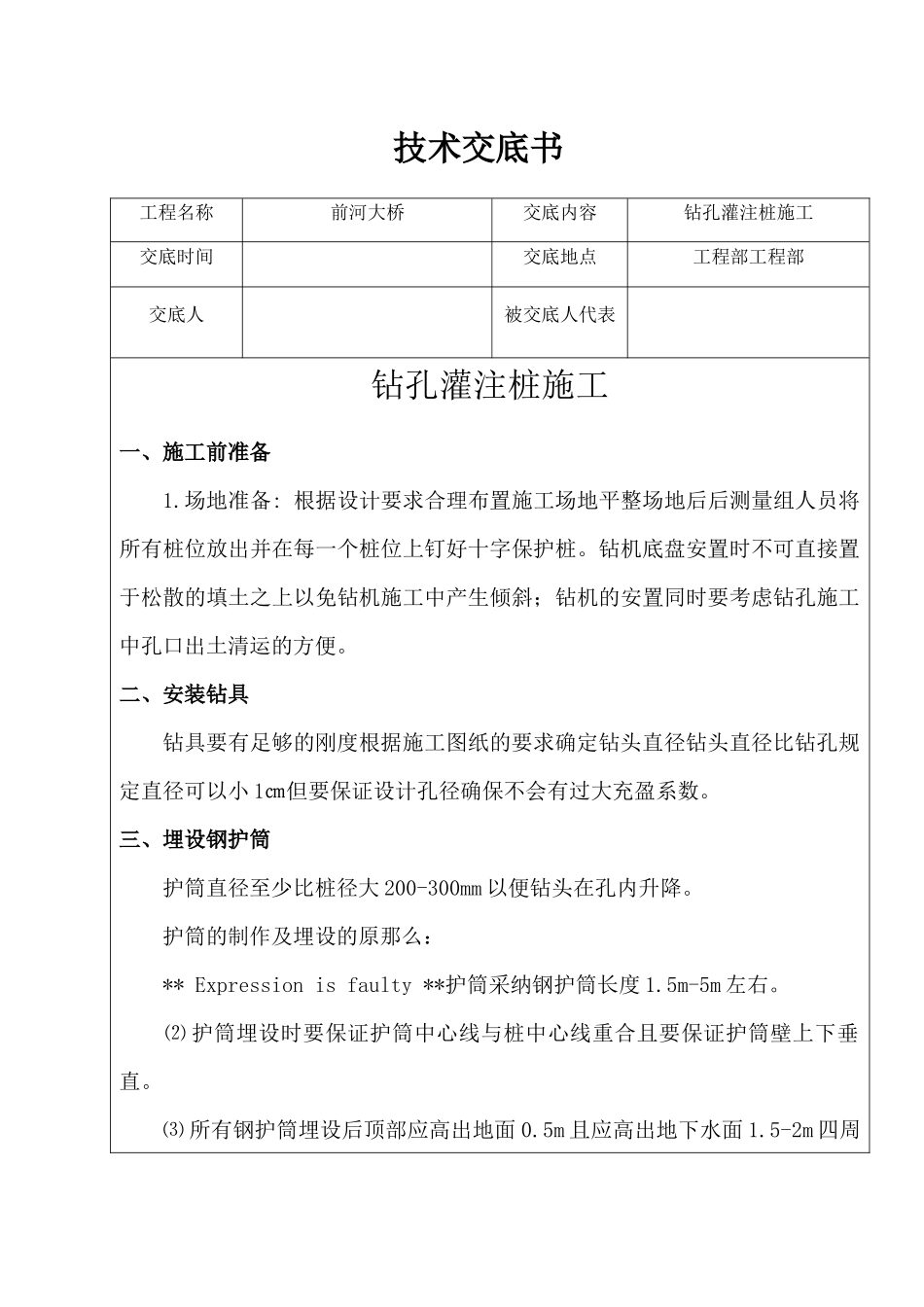

技术交底书工程名称前河大桥交底内容钻孔灌注桩施工交底时间交底地点工程部工程部交底人被交底人代表钻孔灌注桩施工一、施工前准备1.场地准备: 根据设计要求合理布置施工场地平整场地后后测量组人员将所有桩位放出并在每一个桩位上钉好十字保护桩。钻机底盘安置时不可直接置于松散的填土之上以免钻机施工中产生倾斜；钻机的安置同时要考虑钻孔施工中孔口出土清运的方便。二、安装钻具钻具要有足够的刚度根据施工图纸的要求确定钻头直径钻头直径比钻孔规定直径可以小 1㎝但要保证设计孔径确保不会有过大充盈系数。三、埋设钢护筒护筒直径至少比桩径大 200-300mm 以便钻头在孔内升降。护筒的制作及埋设的原那么： ** Expression is faulty **护筒采纳钢护筒长度 1.5m-5m 左右。 ⑵ 护筒埋设时要保证护筒中心线与桩中心线重合且要保证护筒壁上下垂直。 ⑶ 所有钢护筒埋设后顶部应高出地面 0.5m 且应高出地下水面 1.5-2m 四周用粘土夯实以防护筒渗漏泥浆。⑷ 护筒埋设时在护筒顶面挂好十字线将十字线中心与已标定好的桩中心线垂直对中保证护筒平面位置偏向不大于 5cm 埋设中保证护筒斜度不大于 1。四、钻机就位钻机就位前由技术人员对原定桩位进展复核桩位偏向符合设计及施工要求〔不大于 5cm〕并用“＋字线〞定位。要求钻机平台底面平整且钻杆竖直钻进时随时校验确保钻机钻杆竖直。钻机就位时要事先检查钻机的性能状态是否良好。桩机定位要准确、程度、竖直、稳固钻机导杆中心线、盘旋盘中心线、护筒中心线必须保持在同一直线。五、钻孔 护筒埋设完毕、钻机就位并注入泥浆前方可开钻泥浆要求用质量好的膨润土进展造浆泥浆比重在砂土、软性土等易坍孔的土层中加大泥浆比重 1.1 以上。填写钻孔记录表注意土层地质变化。六、成孔检查钻孔灌注桩在成孔过程中终孔后以及灌注混凝土前均需对钻孔进展阶段性的成孔质量检查。1 孔径和孔形检测孔径采纳探孔器检测可进展抽查。2 孔深和孔底沉渣检测桩基采纳锤检测。测锤现场可采纳焊接的钢筋质量 4kg～6kg。测绳必须经检校过的钢尺进展校核。** Expression is faulty **质量钻 孔 灌 注 桩 成 孔 后 在 灌 注 水 下 混 凝 土 前 其 质 量 检 验 的 见 下 表 ： 钻孔桩钻孔允许偏向七、清孔根据不同地质条件采纳换浆法清孔同时注入净浆进展置换清孔后及时用测绳测量孔深,用泥浆比重计测比重。由于安放钢筋笼及导准备浇注水下混凝土这段时间的间隙较...
