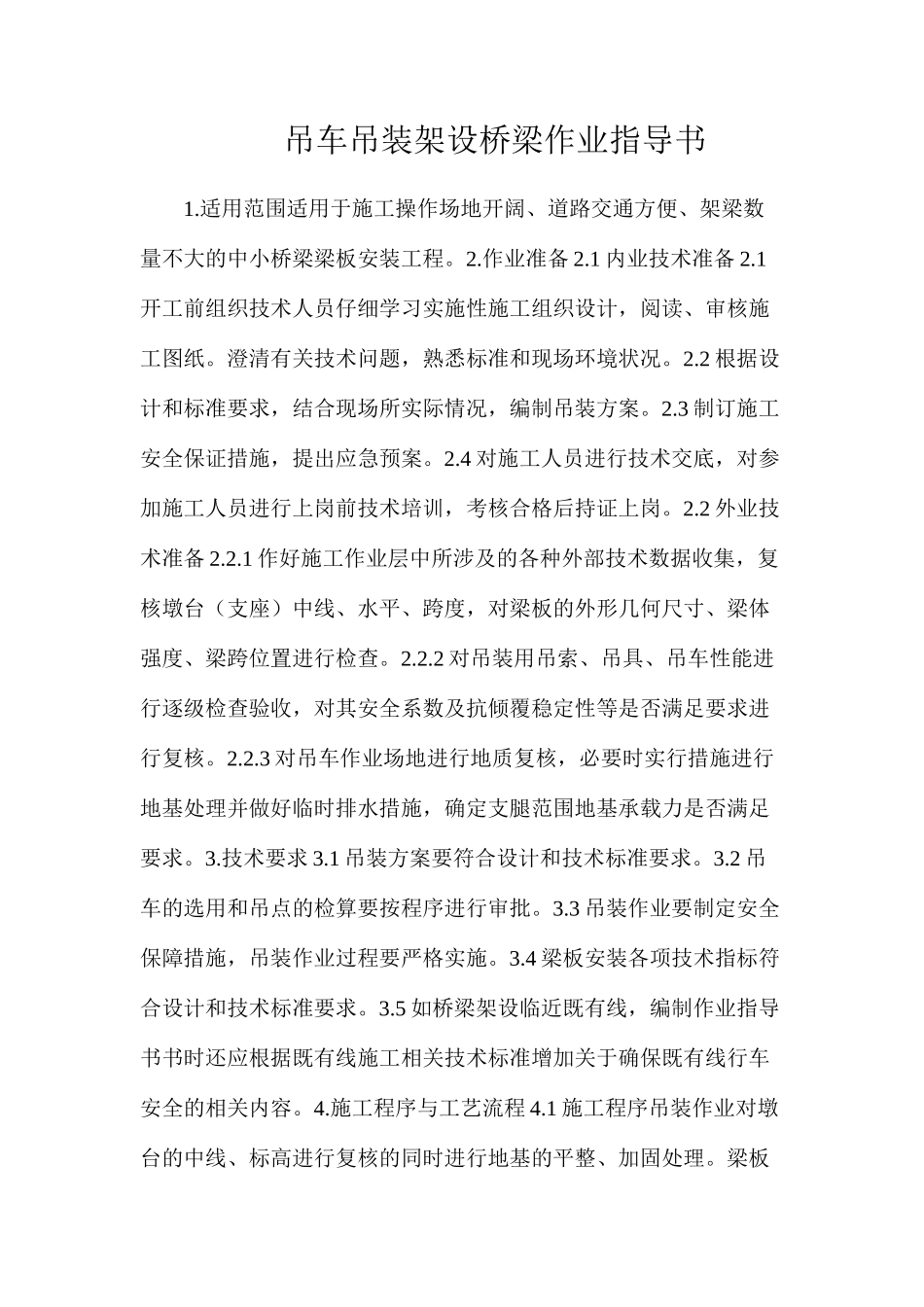

吊车吊装架设桥梁作业指导书

吊车吊装架设桥梁作业指导书1.适用范围适用于施工操作场地开阔、道路交通方便、架梁数量不大的中小桥梁梁板安装工程。2.作业准备 2.1 内业技术准备 2.1开工前组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸。澄清有关技术问题，熟悉标准和现场环境状况。2.2 根据设计和标准要求，结合现场所实际情况，编制吊装方案。2.3 制订施工安全保证措施，提出应急预案。2.4 对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2 外业技术准备 2.2.1 作好施工作业层中所涉及的各种外部技术数据收集，复核墩台（支座）中线、水平、跨度，对梁板的外形几何尺寸、梁体强度、梁跨位置进行检查。2.2.2 对吊装用吊索、吊具、吊车性能进行逐级检查验收，对其安全系数及抗倾覆稳定性等是否满足要求进行复核。2.2.3 对吊车作业场地进行地质复核，必要时实行措施进行地基处理并做好临时排水措施，确定支腿范围地基承载力是否满足要求。3.技术要求 3.1 吊装方案要符合设计和技术标准要求。3.2 吊车的选用和吊点的检算要按程序进行审批。3.3 吊装作业要制定安全保障措施，吊装作业过程要严格实施。3.4 梁板安装各项技术指标符合设计和技术标准要求。3.5 如桥梁架设临近既有线，编制作业指导书书时还应根据既有线施工相关技术标准增加关于确保既有线行车安全的相关内容。4.施工程序与工艺流程 4.1 施工程序吊装作业对墩台的中线、标高进行复核的同时进行地基的平整、加固处理。梁板在出厂运输前先经过检查验收，然后运输至吊车就位的吊装地点，在经过支座的检查无误后进行梁板的吊装作业，吊装作业完成后检查梁板安装是否符合设计和技术标准要求，如符合标准要求即可进行下片梁的吊装作业，否则整改调整至符合要求。4.2 工艺流程吊车吊装架设桥梁工艺流程合格地基处理吊车就位梁板运输梁板吊装梁板安装验收架设下一片梁支座检查复核墩台轴线、标高梁板验收不合格整改调整 5.施工要求5.1 根据起重重量及回转半径、起吊高度，经计算确定起重方式，合理选择起重机型号，严禁超负荷作业，当选择双机抬吊起重方式时，应选择性能参数相匹配的起重设备。5.2 对预制梁的外形尺寸、砼的强度、预埋件(含吊环)数量及质量、预应力钢筋(如钢绞线、高强钢线等)张拉结果、孔道灌浆的浆体进行检验复查，使其达到设计与法律规范要求，合格者逐件签发合格证方可吊装。5.2 准备好预制梁堆放场地的排梁图，从而确保对号入...
