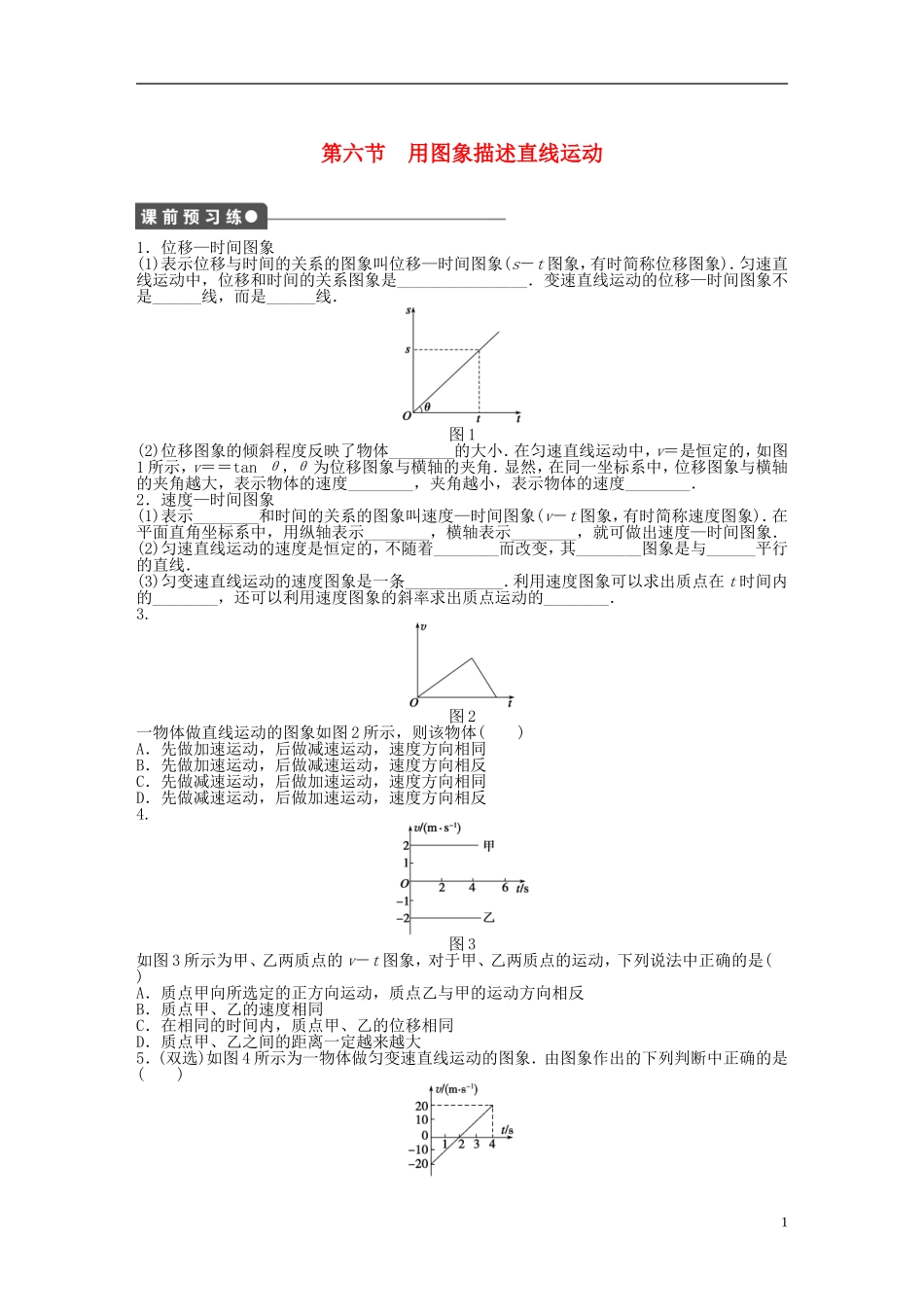

第六节 用图象描述直线运动1．位移—时间图象(1)表示位移与时间的关系的图象叫位移—时间图象(s－t 图象，有时简称位移图象)．匀速直线运动中，位移和时间的关系图象是________________．变速直线运动的位移—时间图象不是______线，而是______线．图 1(2)位移图象的倾斜程度反映了物体________的大小．在匀速直线运动中，v＝是恒定的，如图1 所示，v＝＝tan θ，θ 为位移图象与横轴的夹角．显然，在同一坐标系中，位移图象与横轴的夹角越大，表示物体的速度________，夹角越小，表示物体的速度________．2．速度—时间图象(1)表示________和时间的关系的图象叫速度—时间图象(v－t 图象，有时简称速度图象)．在平面直角坐标系中，用纵轴表示________，横轴表示________，就可做出速度—时间图象．(2)匀速直线运动的速度是恒定的，不随着________而改变，其________图象是与______平行的直线．(3)匀变速直线运动的速度图象是一条____________．利用速度图象可以求出质点在 t 时间内的________，还可以利用速度图象的斜率求出质点运动的________．3.图 2一物体做直线运动的图象如图 2 所示，则该物体( )A．先做加速运动，后做减速运动，速度方向相同B．先做加速运动，后做减速运动，速度方向相反C．先做减速运动，后做加速运动，速度方向相同D．先做减速运动，后做加速运动，速度方向相反4.图 3如图 3 所示为甲、乙两质点的 v－t 图象，对于甲、乙两质点的运动，下列说法中正确的是( )A．质点甲向所选定的正方向运动，质点乙与甲的运动方向相反B．质点甲、乙的速度相同C．在相同的时间内，质点甲、乙的位移相同D．质点甲、乙之间的距离一定越来越大5．(双选)如图 4 所示为一物体做匀变速直线运动的图象．由图象作出的下列判断中正确的是( )1图 4A．物体始终沿正方向运动B．物体先沿负方向运动，在 t＝2 s 后沿正方向运动C．在 t＝2 s 前物体位于出发点负方向上，t＝2 s 后位于出发点正方向上D．在 t＝2 s 时，物体距出发点最远【概念规律练】知识点一 s－t 图象的理解及应用1．如图 5 所示是两个匀速直线运动物体的 s－t(位移—时间)图象．哪条直线所表示的运动速度大？各是多大？图 52.图 6图 6 所示是某质点做直线运动的 s－t 图象，由图象可知( )A．质点一直处于运动状态B．质点第 3 s 内位移是 2 mC．此图象表示了质点运动的轨迹D．该质点前 4 s 内位移是 2 m知识点二 应用 v－t ...
