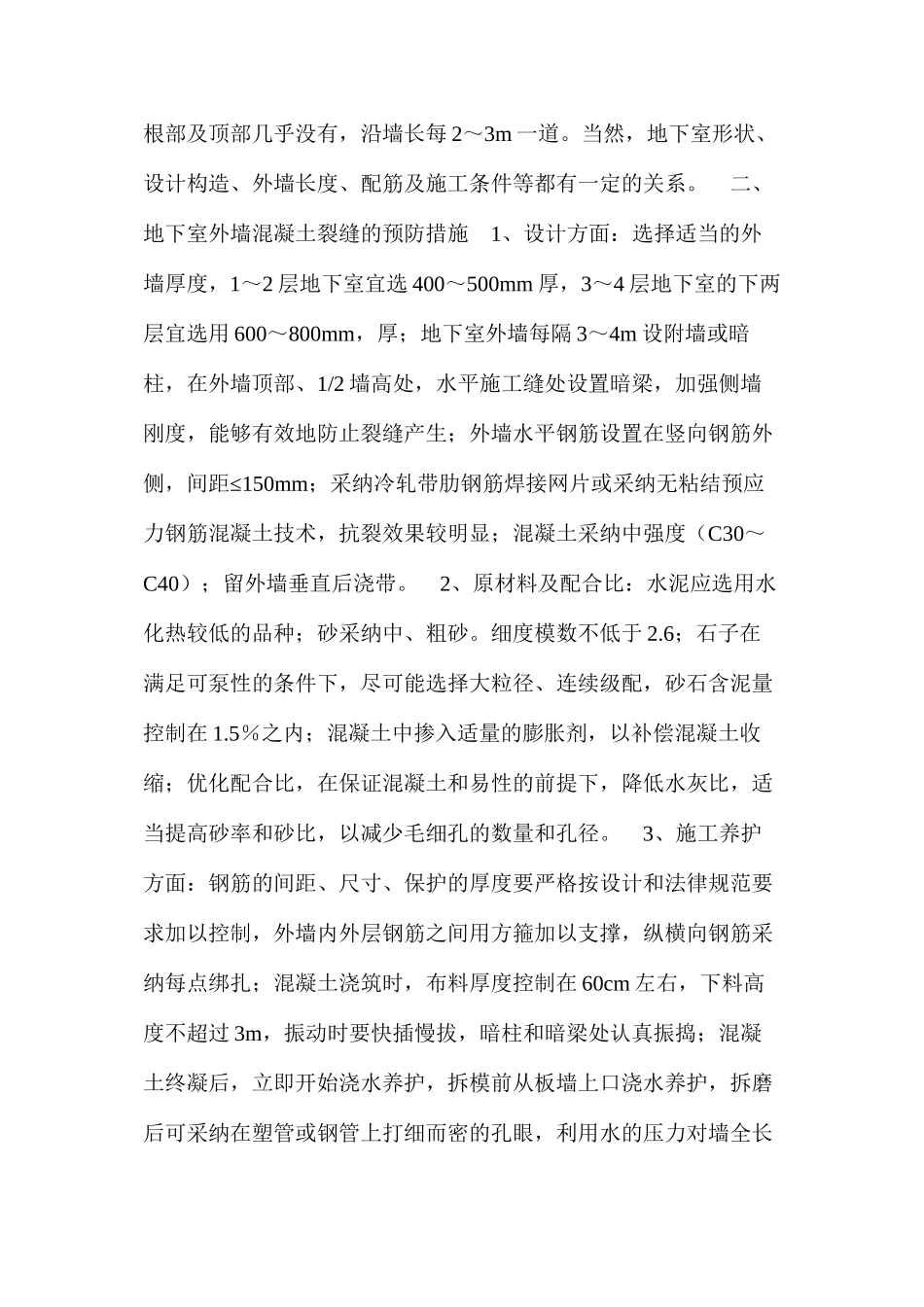

地下室外墙混凝土裂缝形成的原因及防治 （作者：冯庆荣） 一、地下室外墙混凝土在施工阶段常常会出现不同程度、不同数量的开裂，裂缝多为竖向裂缝。裂缝的主要原因是混凝土在干 燥收缩时受到钢筋、边界约束后拉裂而产生的。混凝土干燥收缩是指置于饱和空气中的混凝土因水分散失而引起的体积缩小变形。混凝土中的水和周围的空气处于某一平衡状态，假如周围介质空气的状态发生变化，如温度改变，混凝土就会产生干燥收缩。干燥收缩包括发生在开始阶段不可逆收缩和再潮湿后的体积膨胀，及后期 干燥时发生的可逆收缩。同时影响混凝土干燥的因素还有：水灰比、水化程度、养护温度、含水量、水泥含量、构件厚度、体积和表面积之比、相对温度、干燥速率、干燥时间等。而地下室外墙混凝土拆模后，虽然进行了浇水养护，但由于受到现场条件的限制，不可能做到恒温湿养护，而只能采纳浇水养护，因此必定导致外墙混凝土的干燥及收缩，同时由于地下室外墙混凝土体积和表面积之 比较小，从而导致干燥速度快，时间短。地下室混凝土开裂通常发生在浇筑后 15 天内，裂缝主要集中的墙高 1、2 处向上下扩展，根部及顶部几乎没有，沿墙长每 2～3m 一道。当然，地下室形状、 设计构造、外墙长度、配筋及施工条件等都有一定的关系。二、 地下室外墙混凝土裂缝的预防措施1、设计方面：选择适当的外墙厚度，1～2 层地下室宜选 400～500mm 厚，3～4 层地下室的下两层宜选用 600～800mm，厚；地下室外墙每隔 3～4m 设附墙或暗柱，在外墙顶部、1/2 墙高处，水平施工缝处设置暗梁，加强侧墙刚度，能够有效地防止裂缝产生；外墙水平钢筋设置在竖向钢筋外≤侧，间距 150mm；采纳冷轧带肋钢筋焊接网片或采纳无粘结预应力钢筋混凝土技术，抗裂效果较明显；混凝土采纳中强度（C30～C40 ）；留外墙垂直后浇带。2、原材料及配合比：水泥应选用水化热较低的品种；砂采纳中、粗砂。细度模数不低于 2.6；石子在满足可泵性的条件下，尽可能选择大粒径、连续级配，砂石含泥量控制在 1.5％之内；混凝土中掺入适量的膨胀剂，以补偿混凝土收缩；优化配合比，在保证混凝土和易性的前提下，降低水灰比，适 当提高砂率和砂比，以减少毛细孔的数量和孔径。3、施工养护方面：钢筋的间距、尺寸、保护的厚度要严格按设计和法律规范要求加以控制，外墙内外层钢筋之间用方箍加以支撑，纵横向钢筋采纳每点绑扎；混凝土浇筑时，布料厚度控制在 60cm 左右，下料高度不超过 3m，...
