地下车库轻型井点降水施工方案

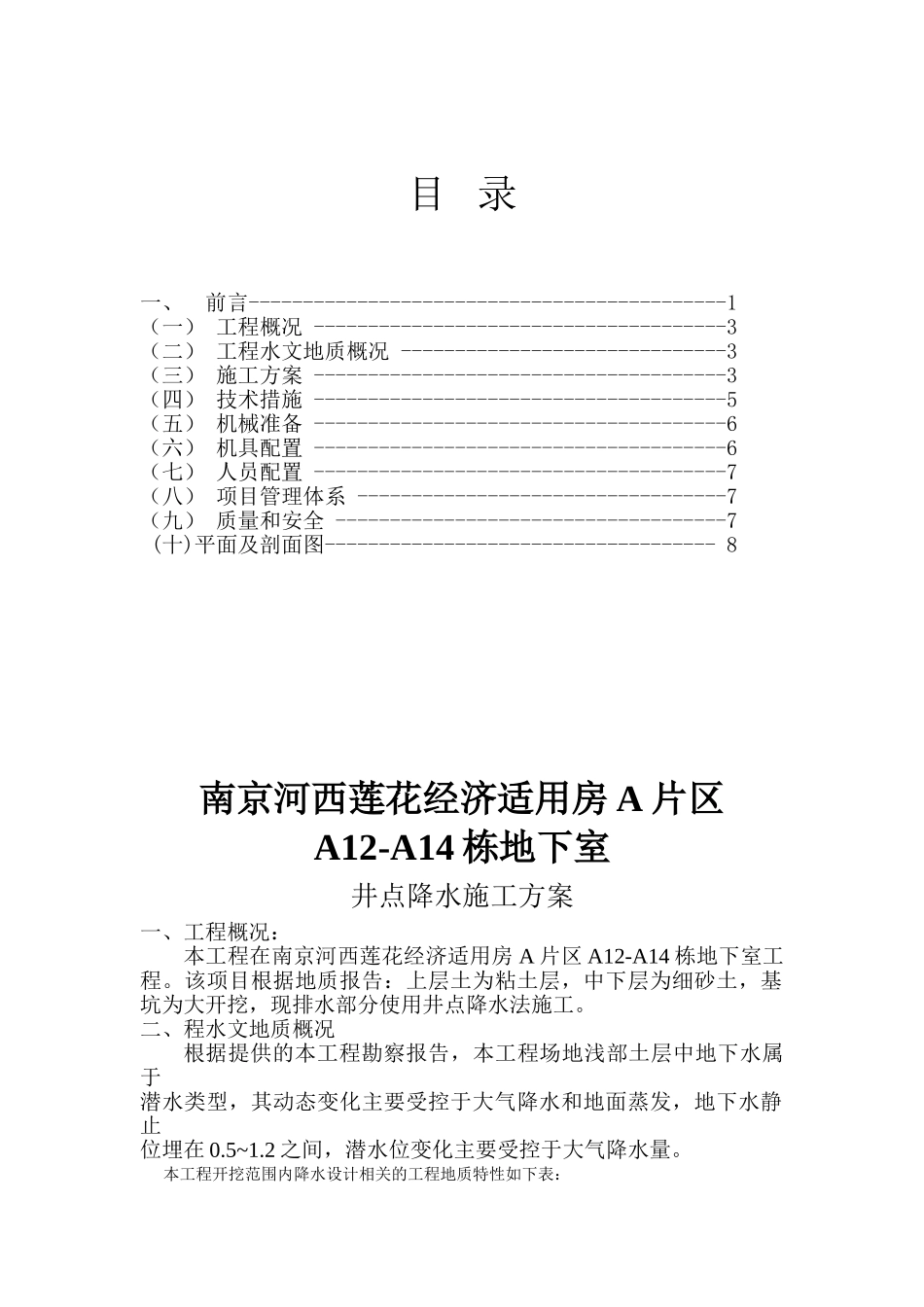

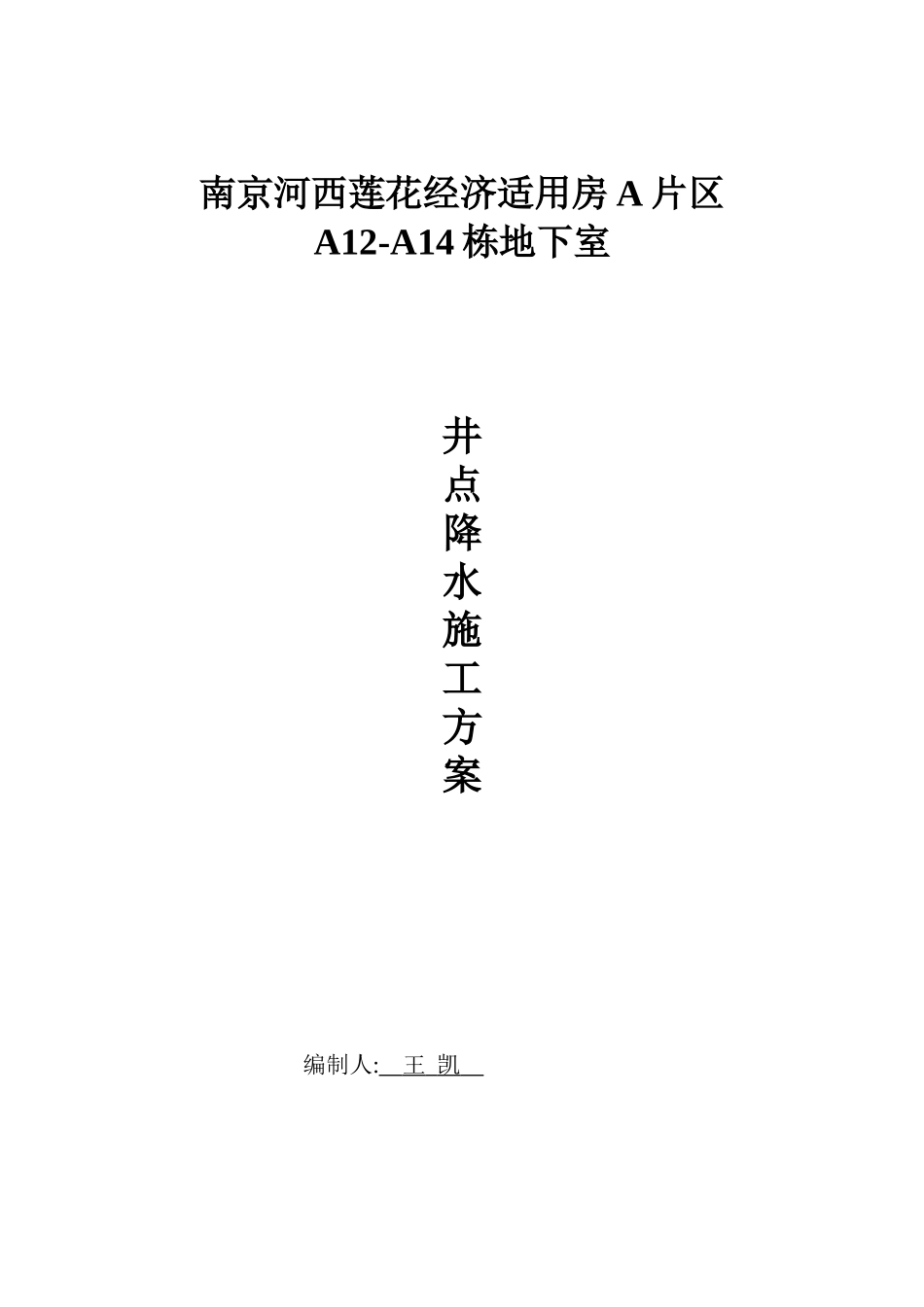

南京河西莲花经济适用房 A 片区A12-A14 栋地下室井点降水施工方案编制人: 王 凯 目 录一、前言--------------------------------------------1（一） 工程概况 --------------------------------------3（二） 工程水文地质概况 ------------------------------3（三） 施工方案 --------------------------------------3（四） 技术措施 --------------------------------------5（五） 机械准备 --------------------------------------6（六） 机具配置 --------------------------------------6（七） 人员配置 --------------------------------------7（八） 项目管理体系 ----------------------------------7（九） 质量和安全 ------------------------------------7(十)平面及剖面图------------------------------------ 8南京河西莲花经济适用房 A 片区A12-A14 栋地下室井点降水施工方案一、工程概况：本工程在南京河西莲花经济适用房 A 片区 A12-A14 栋地下室工程。该项目根据地质报告：上层土为粘土层，中下层为细砂土，基坑为大开挖，现排水部分使用井点降水法施工。二、程水文地质概况根据提供的本工程勘察报告，本工程场地浅部土层中地下水属于潜水类型，其动态变化主要受控于大气降水和地面蒸发，地下水静止位埋在 0.5~1.2 之间，潜水位变化主要受控于大气降水量。本工程开挖范围内降水设计相关的工程地质特性如下表：层 号土 层 名 称层 厚渗透系数 K(Cm/s)静止侧压力系数Ks②1褐黄色粉质粘土 00.4-1.54.05E-06②2粉细砂0.5-1.04.88E-07③1灰色粉质土1.0-2.95.49E-06③2灰色粉细沙土0.9-2.51.69E-04三．施工方案：根据该地区土层的情况分析，本基坑的开挖深度在自然地坪以下-6.4M～-7.8M 左右，基础底的土层为灰色缝细沙土，并夹有流沙层，土层的含水量约 42%左右，孔隙比 E 在 1.2 左右。根据资料反应，基坑底下部分的土层，正是含水量比较高的一层，可能会产生流沙；管涌现象，必须实行相应的降水地下水位。根据本基坑的特点结合部门长期的施工经验，因考虑到基坑总的面积较大，工期紧的特点，针对该轻型井点系统在粘土层中有效功能影响半径在 30 米左右 (根据许多工程试验结果),为了能保证基坑内的干燥度及土体的稳定性.需使水位控制在底板底以下 1 米处。井点降水管近靠护桩边 0.3 米均匀布置单排密封式环井点 23 套，因考虑到基坑总的面积较大,故在基坑中间部位...
