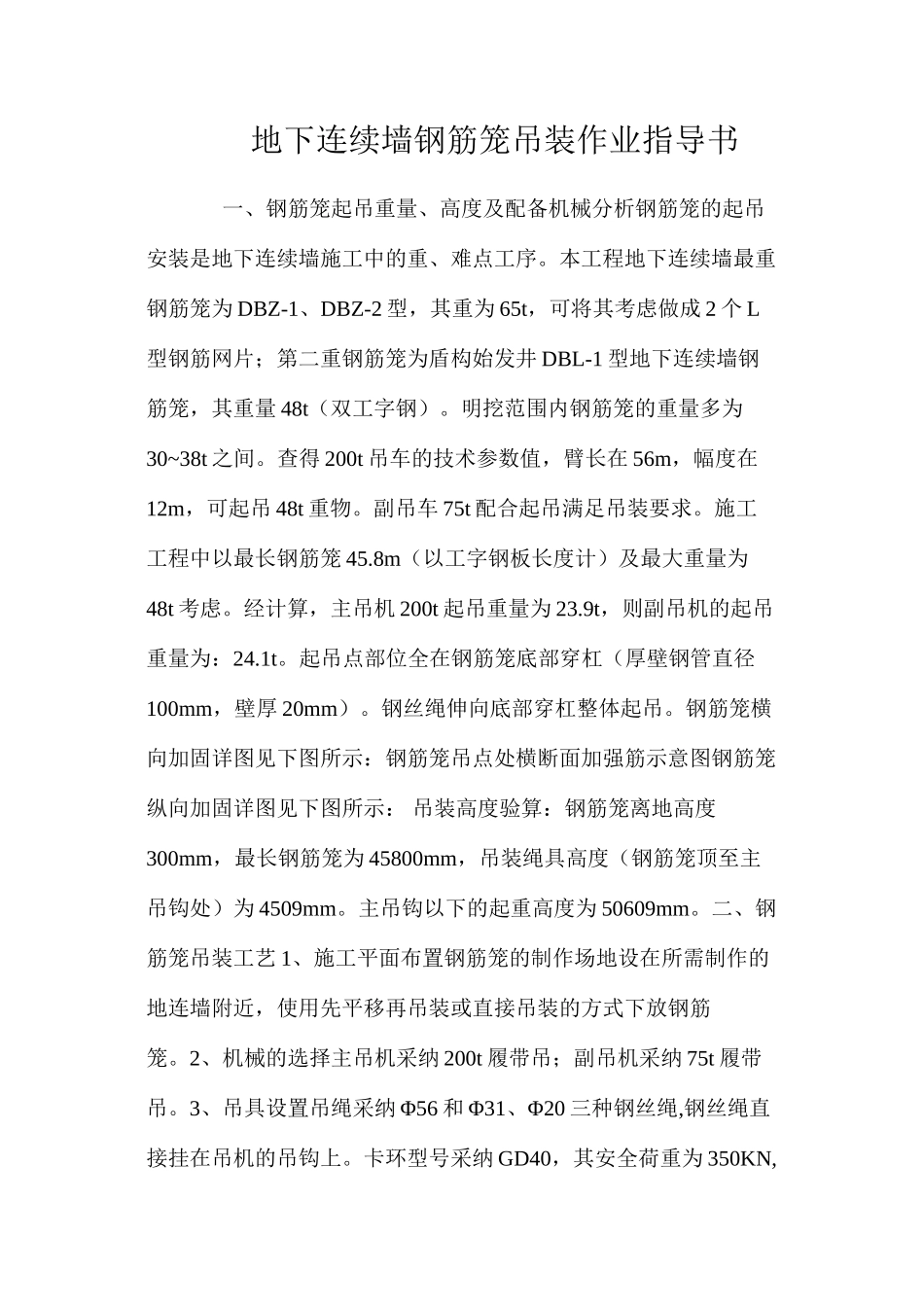

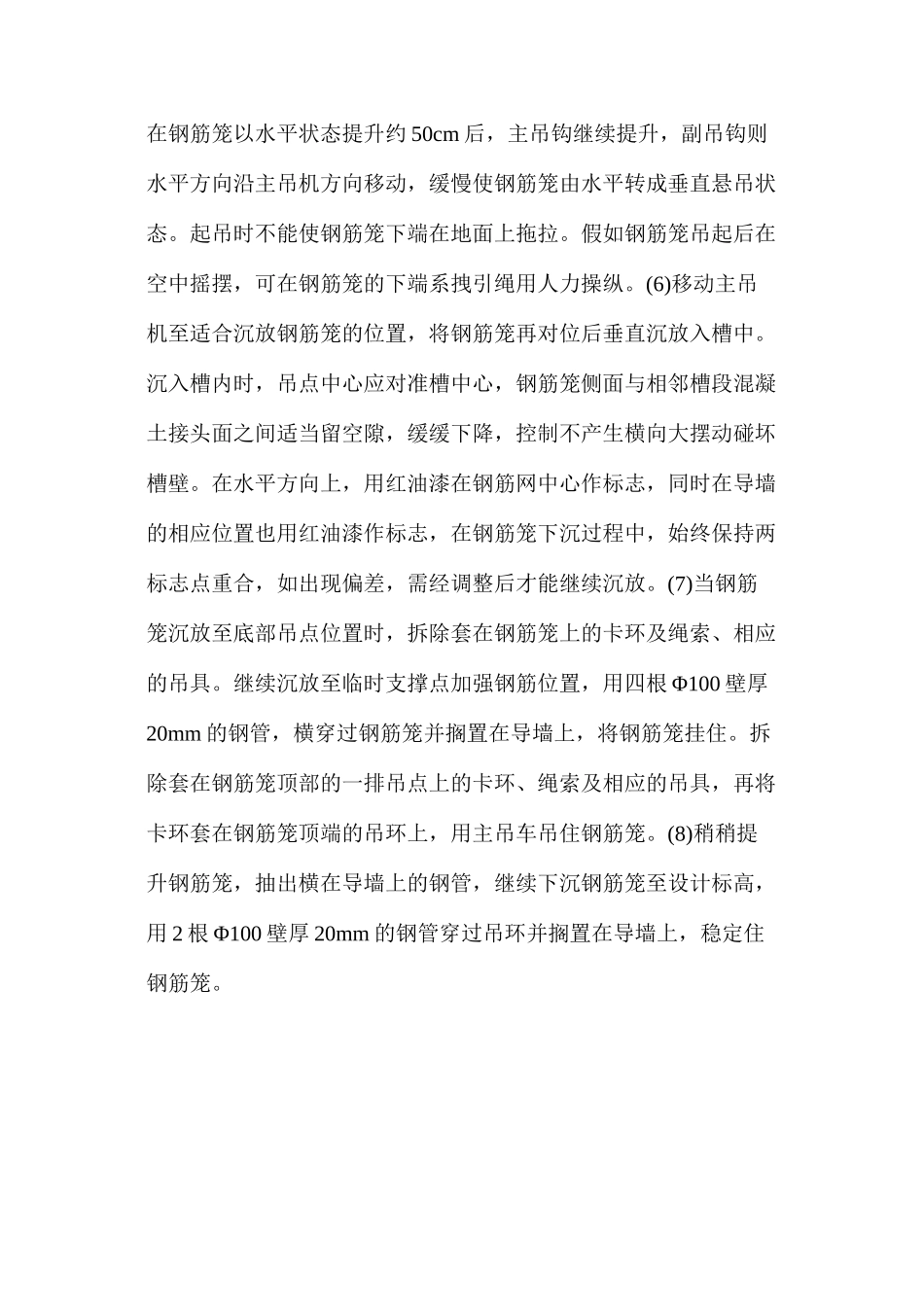

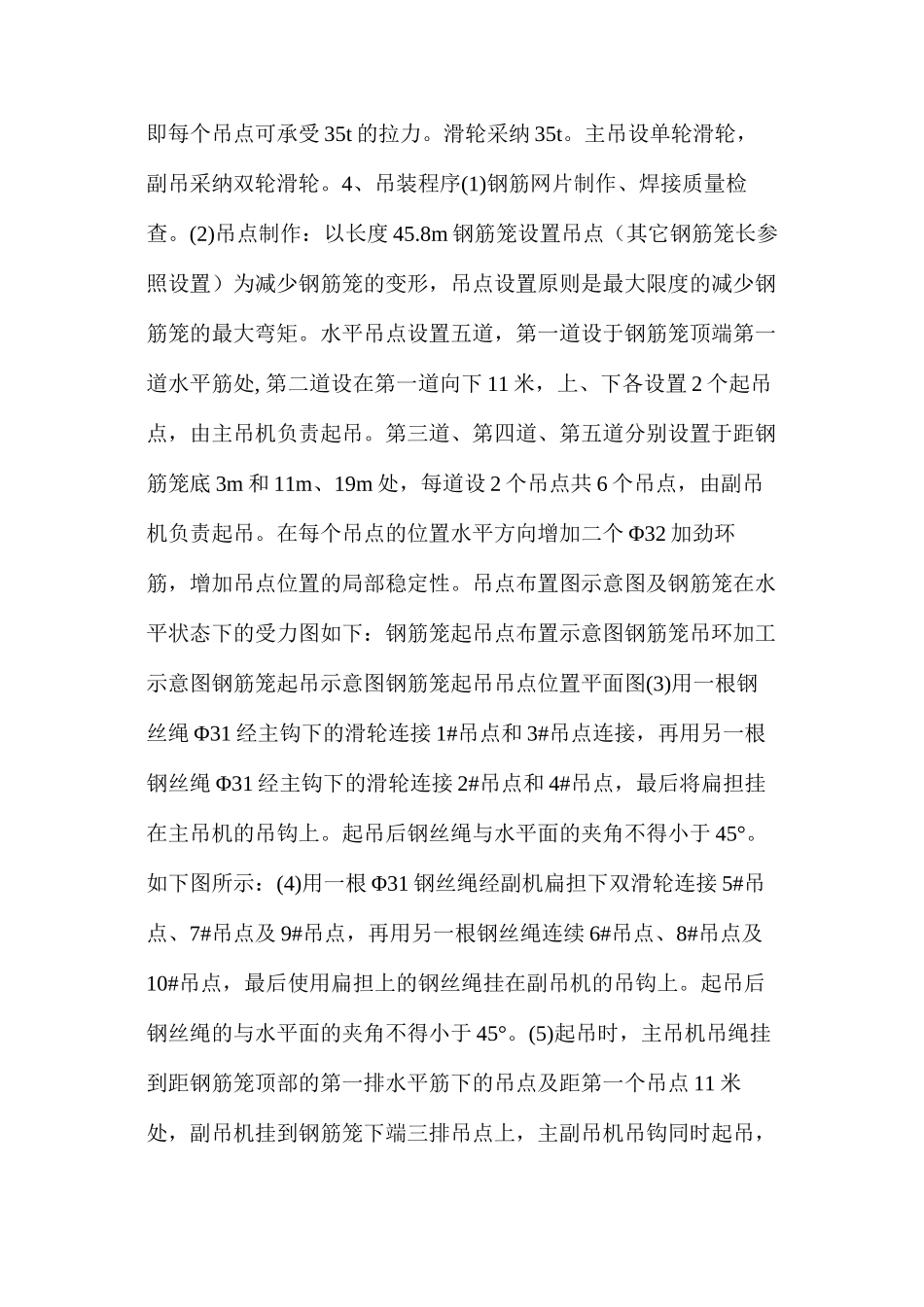

地下连续墙钢筋笼吊装作业指导书 一、钢筋笼起吊重量、高度及配备机械分析钢筋笼的起吊安装是地下连续墙施工中的重、难点工序。本工程地下连续墙最重钢筋笼为 DBZ-1、DBZ-2 型，其重为 65t，可将其考虑做成 2 个 L型钢筋网片；第二重钢筋笼为盾构始发井 DBL-1 型地下连续墙钢筋笼，其重量 48t（双工字钢）。明挖范围内钢筋笼的重量多为30~38t 之间。查得 200t 吊车的技术参数值，臂长在 56m，幅度在12m，可起吊 48t 重物。副吊车 75t 配合起吊满足吊装要求。施工工程中以最长钢筋笼 45.8m（以工字钢板长度计）及最大重量为48t 考虑。经计算，主吊机 200t 起吊重量为 23.9t，则副吊机的起吊重量为：24.1t。起吊点部位全在钢筋笼底部穿杠（厚壁钢管直径100mm，壁厚 20mm）。钢丝绳伸向底部穿杠整体起吊。钢筋笼横向加固详图见下图所示：钢筋笼吊点处横断面加强筋示意图钢筋笼 纵向加固详图见下图所示： 吊装高度验算：钢筋笼离地高度300mm，最长钢筋笼为 45800mm，吊装绳具高度（钢筋笼顶至主吊钩处）为 4509mm。主吊钩以下的起重高度为 50609mm。二、钢筋笼吊装工艺 1、施工平面布置钢筋笼的制作场地设在所需制作的地连墙附近，使用先平移再吊装或直接吊装的方式下放钢筋笼。2、机械的选择主吊机采纳 200t 履带吊；副吊机采纳 75t 履带吊。3、吊具设置吊绳采纳 Φ56 和 Φ31、Φ20 三种钢丝绳,钢丝绳直接挂在吊机的吊钩上。卡环型号采纳 GD40，其安全荷重为 350KN,即每个吊点可承受 35t 的拉力。滑轮采纳 35t。主吊设单轮滑轮，副吊采纳双轮滑轮。4、吊装程序(1)钢筋网片制作、焊接质量检查。(2)吊点制作：以长度 45.8m 钢筋笼设置吊点（其它钢筋笼长参照设置）为减少钢筋笼的变形，吊点设置原则是最大限度的减少钢筋笼的最大弯矩。水平吊点设置五道，第一道设于钢筋笼顶端第一道水平筋处, 第二道设在第一道向下 11 米，上、下各设置 2 个起吊点，由主吊机负责起吊。第三道、第四道、第五道分别设置于距钢筋笼底 3m 和 11m、19m 处，每道设 2 个吊点共 6 个吊点，由副吊机负责起吊。在每个吊点的位置水平方向增加二个 Φ32 加劲环筋，增加吊点位置的局部稳定性。吊点布置图示意图及钢筋笼在水平状态下的受力图如下：钢筋笼起吊点布置示意图钢筋笼吊环加工示意图钢筋笼起吊示意图钢筋笼起吊吊点位置平面图(3)用一根钢丝绳 Φ31 经主钩下的滑轮连接 1#吊点和 3#吊点连接，再用另一根...
