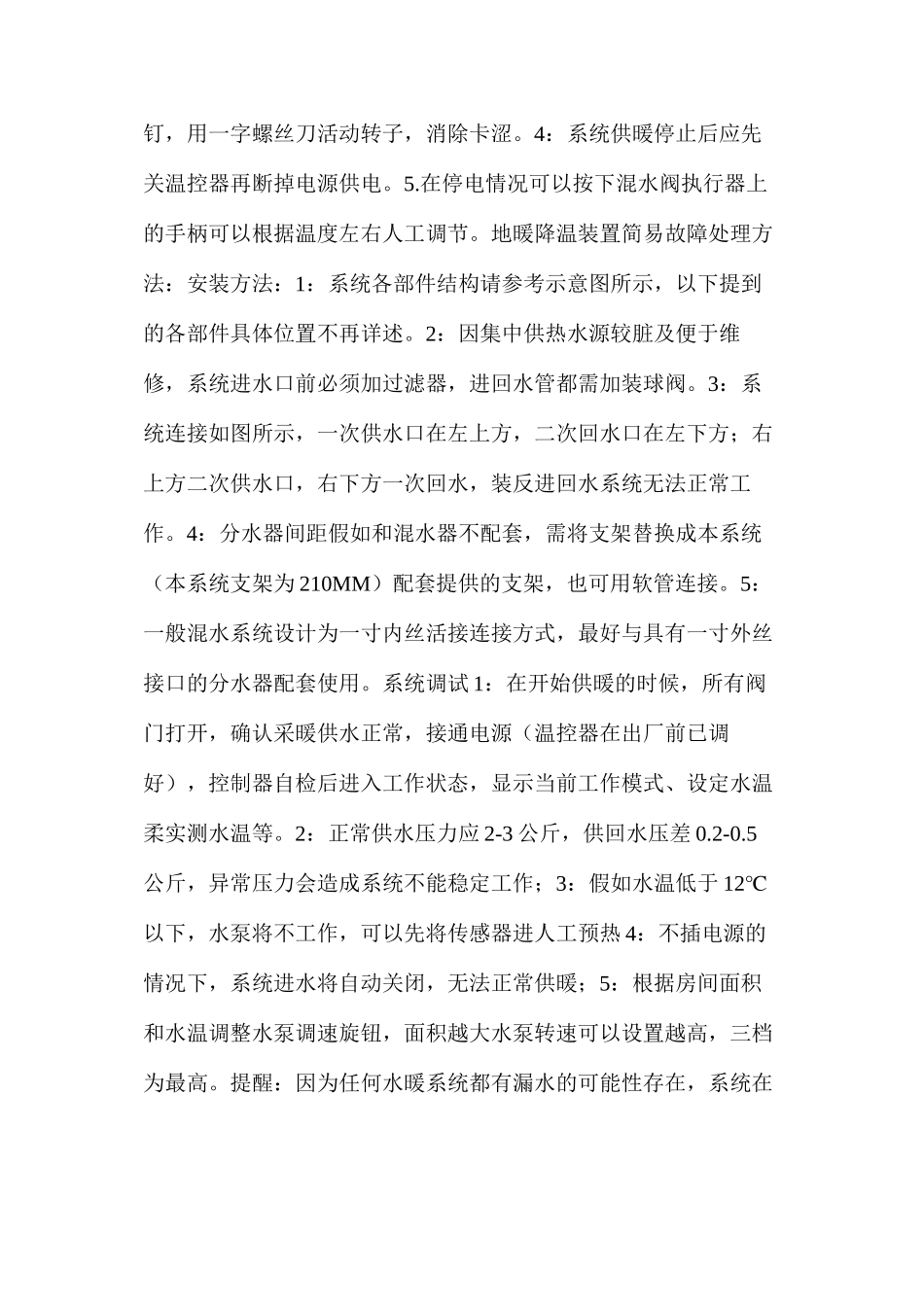

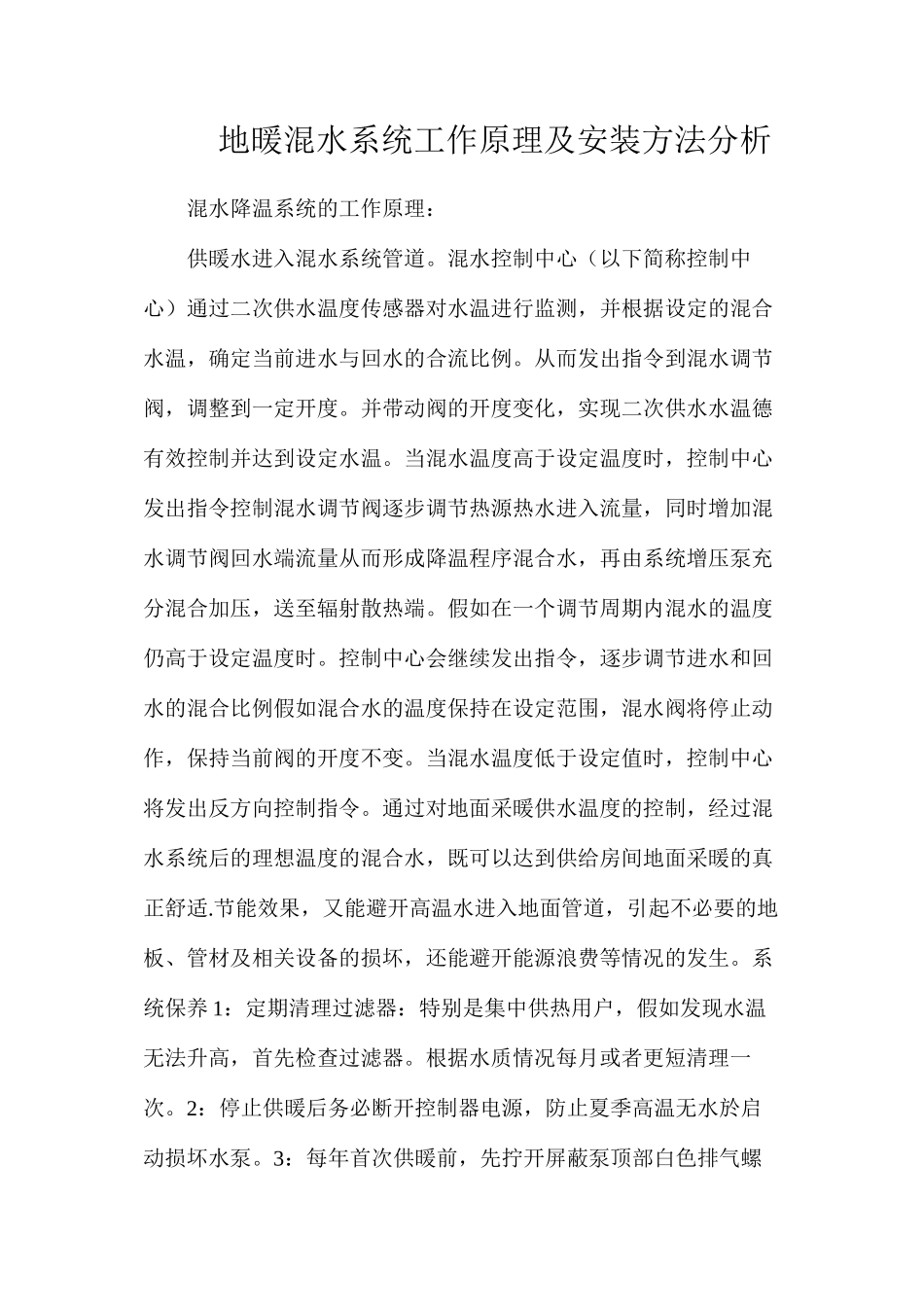

地暖混水系统工作原理及安装方法分析混水降温系统的工作原理：供暖水进入混水系统管道。混水控制中心（以下简称控制中心）通过二次供水温度传感器对水温进行监测，并根据设定的混合水温，确定当前进水与回水的合流比例。从而发出指令到混水调节阀，调整到一定开度。并带动阀的开度变化，实现二次供水水温德有效控制并达到设定水温。当混水温度高于设定温度时，控制中心发出指令控制混水调节阀逐步调节热源热水进入流量，同时增加混水调节阀回水端流量从而形成降温程序混合水，再由系统增压泵充分混合加压，送至辐射散热端。假如在一个调节周期内混水的温度仍高于设定温度时。控制中心会继续发出指令，逐步调节进水和回水的混合比例假如混合水的温度保持在设定范围，混水阀将停止动作，保持当前阀的开度不变。当混水温度低于设定值时，控制中心将发出反方向控制指令。通过对地面采暖供水温度的控制，经过混水系统后的理想温度的混合水，既可以达到供给房间地面采暖的真正舒适.节能效果，又能避开高温水进入地面管道，引起不必要的地板、管材及相关设备的损坏，还能避开能源浪费等情况的发生。系统保养 1：定期清理过滤器：特别是集中供热用户，假如发现水温无法升高，首先检查过滤器。根据水质情况每月或者更短清理一次。2：停止供暖后务必断开控制器电源，防止夏季高温无水於启动损坏水泵。3：每年首次供暖前，先拧开屏蔽泵顶部白色排气螺钉，用一字螺丝刀活动转子，消除卡涩。4：系统供暖停止后应先关温控器再断掉电源供电。5.在停电情况可以按下混水阀执行器上的手柄可以根据温度左右人工调节。地暖降温装置简易故障处理方法：安装方法：1：系统各部件结构请参考示意图所示，以下提到的各部件具体位置不再详述。2：因集中供热水源较脏及便于维修，系统进水口前必须加过滤器，进回水管都需加装球阀。3：系统连接如图所示，一次供水口在左上方，二次回水口在左下方；右上方二次供水口，右下方一次回水，装反进回水系统无法正常工作。4：分水器间距假如和混水器不配套，需将支架替换成本系统（本系统支架为 210MM）配套提供的支架，也可用软管连接。5：一般混水系统设计为一寸内丝活接连接方式，最好与具有一寸外丝接口的分水器配套使用。系统调试 1：在开始供暖的时候，所有阀门打开，确认采暖供水正常，接通电源（温控器在出厂前已调好），控制器自检后进入工作状态，显示当前工作模式、设定水温柔实测水温等。2：正常供水压力应 2-3 公斤，...
