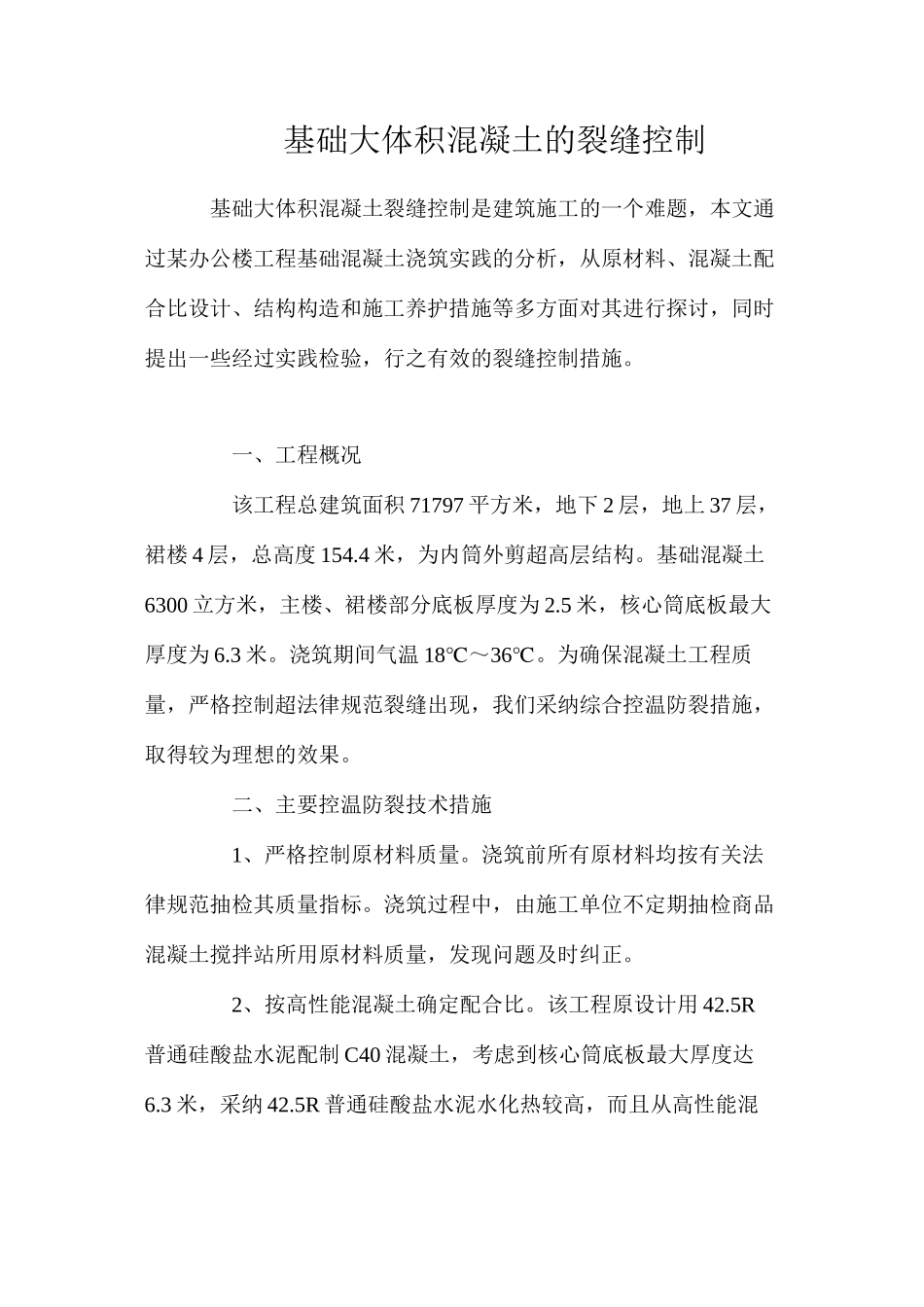

基础大体积混凝土的裂缝控制 基础大体积混凝土裂缝控制是建筑施工的一个难题，本文通过某办公楼工程基础混凝土浇筑实践的分析，从原材料、混凝土配合比设计、结构构造和施工养护措施等多方面对其进行探讨，同时提出一些经过实践检验，行之有效的裂缝控制措施
一、工程概况 该工程总建筑面积 71797 平方米，地下 2 层，地上 37 层，裙楼 4 层，总高度 154
4 米，为内筒外剪超高层结构
基础混凝土6300 立方米，主楼、裙楼部分底板厚度为 2
5 米，核心筒底板最大厚度为 6
浇筑期间气温 18℃～36℃
为确保混凝土工程质量，严格控制超法律规范裂缝出现，我们采纳综合控温防裂措施，取得较为理想的效果
二、主要控温防裂技术措施 1、严格控制原材料质量
浇筑前所有原材料均按有关法律规范抽检其质量指标
浇筑过程中，由施工单位不定期抽检商品混凝土搅拌站所用原材料质量，发现问题及时纠正
2、按高性能混凝土确定配合比
该工程原设计用 42
5R普通硅酸盐水泥配制 C40 混凝土，考虑到核心筒底板最大厚度达6
3 米，采纳 42
5R 普通硅酸盐水泥水化热较高，而且从高性能混凝土的观点出发，采纳 32
5R 普通硅酸盐水泥可以满足强度要求，故采纳 32
5R 普通硅酸盐水泥
3、采纳补偿收缩混凝土技术
采纳补偿收缩混凝土是防止超法律规范裂缝出现的可行办法之一
我们筛选出优质膨胀剂，并在掺量及膨胀条件上予以充分考虑，为取得良好的防裂效果制造了必要条件
4、增设构造钢筋防裂抗裂
在混凝土侧面增设 φ12 水平防裂钢筋，使水平钢筋间距不超过 100 毫米
该核心筒底板周长很大，其收缩值将十分明显，因此仅靠混凝土本身抗裂是不够的
实践证明在构造上适当增加防裂抗裂钢筋，对防止裂缝的出现起到了不可忽视的作用
5、实行严格的养护措施
该工程采纳了 3 项养护措施：混凝土表面收光后立即覆盖
