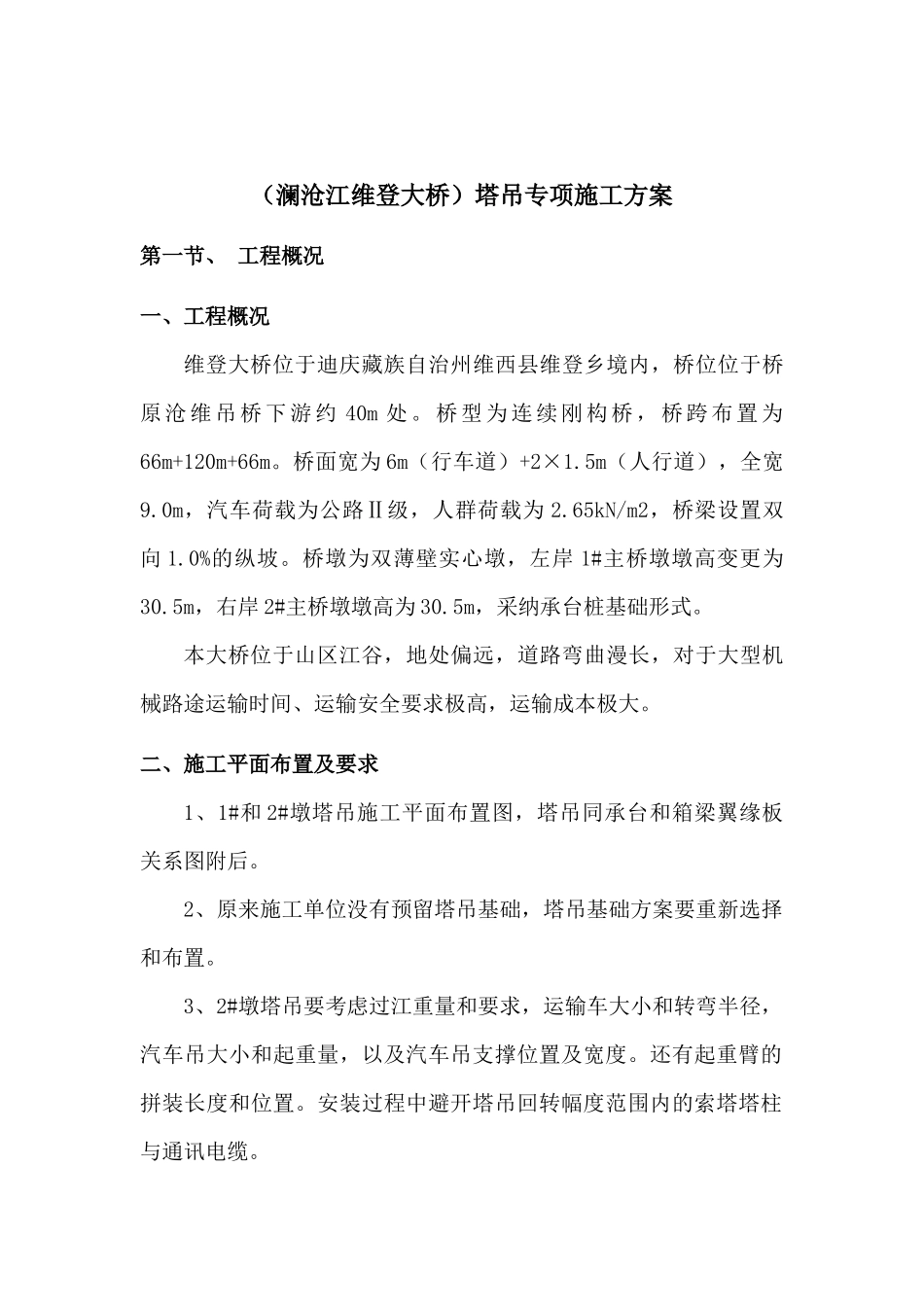

（澜沧江维登大桥）塔吊专项施工方案第一节、 工程概况一、工程概况维登大桥位于迪庆藏族自治州维西县维登乡境内，桥位位于桥原 沧 维 吊 桥 下 游 约 40m 处
桥 型 为 连 续 刚 构 桥 ， 桥 跨 布 置 为66m+120m+66m
桥面宽为 6m（行车道）+2×1
5m（人行道），全宽9
0m，汽车荷载为公路Ⅱ级，人群荷载为 2
65kN/m2，桥梁设置双向 1
桥墩为双薄壁实心墩，左岸 1#主桥墩墩高变更为30
5m，右岸 2#主桥墩墩高为 30
5m，采纳承台桩基础形式
本大桥位于山区江谷，地处偏远，道路弯曲漫长，对于大型机械路途运输时间、运输安全要求极高，运输成本极大
二、施工平面布置及要求1、1#和 2#墩塔吊施工平面布置图，塔吊同承台和箱梁翼缘板关系图附后
2、原来施工单位没有预留塔吊基础，塔吊基础方案要重新选择和布置
3、2#墩塔吊要考虑过江重量和要求，运输车大小和转弯半径，汽车吊大小和起重量，以及汽车吊支撑位置及宽度
还有起重臂的拼装长度和位置
安装过程中避开塔吊回转幅度范围内的索塔塔柱与通讯电缆

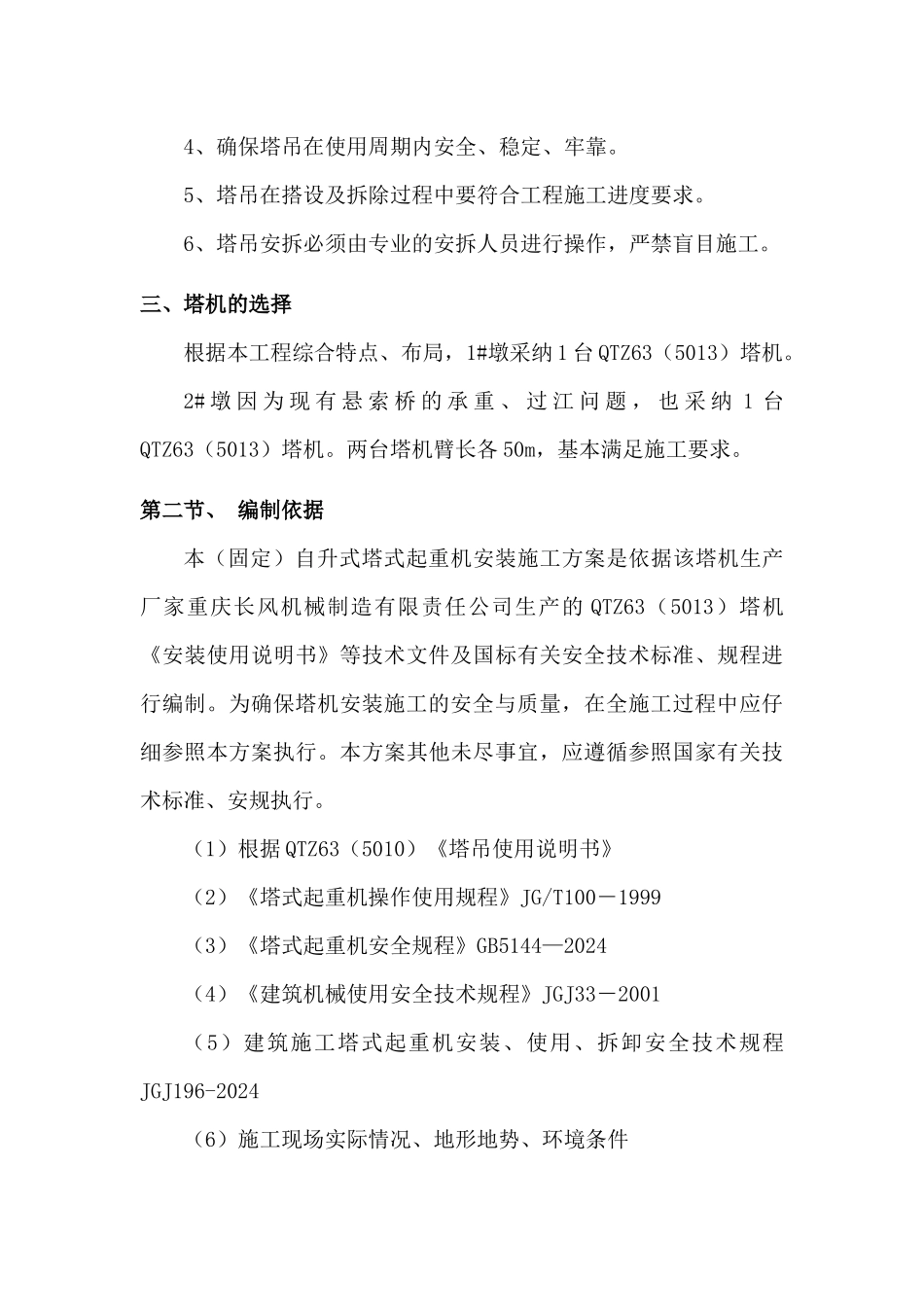

4、确保塔吊在使用周期内安全、稳定、牢靠
5、塔吊在搭设及拆除过程中要符合工程施工进度要求
6、塔吊安拆必须由专业的安拆人员进行操作，严禁盲目施工
三、塔机的选择根据本工程综合特点、布局，1#墩采纳 1 台 QTZ63（5013）塔机
2# 墩 因 为 现 有 悬 索 桥 的 承 重 、 过 江 问 题 ， 也 采 纳 1 台QTZ63（5013）塔机
两台塔机臂长各 50m，基本满足施工要求
第二节、 编制依据本（固定）自升式塔式起重机安装施工方案是依据该塔机生产厂家重庆长风机械制造有限责任公司生产的 QTZ63（5013）塔机《安装使用说明书》等技术文件及国标有关安全技术标准、规程进行编制
为确保塔机安装施工的安全与质量，在全施工过
