塔吊基础施工及安全措施方案

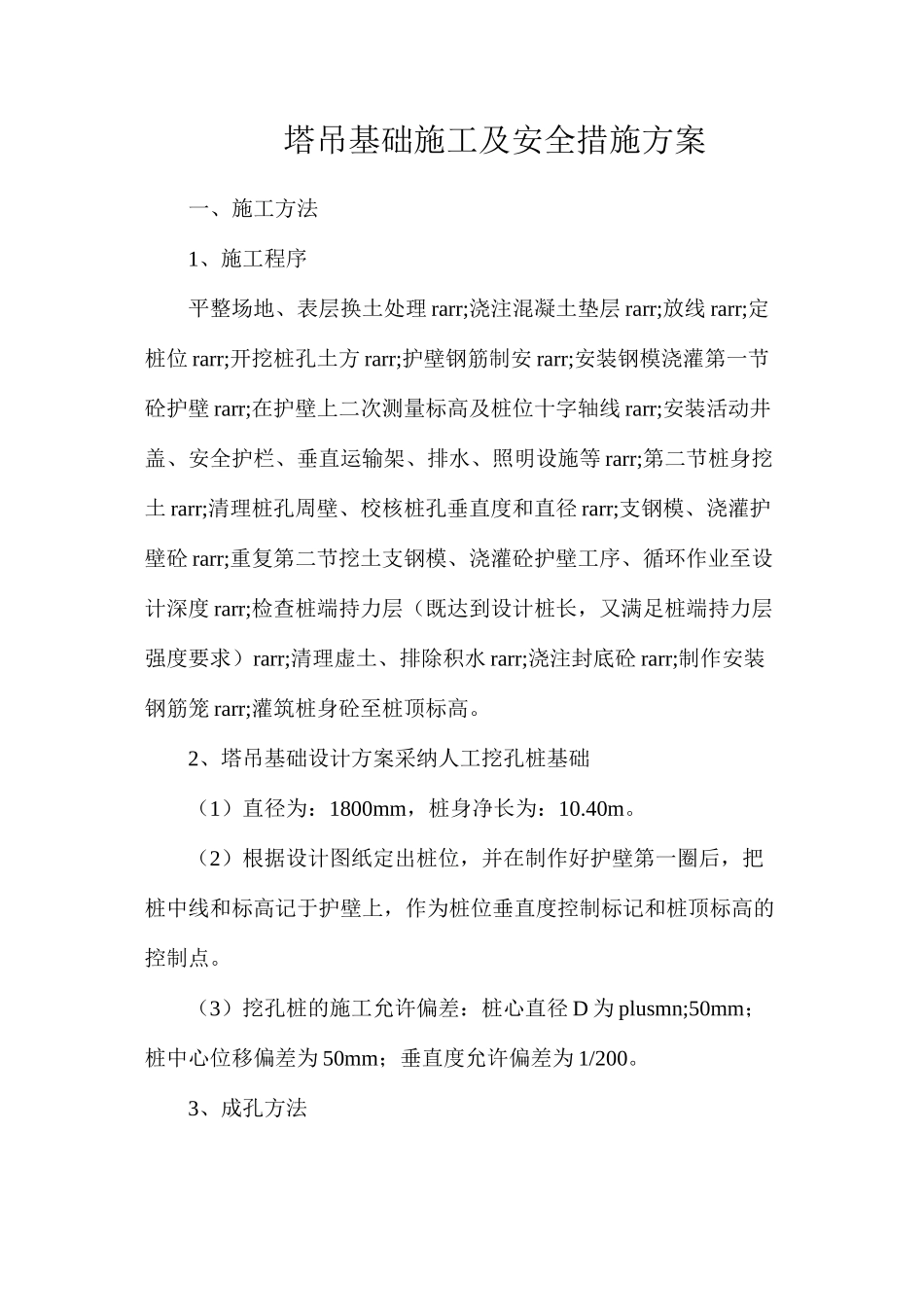

塔吊基础施工及安全措施方案一、施工方法1、施工程序平整场地、表层换土处理 rarr;浇注混凝土垫层 rarr;放线 rarr;定桩位 rarr;开挖桩孔土方 rarr;护壁钢筋制安 rarr;安装钢模浇灌第一节砼护壁 rarr;在护壁上二次测量标高及桩位十字轴线 rarr;安装活动井盖、安全护栏、垂直运输架、排水、照明设施等 rarr;第二节桩身挖土 rarr;清理桩孔周壁、校核桩孔垂直度和直径 rarr;支钢模、浇灌护壁砼 rarr;重复第二节挖土支钢模、浇灌砼护壁工序、循环作业至设计深度 rarr;检查桩端持力层（既达到设计桩长，又满足桩端持力层强度要求）rarr;清理虚土、排除积水 rarr;浇注封底砼 rarr;制作安装钢筋笼 rarr;灌筑桩身砼至桩顶标高。2、塔吊基础设计方案采纳人工挖孔桩基础（1）直径为：1800mm，桩身净长为：10.40m。（2）根据设计图纸定出桩位，并在制作好护壁第一圈后，把桩中线和标高记于护壁上，作为桩位垂直度控制标记和桩顶标高的控制点。（3）挖孔桩的施工允许偏差：桩心直径 D 为 plusmn;50mm；桩中心位移偏差为 50mm；垂直度允许偏差为 1/200。3、成孔方法（1）桩孔开挖后，在土质允许的正常情况下，每挖进800~1000mm 土深，即安装钢模，调正桩位后，由人工快速浇灌孔壁砼，每浇一次需待 24 小时后方能拆下钢模，进行下一段孔壁施工。护壁混凝土采纳现场搅拌机搅拌砼，然后由斗车运至要浇注部位。为便于井内组织排水，在遇到透水层区段护壁预留泄水孔，并在浇筑桩芯砼前堵塞。（2）每桩在第一节护壁上作平水标记及坐标标记，护壁每挖进一节须校核该桩中心位置和垂直度一次。（3）桩孔挖至孔底设计标高或持力层时，及时通知甲方会同设计及监理人员共同鉴定。到达设计标高时，桩底根据设计要求施工成似锅底的凹形，以便进行排水。桩成孔后及时在孔底灌注封底砼（强度等级与桩身混凝土相同）以保护桩底岩层不受破坏。除做好安全措施外，岩层应利用空压机配合风镐枪挖掘施工。（4）桩孔土方必须堆放在离井口 2 米处，余泥采纳勾机转运汽车外运。4、降排水降水时，桩孔配置一台潜水泵抽水，挖孔抽出的泥浆经基坑内的排水网、集水井、地面集水井，经过滤后方可排到外面市政排水管道。5、钢筋笼的制作与安装（1）钢筋笼纵向钢筋采纳 II 级钢，水平钢筋采纳 I 级钢，纵横钢筋交界处均应焊牢。钢筋笼纵向筋采纳单面焊接，搭接长度10d，设置在同一构件的接头按有关要求相应错开，且在同一区段内（钢筋直径 35d 且不小于 500mm ...
