塔吊安装方案示例2

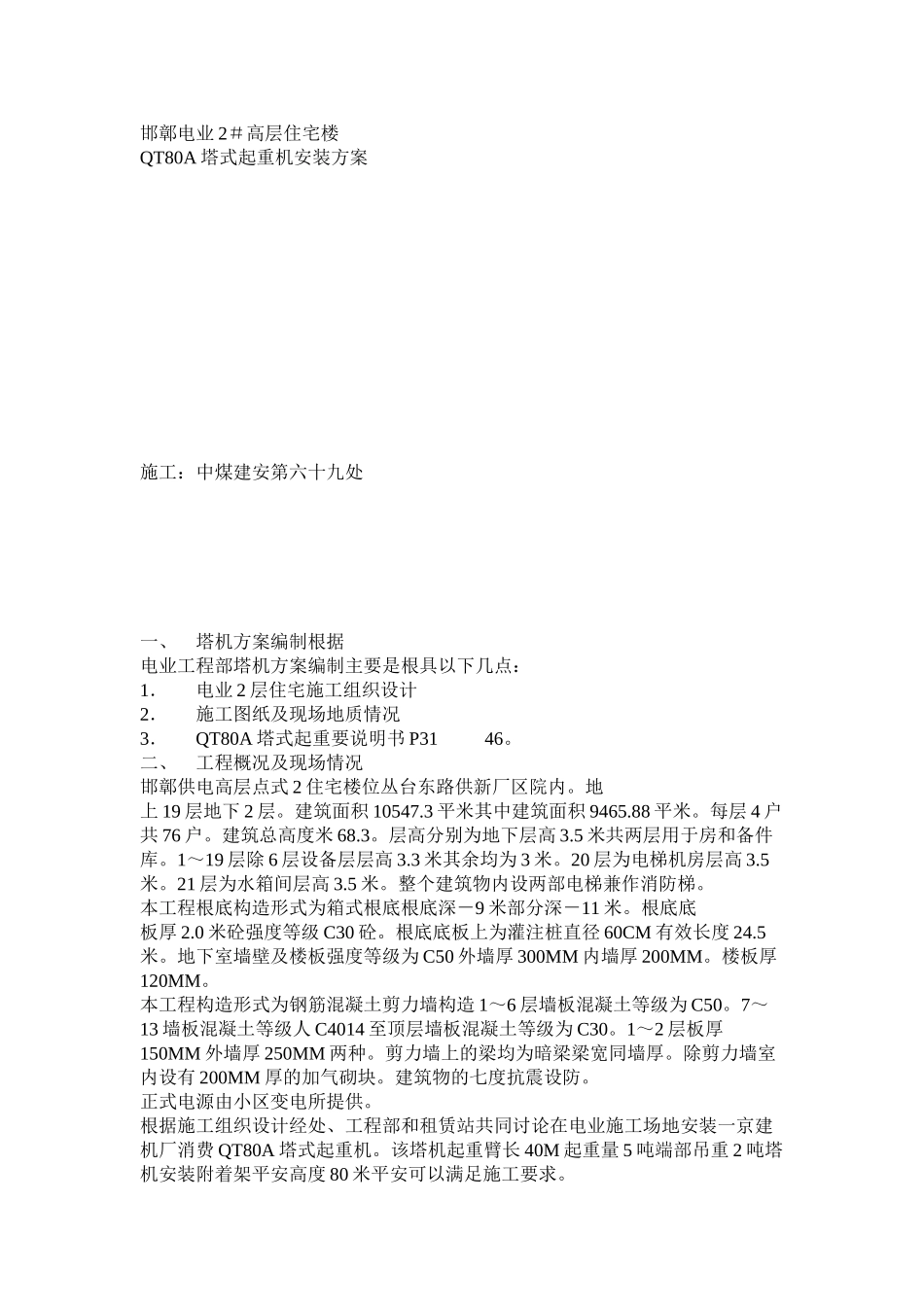

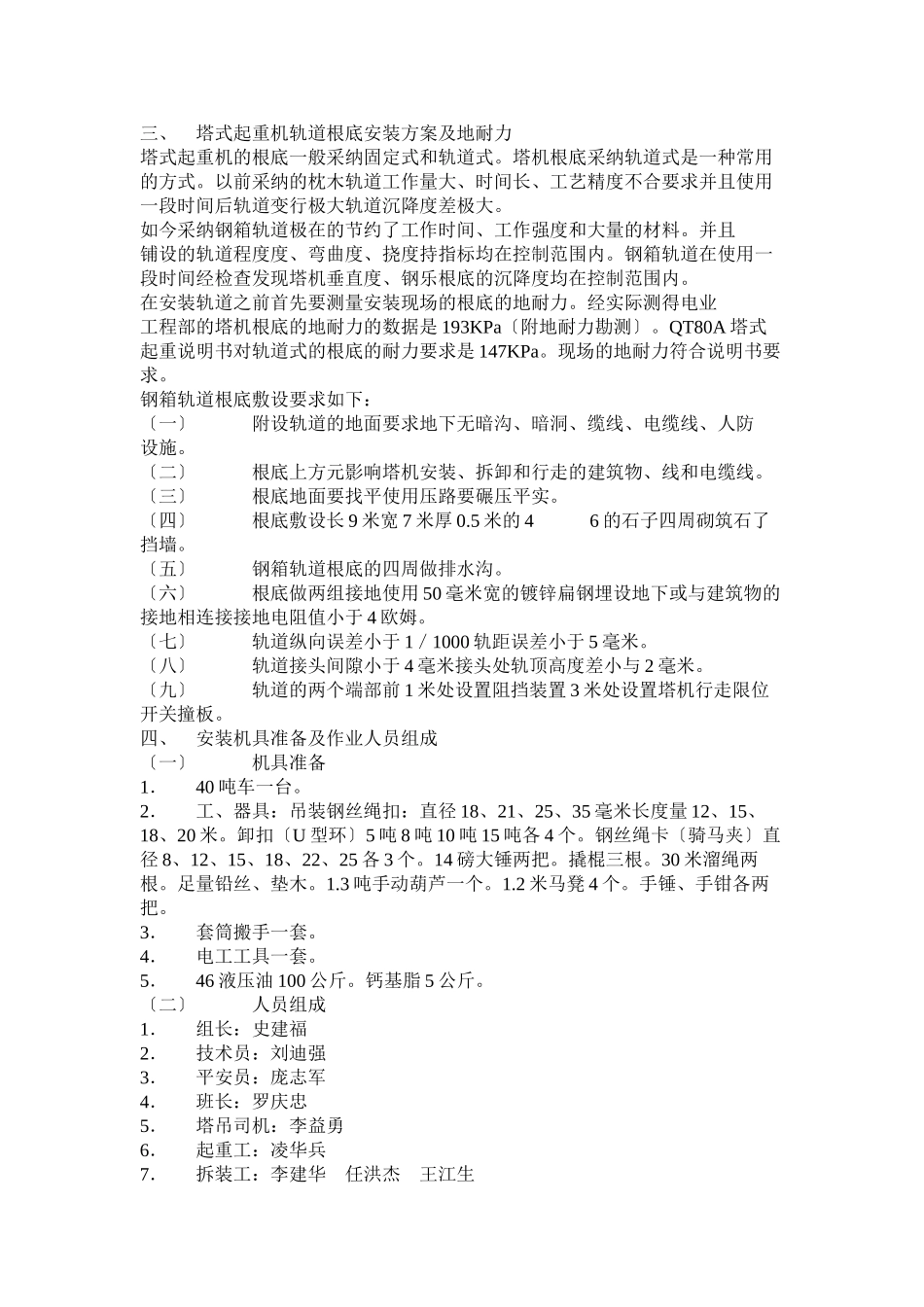

邯鄣电业 2＃高层住宅楼QT80A 塔式起重机安装方案施工：中煤建安第六十九处一、塔机方案编制根据电业工程部塔机方案编制主要是根具以下几点：1．电业 2 层住宅施工组织设计2．施工图纸及现场地质情况3．QT80A 塔式起重要说明书 P31 46。二、工程概况及现场情况邯鄣供电高层点式 2 住宅楼位丛台东路供新厂区院内。地上 19 层地下 2 层。建筑面积 10547.3 平米其中建筑面积 9465.88 平米。每层 4 户共 76 户。建筑总高度米 68.3。层高分别为地下层高 3.5 米共两层用于房和备件库。1～19 层除 6 层设备层层高 3.3 米其余均为 3 米。20 层为电梯机房层高 3.5米。21 层为水箱间层高 3.5 米。整个建筑物内设两部电梯兼作消防梯。本工程根底构造形式为箱式根底根底深－9 米部分深－11 米。根底底板厚 2.0 米砼强度等级 C30 砼。根底底板上为灌注桩直径 60CM 有效长度 24.5米。地下室墙壁及楼板强度等级为 C50 外墙厚 300MM 内墙厚 200MM。楼板厚120MM。本工程构造形式为钢筋混凝土剪力墙构造 1～6 层墙板混凝土等级为 C50。7～13 墙板混凝土等级人 C4014 至顶层墙板混凝土等级为 C30。1～2 层板厚150MM 外墙厚 250MM 两种。剪力墙上的梁均为暗梁梁宽同墙厚。除剪力墙室内设有 200MM 厚的加气砌块。建筑物的七度抗震设防。正式电源由小区变电所提供。根据施工组织设计经处、工程部和租赁站共同讨论在电业施工场地安装一京建机厂消费 QT80A 塔式起重机。该塔机起重臂长 40M 起重量 5 吨端部吊重 2 吨塔机安装附着架平安高度 80 米平安可以满足施工要求。三、塔式起重机轨道根底安装方案及地耐力塔式起重机的根底一般采纳固定式和轨道式。塔机根底采纳轨道式是一种常用的方式。以前采纳的枕木轨道工作量大、时间长、工艺精度不合要求并且使用一段时间后轨道变行极大轨道沉降度差极大。如今采纳钢箱轨道极在的节约了工作时间、工作强度和大量的材料。并且铺设的轨道程度度、弯曲度、挠度持指标均在控制范围内。钢箱轨道在使用一段时间经检查发现塔机垂直度、钢乐根底的沉降度均在控制范围内。在安装轨道之前首先要测量安装现场的根底的地耐力。经实际测得电业工程部的塔机根底的地耐力的数据是 193KPa〔附地耐力勘测〕。QT80A 塔式起重说明书对轨道式的根底的耐力要求是 147KPa。现场的地耐力符合说明书要求。钢箱轨道根底敷设要求如下：〔一〕附设轨道的地面要求地下无暗沟、暗...
