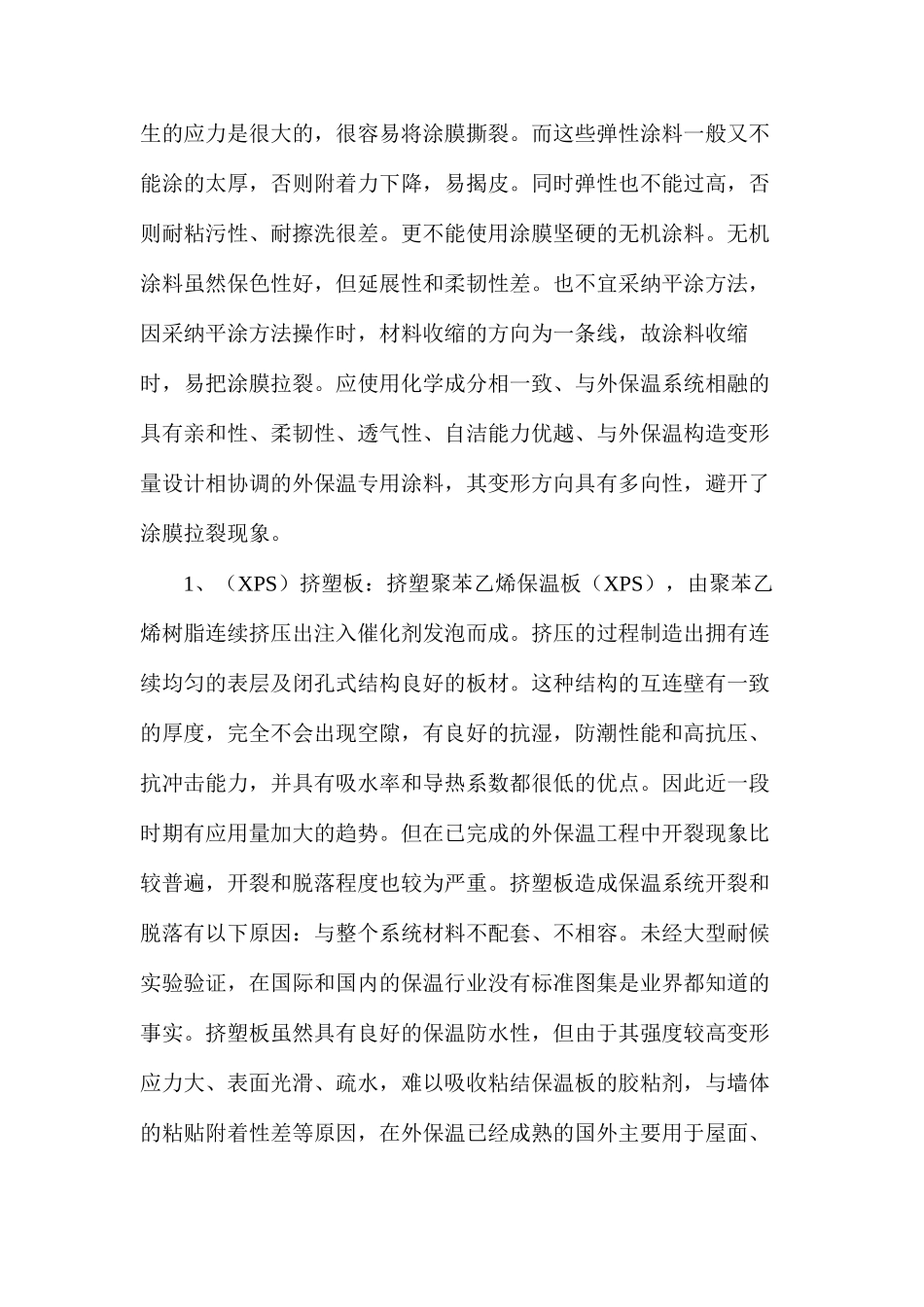

外墙保温施工现场因设计的问题外墙保温施工现场因设计出现的问题有哪些外墙外保温技术在国内的应用和推广的时间毕竟还不是很长、一些建筑设计人员对于各种外保温技术还没有很好的认识和掌握、对于外保温的一些做法还存在着模糊的观念、不能很好地灵活掌握和运用、导致设计和施工脱节、无法有效地指导施工、以至于因为结点方案设计的不完善而导致外保温产生问题。以下几个在外保温中常出现的问题应引起设计者的重视。外保温的饰面层设计外保温系统是非承重复合系统，饰面层不能选用建筑力学上的不安全的饰面砖做饰面材料，建筑法律规范规定外挂重量不得超过 35Kg/，尤其是高层和超高层，如外挂重量超过规定或超越了外保温系统的自重和安全系数，是个极大的工程安全隐患，其饰面层为钢性，不适合高层建筑的物理性的柔性摆动原理。外保温饰面涂层出现裂纹、开裂、剥离、起皮同样是常见的现象，引起这种现象的原因主要有两方面。一是干燥收缩；二是温差变形。在外保温饰面层中，温差变形引起的开裂是主要的。其中深层的原因是由于材料选择不当彼此不相容，各种材料之间的变形量不匹配造成的。为了避开和减少这种现象的发生，人们基本选择具有弹性变形能力来显示自身抗裂作用的涂料。通常温差和干燥收缩产生的应力是很大的，很容易将涂膜撕裂。而这些弹性涂料一般又不能涂的太厚，否则附着力下降，易揭皮。同时弹性也不能过高，否则耐粘污性、耐擦洗很差。更不能使用涂膜坚硬的无机涂料。无机涂料虽然保色性好，但延展性和柔韧性差。也不宜采纳平涂方法，因采纳平涂方法操作时，材料收缩的方向为一条线，故涂料收缩时，易把涂膜拉裂。应使用化学成分相一致、与外保温系统相融的具有亲和性、柔韧性、透气性、自洁能力优越、与外保温构造变形量设计相协调的外保温专用涂料，其变形方向具有多向性，避开了涂膜拉裂现象。1、（XPS）挤塑板：挤塑聚苯乙烯保温板（XPS），由聚苯乙烯树脂连续挤压出注入催化剂发泡而成。挤压的过程制造出拥有连续均匀的表层及闭孔式结构良好的板材。这种结构的互连壁有一致的厚度，完全不会出现空隙，有良好的抗湿，防潮性能和高抗压、抗冲击能力，并具有吸水率和导热系数都很低的优点。因此近一段时期有应用量加大的趋势。但在已完成的外保温工程中开裂现象比较普遍，开裂和脱落程度也较为严重。挤塑板造成保温系统开裂和脱落有以下原因：与整个系统材料不配套、不相容。未经大型耐候实验验证，在国际和国内的保温行业没有标...
