大同热力公司锅炉房余热回收方案

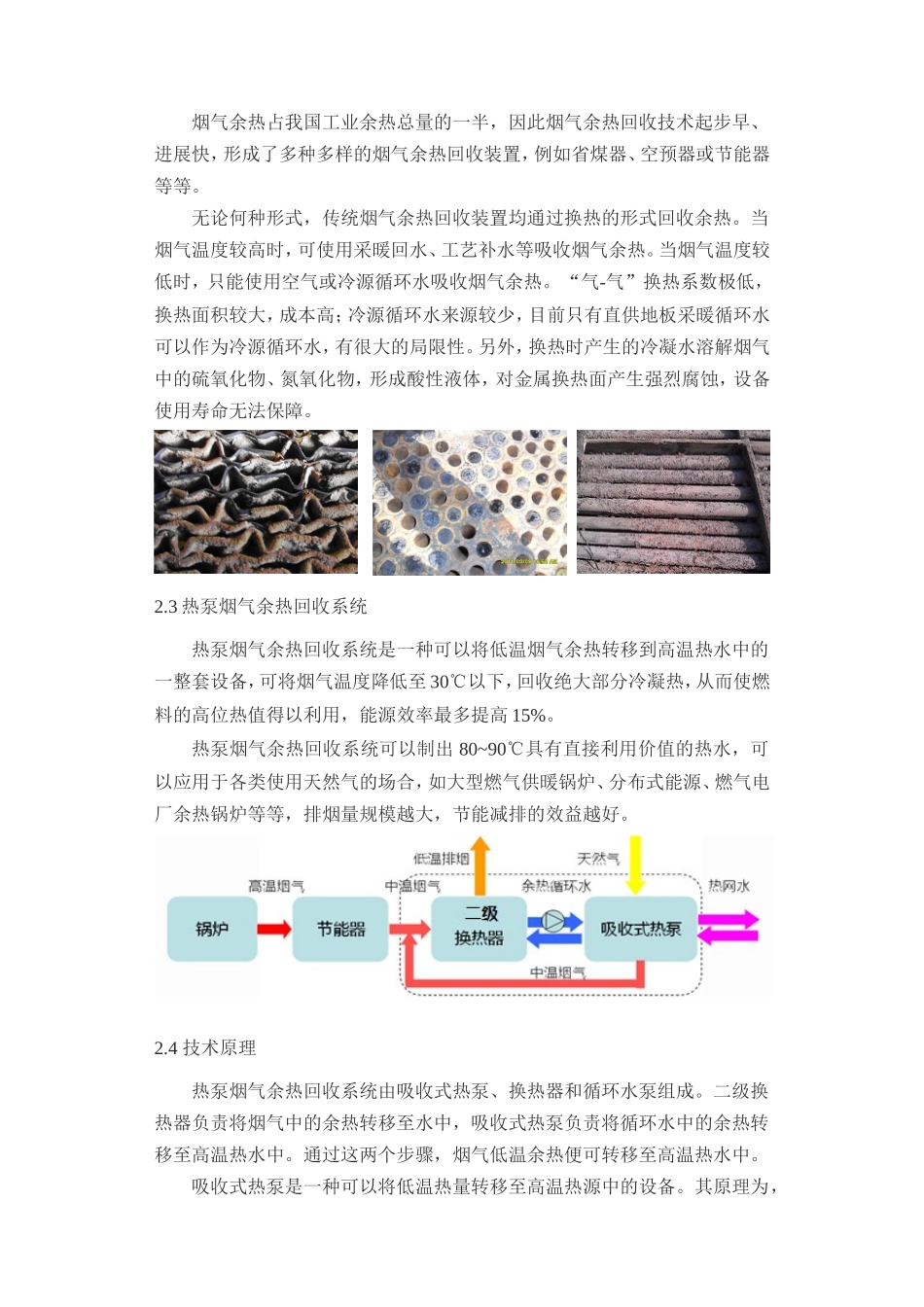

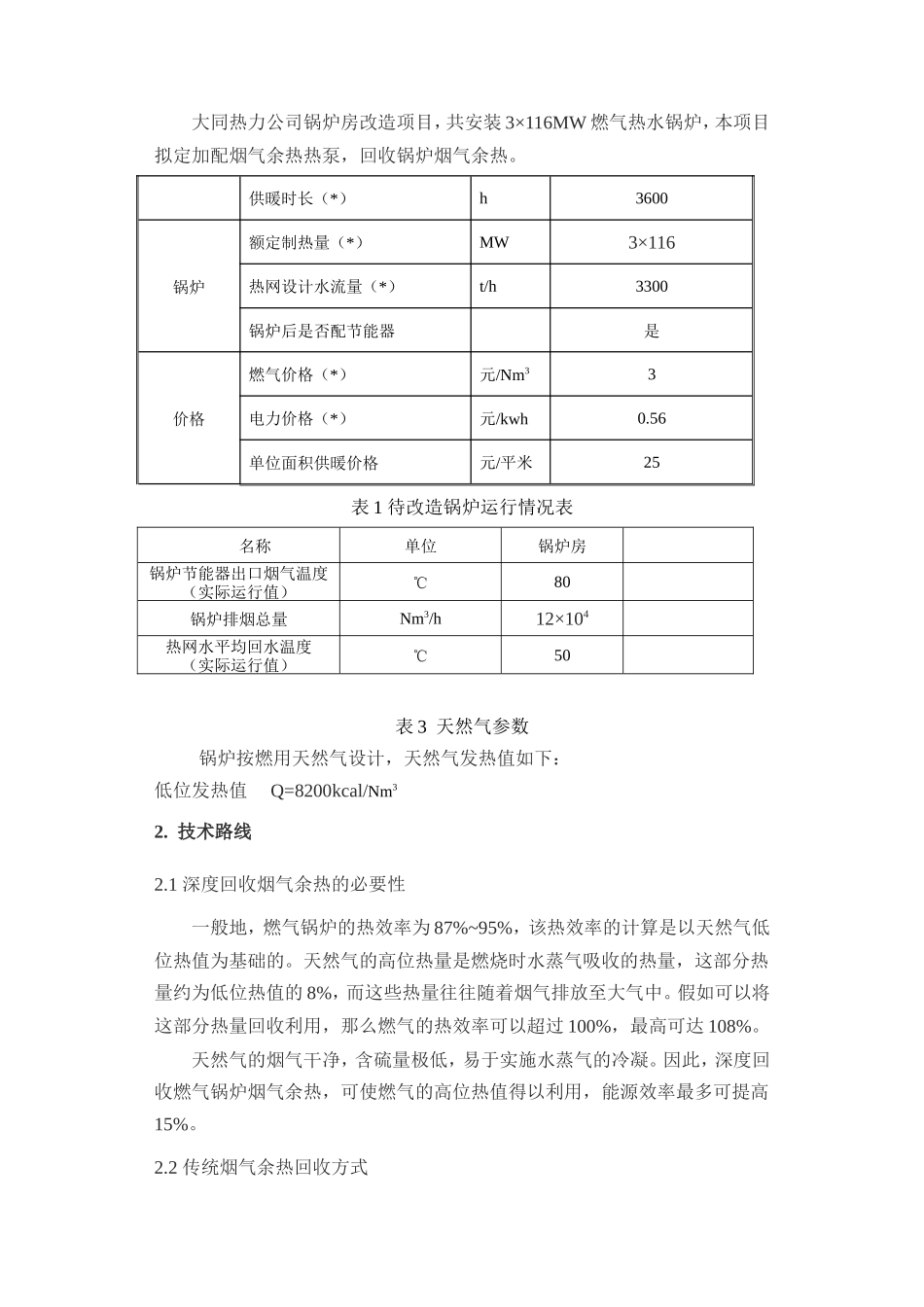

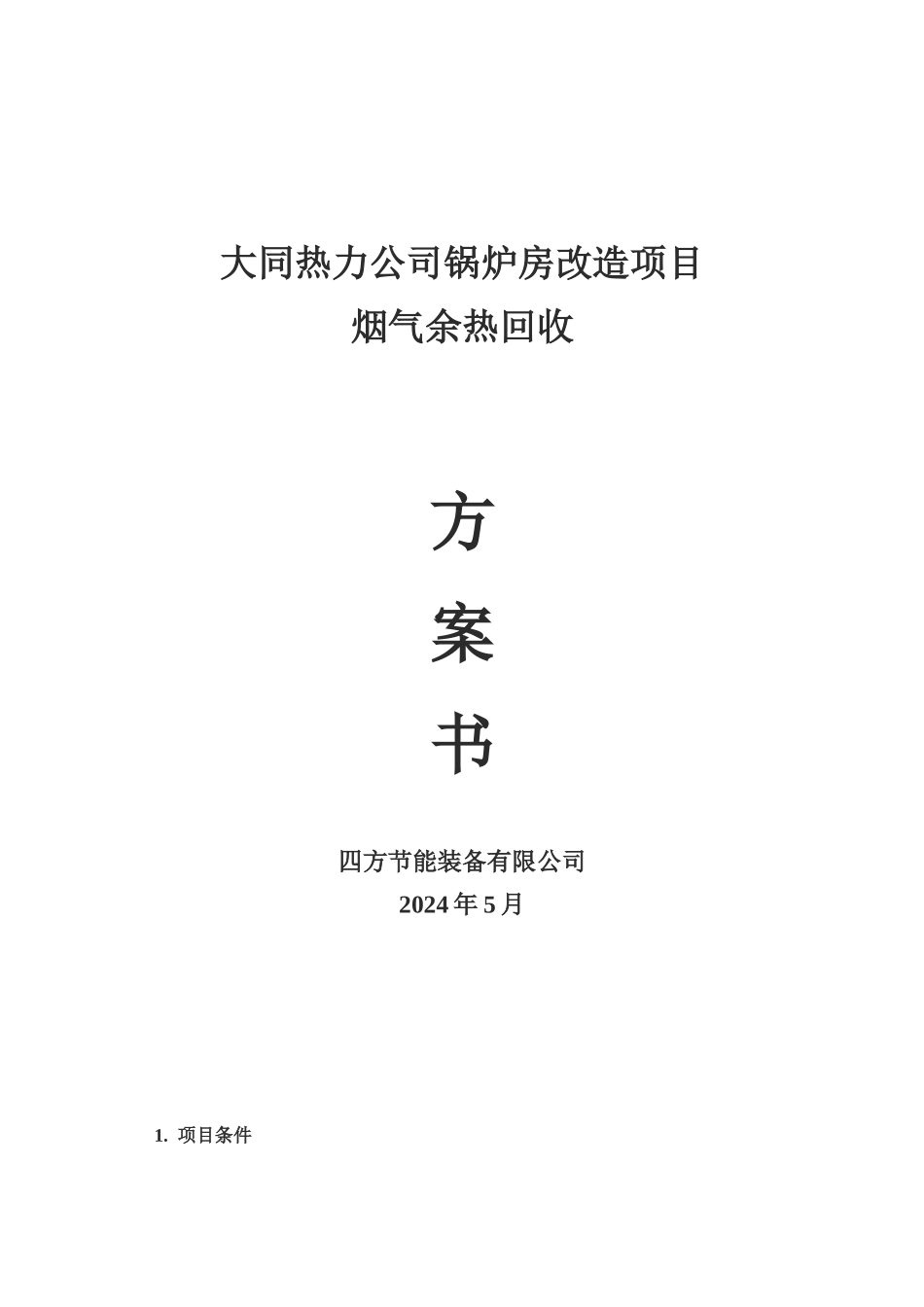

大同热力公司锅炉房改造项目烟气余热回收方案书四方节能装备有限公司2024 年 5 月1. 项目条件大同热力公司锅炉房改造项目，共安装 3×116MW 燃气热水锅炉，本项目拟定加配烟气余热热泵，回收锅炉烟气余热。供暖时长（*）h3600锅炉额定制热量（*）MW3×116热网设计水流量（*）t/h3300锅炉后是否配节能器是价格燃气价格（*）元/Nm33电力价格（*）元/kwh0.56单位面积供暖价格元/平米25表 1 待改造锅炉运行情况表名称单位锅炉房锅炉节能器出口烟气温度（实际运行值）℃80锅炉排烟总量Nm3/h12×104热网水平均回水温度（实际运行值）℃50表 3 天然气参数锅炉按燃用天然气设计，天然气发热值如下：低位发热值 Q=8200kcal/Nm32. 技术路线2.1 深度回收烟气余热的必要性一般地，燃气锅炉的热效率为 87%~95%，该热效率的计算是以天然气低位热值为基础的。天然气的高位热量是燃烧时水蒸气吸收的热量，这部分热量约为低位热值的 8%，而这些热量往往随着烟气排放至大气中。假如可以将这部分热量回收利用，那么燃气的热效率可以超过 100%，最高可达 108%。天然气的烟气干净，含硫量极低，易于实施水蒸气的冷凝。因此，深度回收燃气锅炉烟气余热，可使燃气的高位热值得以利用，能源效率最多可提高15%。2.2 传统烟气余热回收方式烟气余热占我国工业余热总量的一半，因此烟气余热回收技术起步早、进展快，形成了多种多样的烟气余热回收装置，例如省煤器、空预器或节能器等等。无论何种形式，传统烟气余热回收装置均通过换热的形式回收余热。当烟气温度较高时，可使用采暖回水、工艺补水等吸收烟气余热。当烟气温度较低时，只能使用空气或冷源循环水吸收烟气余热。 “气-气”换热系数极低，换热面积较大，成本高；冷源循环水来源较少，目前只有直供地板采暖循环水可以作为冷源循环水，有很大的局限性。另外，换热时产生的冷凝水溶解烟气中的硫氧化物、氮氧化物，形成酸性液体，对金属换热面产生强烈腐蚀，设备使用寿命无法保障。2.3 热泵烟气余热回收系统热泵烟气余热回收系统是一种可以将低温烟气余热转移到高温热水中的一整套设备，可将烟气温度降低至 30℃以下，回收绝大部分冷凝热，从而使燃料的高位热值得以利用，能源效率最多提高 15%。热泵烟气余热回收系统可以制出 80~90℃具有直接利用价值的热水，可以应用于各类使用天然气的场合，如大型燃气供暖锅炉、分布式能源、燃气电厂余热锅炉等等，排烟量规模越大，节能减排的效益越好。2.4 ...
