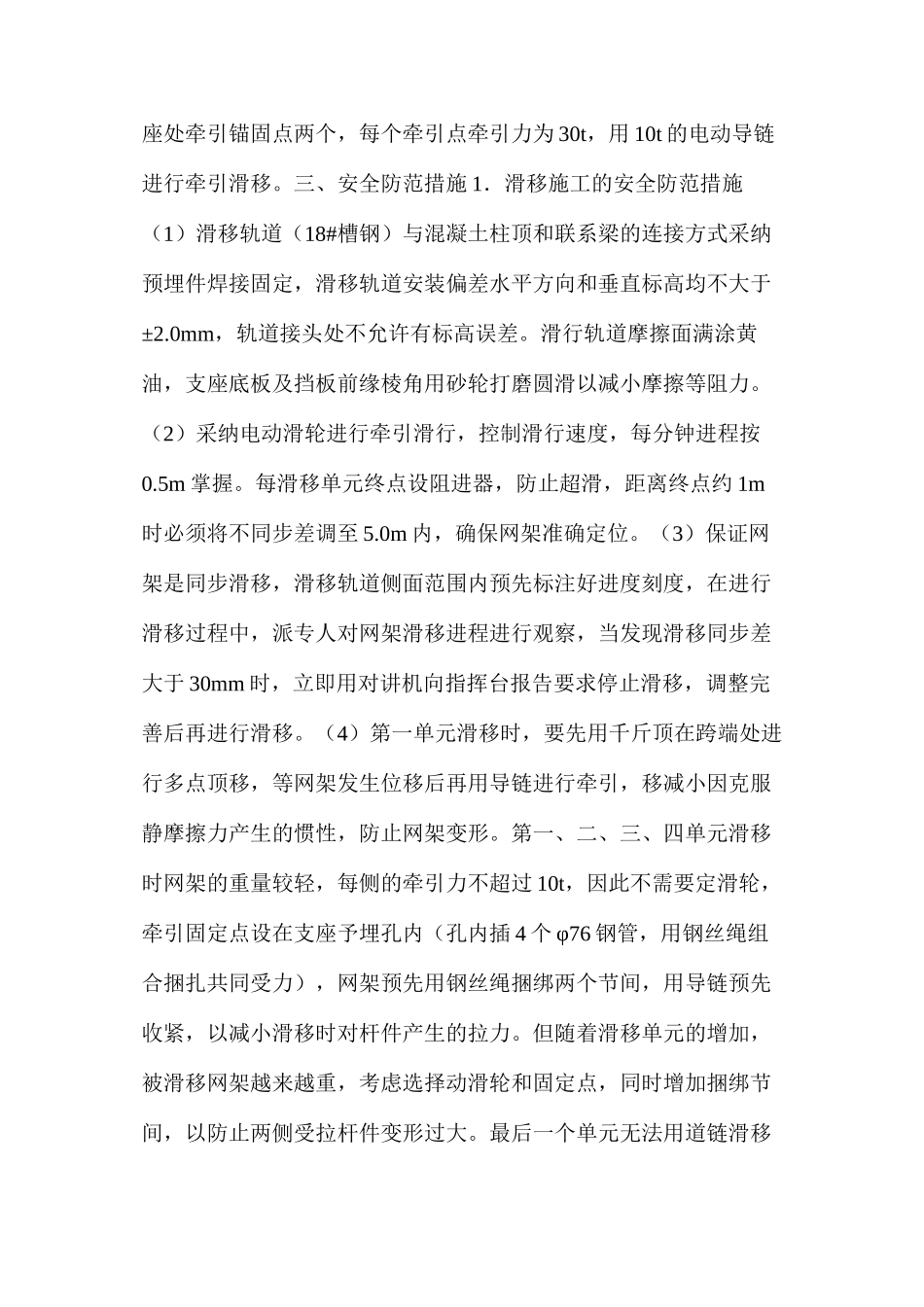

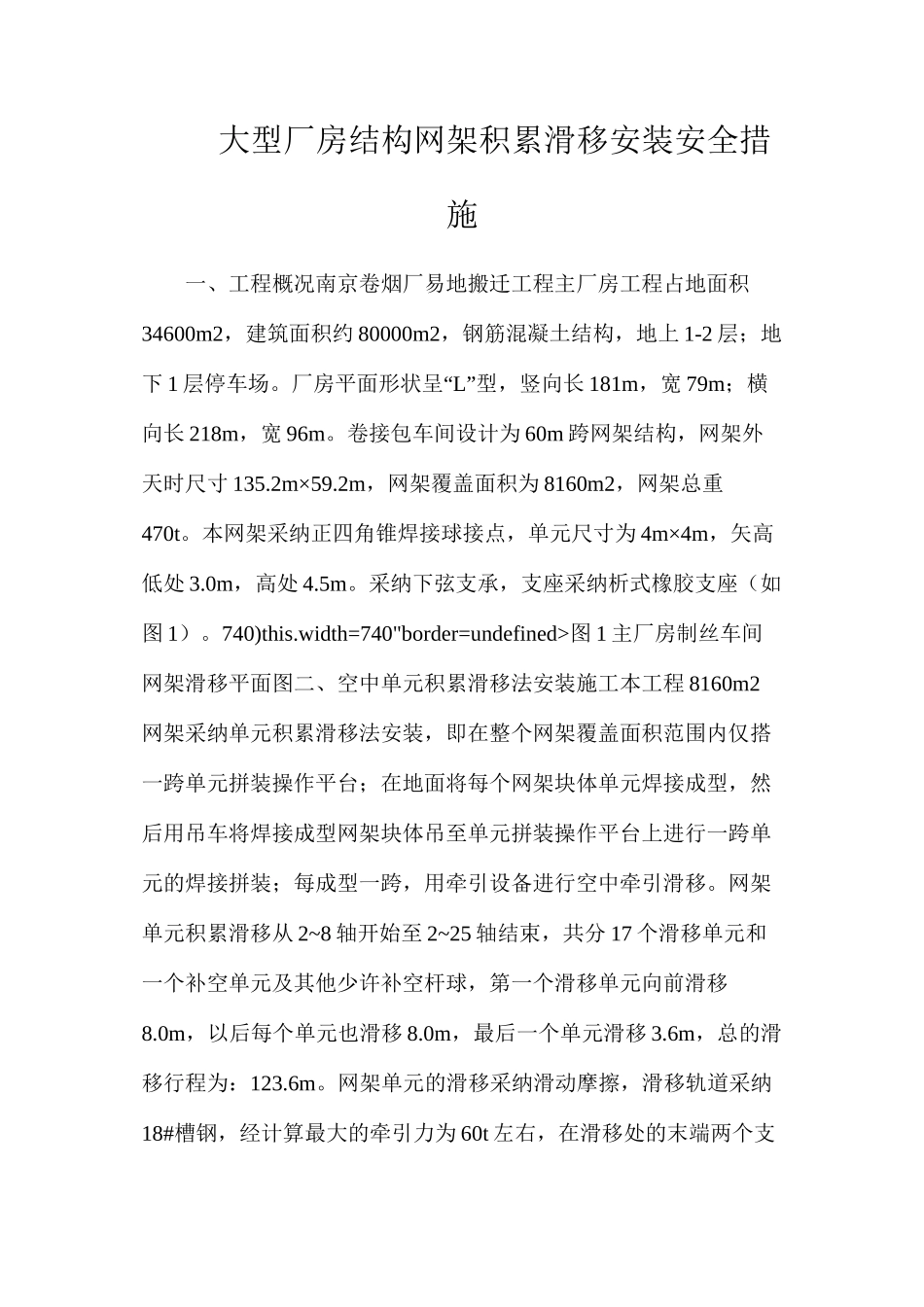

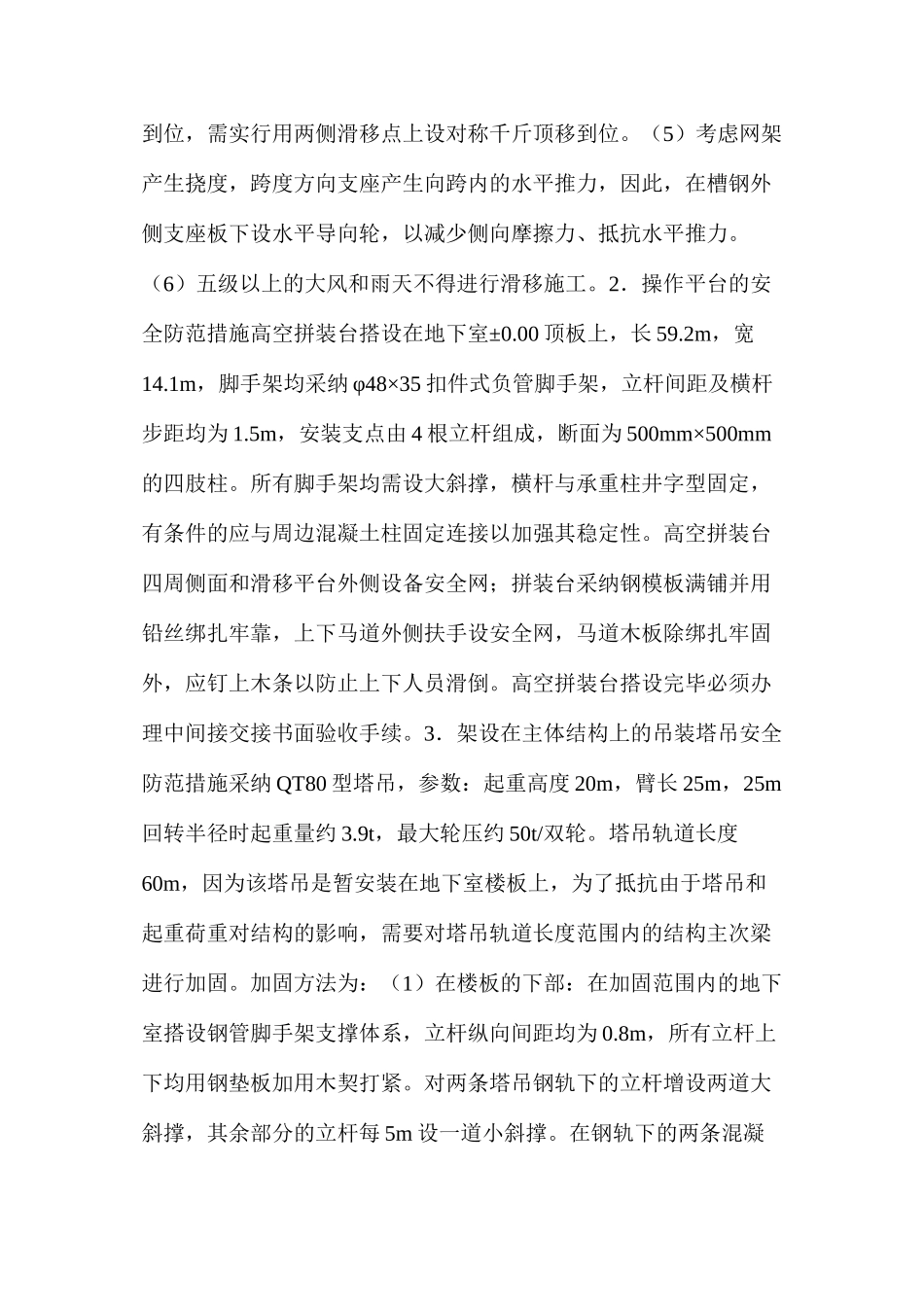

大型厂房结构网架积累滑移安装安全措施一、工程概况南京卷烟厂易地搬迁工程主厂房工程占地面积34600m2,建筑面积约 80000m2,钢筋混凝土结构,地上 1-2 层;地下 1“层停车场。厂房平面形状呈 L”型,竖向长 181m,宽 79m;横向长 218m,宽 96m。卷接包车间设计为 60m 跨网架结构,网架外天时尺寸 135.2m×59.2m,网架覆盖面积为 8160m2,网架总重470t。本网架采纳正四角锥焊接球接点,单元尺寸为 4m×4m,矢高低处 3.0m,高处 4.5m。采纳下弦支承,支座采纳析式橡胶支座(如图 1)。740)this.width=740"border=undefined>图 1 主厂房制丝车间网架滑移平面图二、空中单元积累滑移法安装施工本工程 8160m2网架采纳单元积累滑移法安装,即在整个网架覆盖面积范围内仅搭一跨单元拼装操作平台;在地面将每个网架块体单元焊接成型,然后用吊车将焊接成型网架块体吊至单元拼装操作平台上进行一跨单元的焊接拼装;每成型一跨,用牵引设备进行空中牵引滑移。网架单元积累滑移从 2~8 轴开始至 2~25 轴结束,共分 17 个滑移单元和一个补空单元及其他少许补空杆球,第一个滑移单元向前滑移8.0m,以后每个单元也滑移 8.0m,最后一个单元滑移 3.6m,总的滑移行程为:123.6m。网架单元的滑移采纳滑动摩擦,滑移轨道采纳18#槽钢,经计算最大的牵引力为 60t 左右,在滑移处的末端两个支座处牵引锚固点两个,每个牵引点牵引力为 30t,用 10t 的电动导链进行牵引滑移。三、安全防范措施 1.滑移施工的安全防范措施(1)滑移轨道(18#槽钢)与混凝土柱顶和联系梁的连接方式采纳预埋件焊接固定,滑移轨道安装偏差水平方向和垂直标高均不大于±2.0mm,轨道接头处不允许有标高误差。滑行轨道摩擦面满涂黄油,支座底板及挡板前缘棱角用砂轮打磨圆滑以减小摩擦等阻力。(2)采纳电动滑轮进行牵引滑行,控制滑行速度,每分钟进程按0.5m 掌握。每滑移单元终点设阻进器,防止超滑,距离终点约 1m时必须将不同步差调至 5.0m 内,确保网架准确定位。(3)保证网架是同步滑移,滑移轨道侧面范围内预先标注好进度刻度,在进行滑移过程中,派专人对网架滑移进程进行观察,当发现滑移同步差大于 30mm 时,立即用对讲机向指挥台报告要求停止滑移,调整完善后再进行滑移。(4)第一单元滑移时,要先用千斤顶在跨端处进行多点顶移,等网架发生位移后再用导链进行牵引,移减小因克服静摩擦力产生的惯性,防止网架变形。第一、二、三、四单元滑移...
