大跨度网架施工方案分析

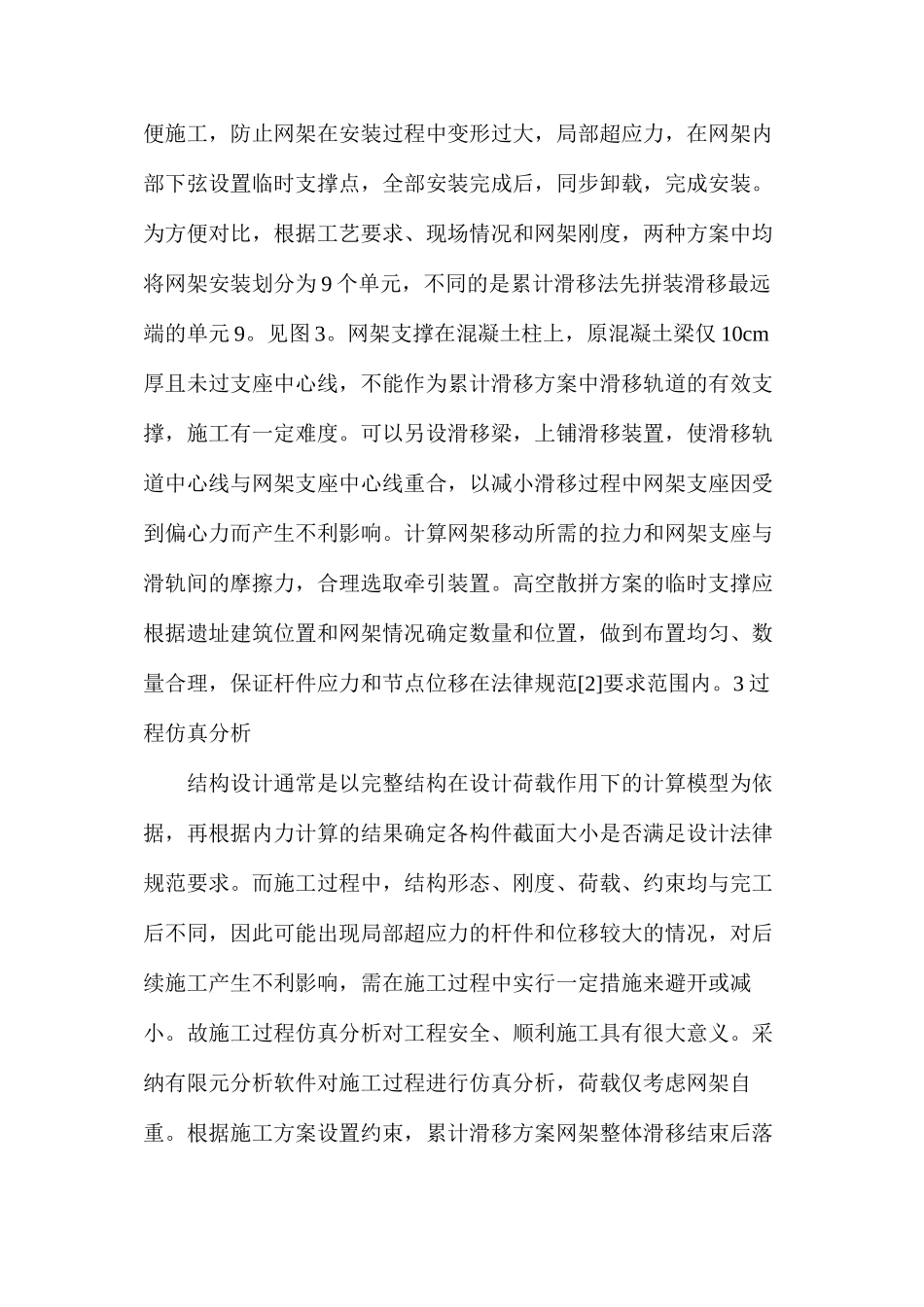

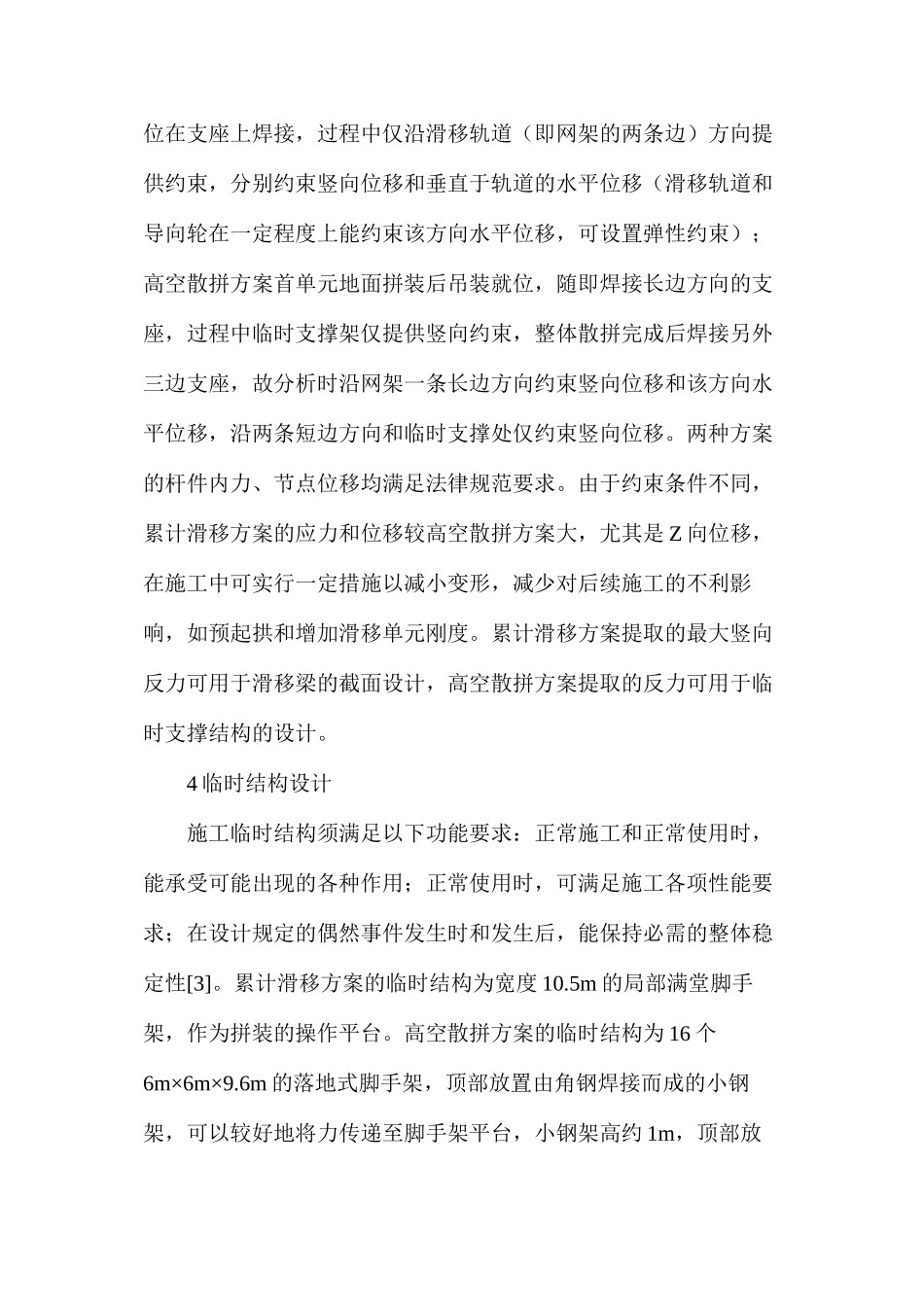

大跨度网架施工方案分析【摘要】：针对某大跨度网架施工方案进行对比仿真分析，结合工程难点特点，提出高空散拼法和累计滑移法两种施工方案，通过施工工艺、过程仿真分析及临时结构设计、现场实际情况等综合因素论证分析，最终确定实施方案。【关键词】：网架；施工方案；过程仿真分析1 工程概况河南省某官窖遗址展示厅工程为双层螺栓球网架，平面尺寸63m×67.5m，四边点支撑，柱顶标高 10.65m，总质量约 330t。官窖遗址位于展示厅内，全部被钢网架所覆盖，平面尺寸25.6m×34.1m，采纳螺栓球网架可避开焊接施工对遗址建筑的影响且较环保。2。2 施工方案比选由于展示厅南北地形高差接近 4m，同时考虑官窖遗址建筑物，首先排除网架在地面拼装整体顶升的方案，只能在高空进行散拼。高空散拼如采纳全场搭设满堂红脚手架加原建筑物上方设置滑移平台的方案，则工期较长，措施费用较高，不合理。网架累计滑移方案，即在场地一侧搭设局部满堂红脚手架，在脚手架上进行高空散拼，局部散拼完成后，向场地另一侧滑移，滑移出脚手架后，再在脚手架上累积拼装，直至全部滑移到位，整体落位进行支座焊接。首单元地面拼装，起重机吊装，其余单元高空散拼方案。为方便施工，防止网架在安装过程中变形过大，局部超应力，在网架内部下弦设置临时支撑点，全部安装完成后，同步卸载，完成安装。为方便对比，根据工艺要求、现场情况和网架刚度，两种方案中均将网架安装划分为 9 个单元，不同的是累计滑移法先拼装滑移最远端的单元 9。见图 3。网架支撑在混凝土柱上，原混凝土梁仅 10cm厚且未过支座中心线，不能作为累计滑移方案中滑移轨道的有效支撑，施工有一定难度。可以另设滑移梁，上铺滑移装置，使滑移轨道中心线与网架支座中心线重合，以减小滑移过程中网架支座因受到偏心力而产生不利影响。计算网架移动所需的拉力和网架支座与滑轨间的摩擦力，合理选取牵引装置。高空散拼方案的临时支撑应根据遗址建筑位置和网架情况确定数量和位置，做到布置均匀、数量合理，保证杆件应力和节点位移在法律规范[2]要求范围内。3 过程仿真分析结构设计通常是以完整结构在设计荷载作用下的计算模型为依据，再根据内力计算的结果确定各构件截面大小是否满足设计法律规范要求。而施工过程中，结构形态、刚度、荷载、约束均与完工后不同，因此可能出现局部超应力的杆件和位移较大的情况，对后续施工产生不利影响，需在施工过程中实行一定措施来避开或减小。故施工过程仿真...
