存储方案建议书

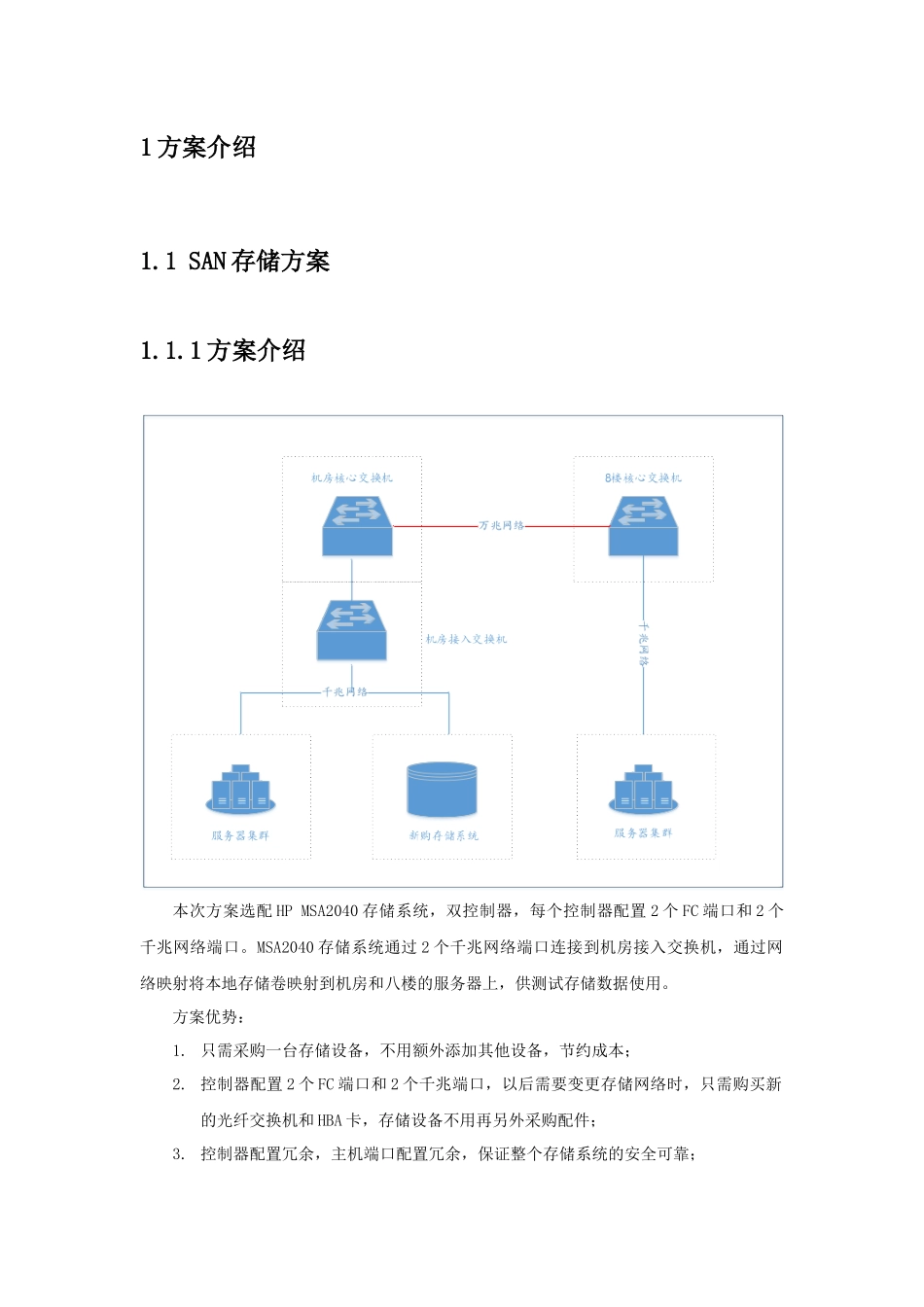

存储方案建议书1 方案介绍1.1 SAN 存储方案1.1.1 方案介绍本次方案选配 HP MSA2040 存储系统，双控制器，每个控制器配置 2 个 FC 端口和 2 个千兆网络端口。MSA2040 存储系统通过 2 个千兆网络端口连接到机房接入交换机，通过网络映射将本地存储卷映射到机房和八楼的服务器上，供测试存储数据使用。方案优势：1. 只需采购一台存储设备，不用额外添加其他设备，节约成本；2. 控制器配置 2 个 FC 端口和 2 个千兆端口，以后需要变更存储网络时，只需购买新的光纤交换机和 HBA 卡，存储设备不用再另外采购配件；3. 控制器配置冗余，主机端口配置冗余，保证整个存储系统的安全可靠；1.1.2 方案配置名称描 述数量HP MSA 2040 HP MSA 2040 SAN Dual Controller LFF StorageHP MSA 2040 Storage LFF FC / iSCSI 可扩展接口双控存储：每个控制器 4GB 缓存；每个控制器有 4 个主机端口；4 个光纤模块；4 个 1Gb RJ-45 模块；可支持 1GbE/10GbE iSCSI 和 8Gb/16Gb FC SFP 模块；最大支持 64 个主机；1 个 12LFF 主机磁盘柜；12 块2TB 6G SAS 7.2K LFF；最大支持 7 个扩展柜 96 颗 LFF 硬盘；支持 SAS、SSD 固态硬盘混插；最大支持 512 个 LUN；支持基于控制器的快照及复制（已含 64 个，最大支持 512 个，可选支持远程）；冗余电源风扇11.2 NAS 存储方案1.2.1 方案介绍方案主要由两个部分构成，即 NAS 网关和前端应用服务器。NAS 网关安装 Windows Storage Server 2024 R2, Standard Edition 操作系统，通过 SMB 和 NFS 协议将存储空间共享到局域网络的 windows 和 linux 主机，从而实现文件的存储和提取。1.2.2 方案配置名称描 述数量HP StoreEasy 1640 HP StoreEasy 1640 24TB 容量存储系统，标配 8 个 3TB 6G 7.2K RPM SATA LFF HDDs（剩 4 个可用插槽）；标配 2 个 300GB 6G 10K RPM SFF 硬盘作为系统盘，配置 Raid1,预装 OS 系统；2U 机架式；标配 1 个 Intel Xeon E5-2407v2 处理器；12GB(3 x 4GB PC3L-12800R )寄存式低电压；HP P822/2GB FBWC 阵列卡 ；集成Ethernet 1Gb 4-port 366i 自适应千兆以太网卡；750W 冗余热插拔电源；集成 iLO 高级远程管理端口软件特性包括:支持卷影印拷贝（快照）；标配无限客户端访问授权；支持 SMB/CIFS, NFS, HTTP, FTP, and WebDAV 协议；内置Microsoft Windows Storage Server 2024 R2；内置 iSCSI Software Target 及存储管理软件；支持自动分层与数据重删功能 12 产品介绍
