定向钻施工方案

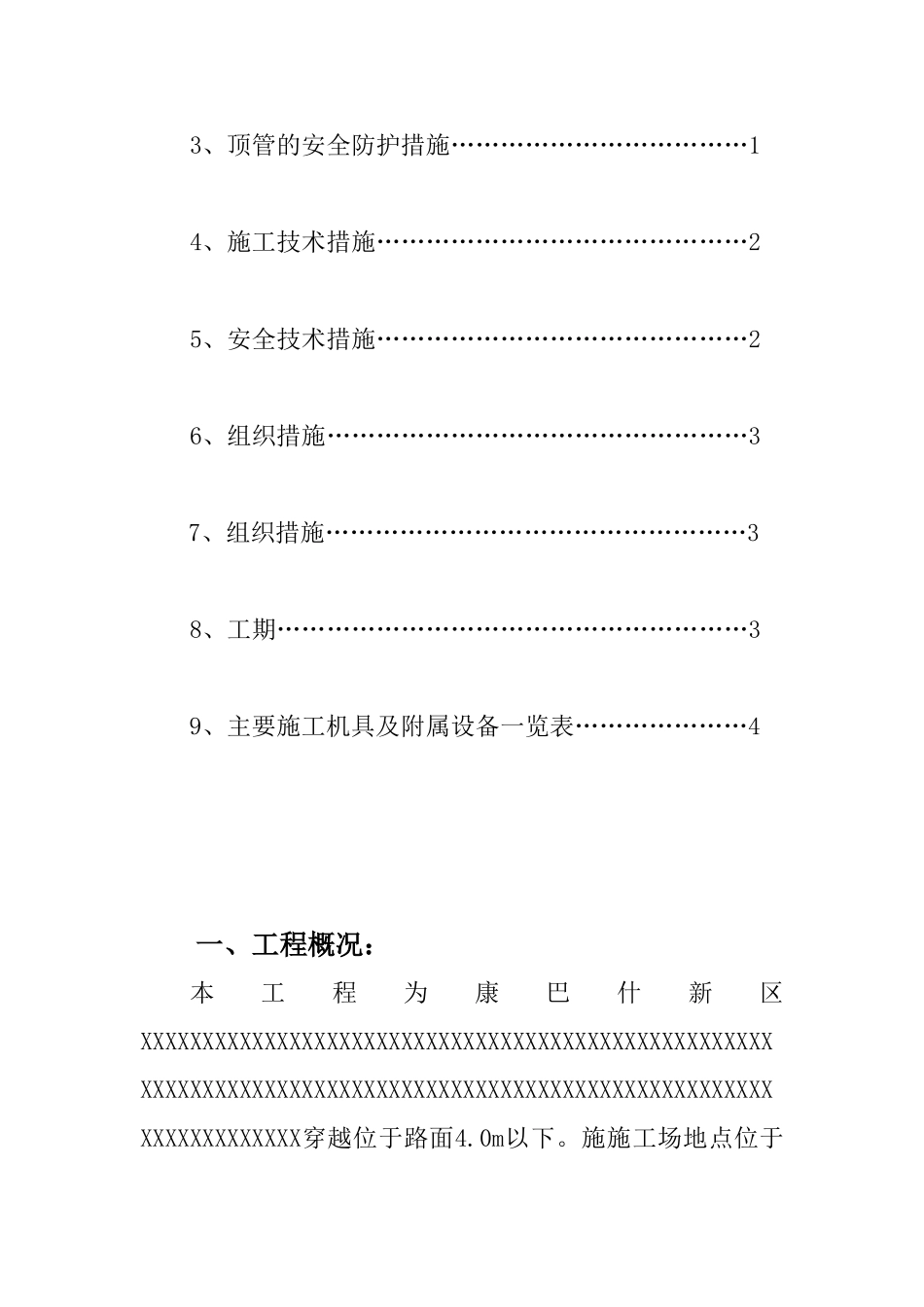

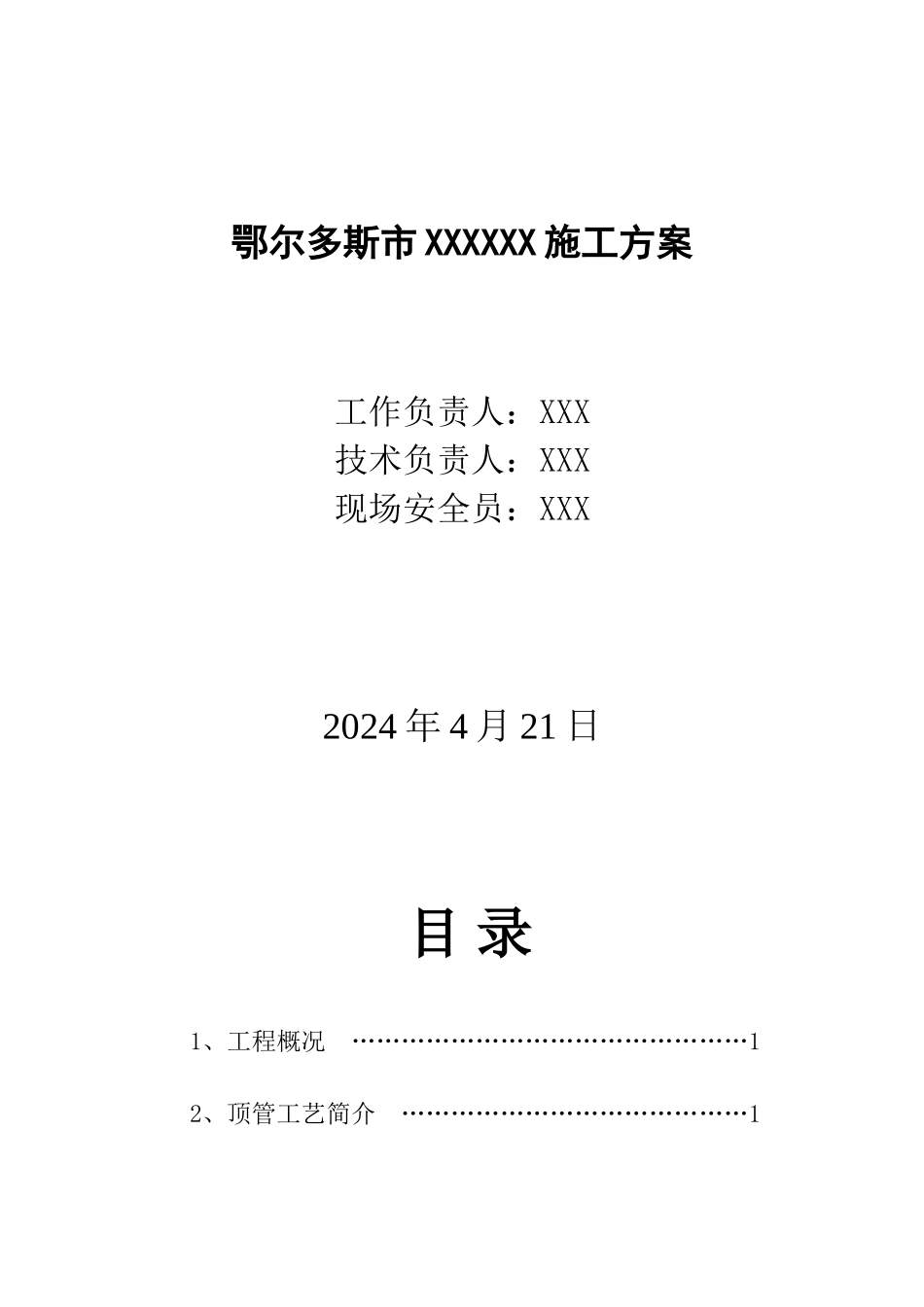

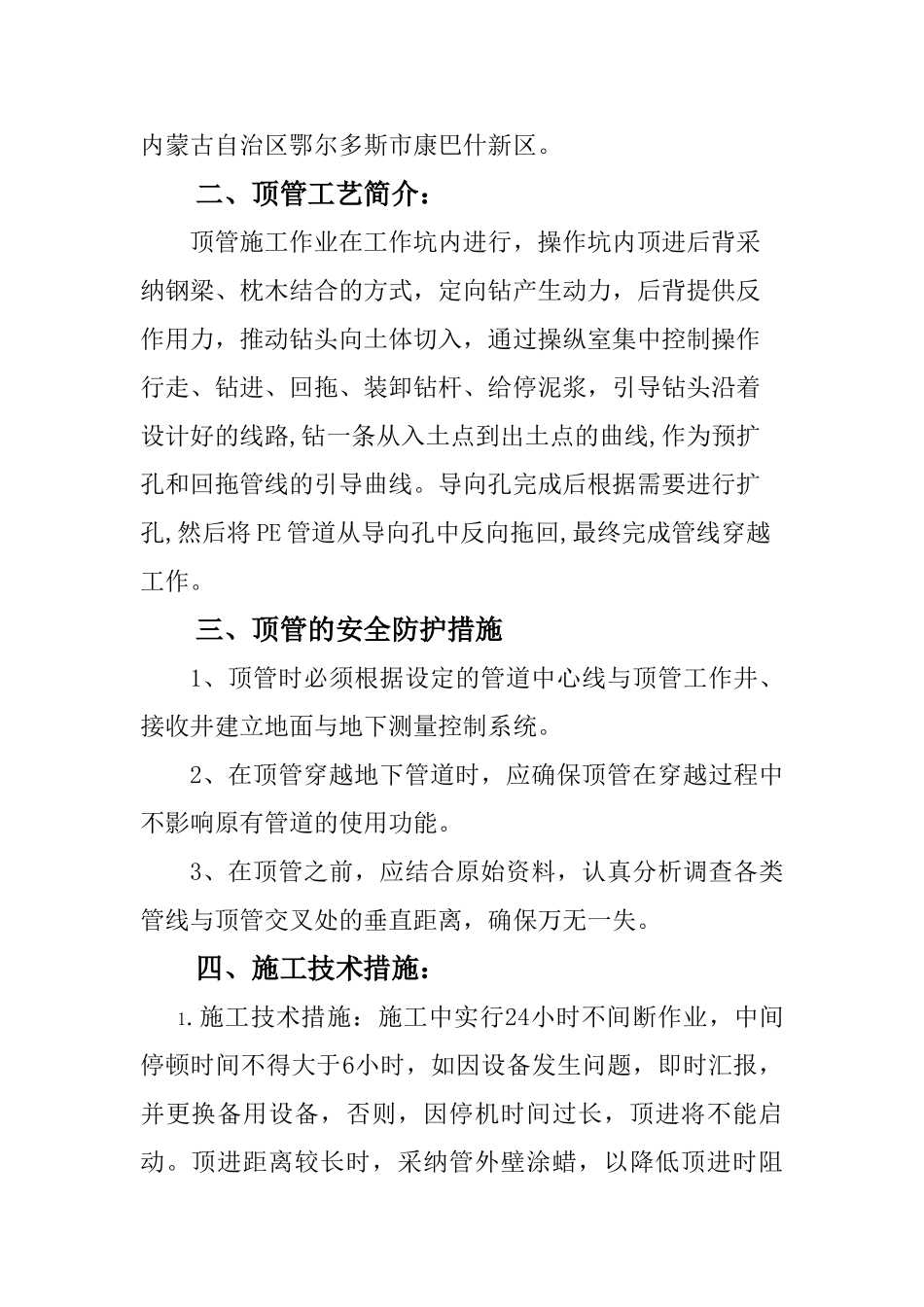

鄂尔多斯市 XXXXXX 施工方案工作负责人：XXX技术负责人：XXX现场安全员：XXX2024 年 4 月 21 日 目 录 1、工程概况 …………………………………………12、顶管工艺简介 ……………………………………13、顶管的安全防护措施………………………………14、施工技术措施………………………………………25、安全技术措施………………………………………26、组织措施……………………………………………37、组织措施……………………………………………38、工期…………………………………………………39、主要施工机具及附属设备一览表…………………4一、工程概况：本工程为康巴什新区XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX穿越位于路面4.0m以下。施施工场地点位于内蒙古自治区鄂尔多斯市康巴什新区。二、顶管工艺简介：顶管施工作业在工作坑内进行，操作坑内顶进后背采纳钢梁、枕木结合的方式，定向钻产生动力，后背提供反作用力，推动钻头向土体切入，通过操纵室集中控制操作行走、钻进、回拖、装卸钻杆、给停泥浆，引导钻头沿着设计好的线路,钻一条从入土点到出土点的曲线,作为预扩孔和回拖管线的引导曲线。导向孔完成后根据需要进行扩孔,然后将 PE 管道从导向孔中反向拖回,最终完成管线穿越工作。三、顶管的安全防护措施1、顶管时必须根据设定的管道中心线与顶管工作井、接收井建立地面与地下测量控制系统。2、在顶管穿越地下管道时，应确保顶管在穿越过程中不影响原有管道的使用功能。3、在顶管之前，应结合原始资料，认真分析调查各类管线与顶管交叉处的垂直距离，确保万无一失。四、施工技术措施：1.施工技术措施：施工中实行24小时不间断作业，中间停顿时间不得大于6小时，如因设备发生问题，即时汇报，并更换备用设备，否则，因停机时间过长，顶进将不能启动。顶进距离较长时，采纳管外壁涂蜡，以降低顶进时阻力。2.作业方式和顶进距离：施工中将24小时连续作业，采纳机械顶进，技术人员连续测量轴线找点修整，而后进行高程测量。为保证轴线的准确，地面轴线引入作业坑内并不少于2次的复测，无误后，引入作业坑内测量，测量所用线坠的两侧取平均值记入测量记录。 3.顶进：操作人员坐在定向钻机操作处，详细观察主机各种参数发现问题，及时停机汇报。现场工作人员必须配戴安全帽。不戴安全帽的人员，不得进入施工现场。4.质量保证措施：（1）...
