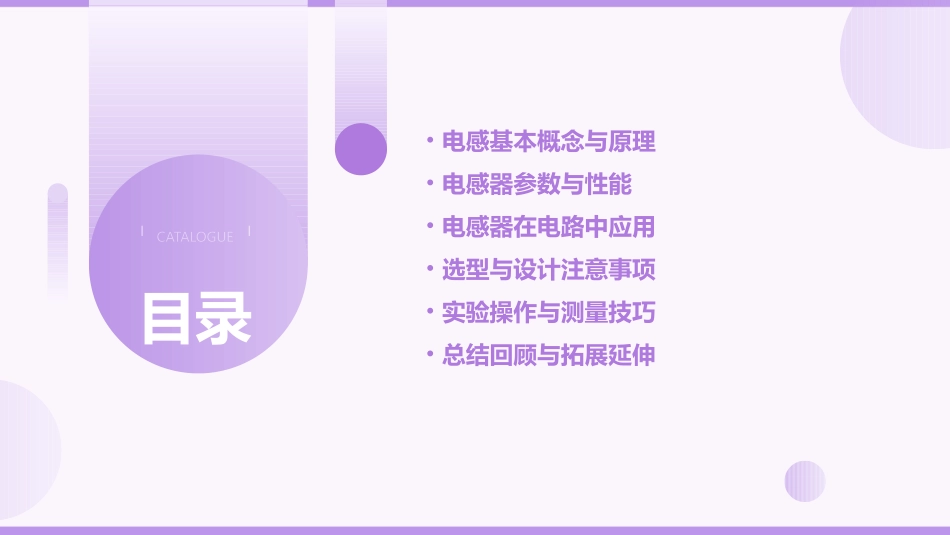

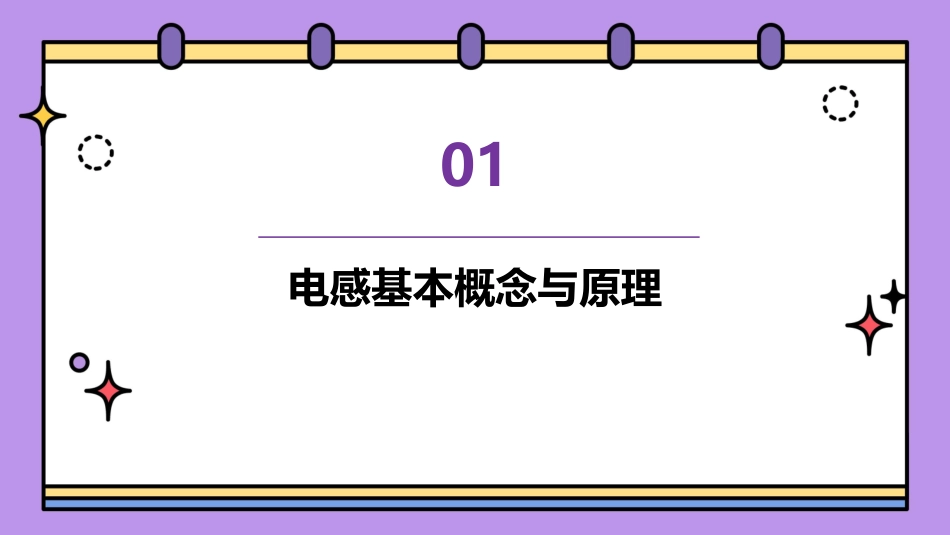

电感教案amp(精选)CATALOGUE目录•电感基本概念与原理•电感器参数与性能•电感器在电路中应用•选型与设计注意事项•实验操作与测量技巧•总结回顾与拓展延伸01电感基本概念与原理电感是指导体在磁场中运动时，由于导体内部磁通量的变化而产生的感应电动势的现象。电感定义电感在电路中主要起到储存和释放磁场能量的作用，同时能够阻碍电流的变化，具有滤波、稳压、调谐等功能。电感作用电感定义及作用磁场与电感关系磁场产生当导体中有电流通过时，会在其周围产生磁场，磁场方向与电流方向遵循右手定则。磁通量变化当导体中的电流发生变化时，其周围的磁通量也会随之变化，从而在导体中产生感应电动势。电感大小与磁场关系电感的大小与导体周围的磁场强度、磁通量变化率以及导体的形状、尺寸等因素有关。电感器类型及特点空心电感器由绕在绝缘骨架上的导线构成，无铁芯。具有线性度好、稳定性高、高频特性优良等特点。铁芯电感器在空心电感器的基础上加入铁芯，增加磁导率，提高电感量。具有体积小、重量轻、价格低等优点，但存在饱和现象和涡流损耗。磁珠电感器采用铁氧体材料制成，具有高阻抗、低损耗、宽频带等特点。适用于高频电路中的滤波、抗干扰等场合。贴片电感器采用表面贴装技术，具有体积小、重量轻、易于自动化生产等优点。广泛应用于移动通信、计算机、汽车电子等领域。02电感器参数与性能电感值表示电感器储存磁能的能力，单位为亨利（H）。电感值定义影响因素电感值测量电感值受线圈匝数、磁芯材料、磁芯截面积和磁路长度等因素影响。通常采用电桥法、谐振法或阻抗分析仪等方法进行测量。030201电感值及其影响因素电感器在正常工作条件下所能承受的最大电流值，超过此值可能导致电感器过热或损坏。额定电流电感器在正常工作条件下所能承受的最大电压值，需根据应用场合选择合适的电压等级。电压范围在选择电感器时，需确保其额定电流和电压范围满足实际应用需求，并留有一定的安全裕量。选型注意事项额定电流与电压范围Q值定义Q值计算Q值影响因素高Q值电感器特点品质因数Q值分析品质因数Q值是衡量电感器性能的重要指标，表示电感器在特定频率下的储能效率。电感器的Q值受线圈电阻、磁芯损耗和分布电容等因素影响。Q值等于电感器的感抗与其等效电阻的比值，即Q=ωL/R。高Q值电感器具有低损耗、高效率和高频率响应等特点，适用于高性能电子设备和通信系统等领域。03电感器在电路中应用在低频滤波电路中，电感器与电容器组合使用，构成LC滤波器。电感器在此主要起储能作用，将交流信号中的高频成分滤除。低频滤波在高频滤波电路中，电感器作为高频扼流圈使用，阻止高频信号通过，只允许低频信号通过。高频滤波共模电感器在共模滤波电路中应用广泛，用于抑制共模干扰信号，提高信号的传输质量。共模滤波滤波电路中应用晶体振荡器在晶体振荡器中，电感器与石英晶体等元件配合使用，构成高精度、高稳定性的振荡电路。LC振荡电路电感器和电容器组成LC振荡电路，用于产生特定频率的振荡信号。通过调整电感器和电容器的参数，可以改变振荡频率。RC振荡电路虽然RC振荡电路主要由电阻和电容组成，但在某些情况下，电感器可用于改善振荡波形或提高振荡频率稳定性。振荡电路中应用电感器在电路中可以起到耦合作用，将两个或多个电路相互连接起来，实现信号的传输和能量的转移。通过调整电感器的参数，可以改变耦合系数和耦合效率。耦合作用在某些情况下，电感器也可以起到隔离作用。例如，在开关电源中，利用电感器的自感和互感特性，可以实现输入与输出之间的电气隔离，提高电源的安全性和稳定性。同时，电感器还可以抑制开关管产生的尖峰电压和电流，保护开关管免受损坏。隔离作用耦合和隔离作用04选型与设计注意事项03选择合适的电感值和精度根据电路需求选择合适的电感值和精度，以确保电路的稳定性和性能。01根据应用需求选择电感类型不同的应用需要不同类型的电感，例如，电源电路中的滤波电感需要选择具有高饱和电流和低直流电阻的电感。02考虑电感的工作频率电感的工作频率应与电路中的工作频率相匹配，以避免不必要的损耗和发热。选型原则和方法磁芯材料和结构磁芯材...
