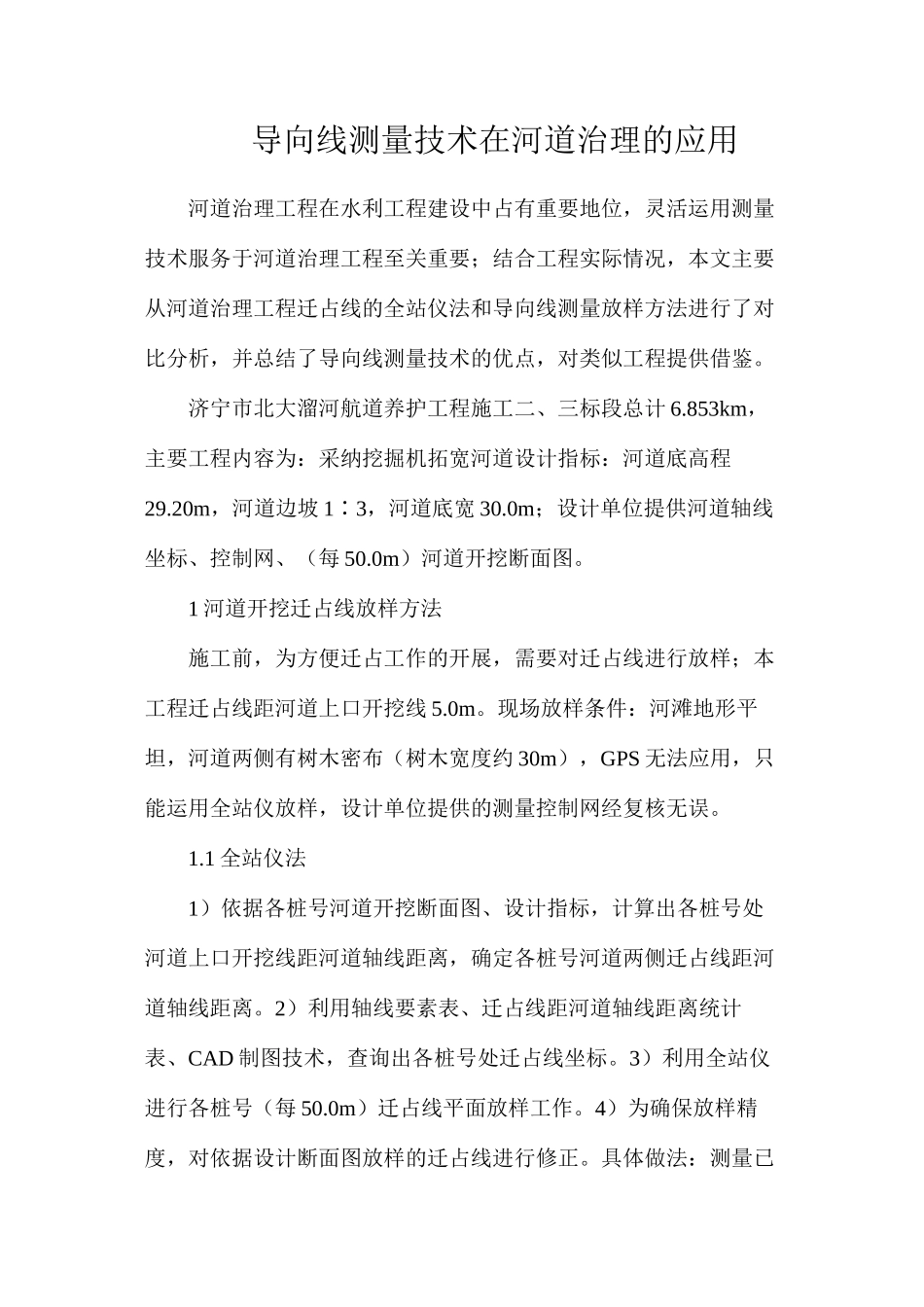

导向线测量技术在河道治理的应用河道治理工程在水利工程建设中占有重要地位，灵活运用测量技术服务于河道治理工程至关重要；结合工程实际情况，本文主要从河道治理工程迁占线的全站仪法和导向线测量放样方法进行了对比分析，并总结了导向线测量技术的优点，对类似工程提供借鉴。济宁市北大溜河航道养护工程施工二、三标段总计 6.853km，主要工程内容为：采纳挖掘机拓宽河道设计指标：河道底高程29.20m，河道边坡 13∶ ，河道底宽 30.0m；设计单位提供河道轴线坐标、控制网、（每 50.0m）河道开挖断面图。1 河道开挖迁占线放样方法施工前，为方便迁占工作的开展，需要对迁占线进行放样；本工程迁占线距河道上口开挖线 5.0m。现场放样条件：河滩地形平坦，河道两侧有树木密布（树木宽度约 30m），GPS 无法应用，只能运用全站仪放样，设计单位提供的测量控制网经复核无误。1.1 全站仪法1）依据各桩号河道开挖断面图、设计指标，计算出各桩号处河道上口开挖线距河道轴线距离，确定各桩号河道两侧迁占线距河道轴线距离。2）利用轴线要素表、迁占线距河道轴线距离统计表、CAD 制图技术，查询出各桩号处迁占线坐标。3）利用全站仪进行各桩号（每 50.0m）迁占线平面放样工作。4）为确保放样精度，对依据设计断面图放样的迁占线进行修正。具体做法：测量已放样的各断面迁占线处上口开挖线高程，与设计断面图中开挖线高程相比较；依据高程差、河道坡比对各断面迁占线进行修正，修正计算表如表 1 所示。经现场实践，此方法虽可以直接放样出河道左、右岸迁占线，但由于放样区域树木密目，部分局域有鱼塘分布，放样需频繁转点、加密控制网，耗时耗力，放样效率较低，对测量人员的积极性产生一定影响；二标段全长 2.95km 采纳此方法放样用时 7d，详见图 1。1.2 导向线法此方法可概括为将 CAD“”制图中 轴线偏移 与现场放样进行有效结合，为避开树木、鱼塘等不利条件对放样的影响，结合现场条“”件，以 与河道轴线相平行且便于放样控制的导向线 作为基准线，放样迁占线，详见图 2。1）依据设计轴线要素表，利用 CAD 制图软件绘出河道轴线，每 50.0m 对轴线进行分段。2）为避开树木、鱼塘等放样不利条件，利用已绘出的河道轴线、CAD“制图中的 偏”移命令 ，对河道轴线进行偏移，分别绘制左岸距河道轴线60.0m、70.0m 的 A 导向线、B 导向线、右岸距河道轴线 60.0m 的 C导向线，并对每条导向线各桩号处（每 50.0m）坐标进...
