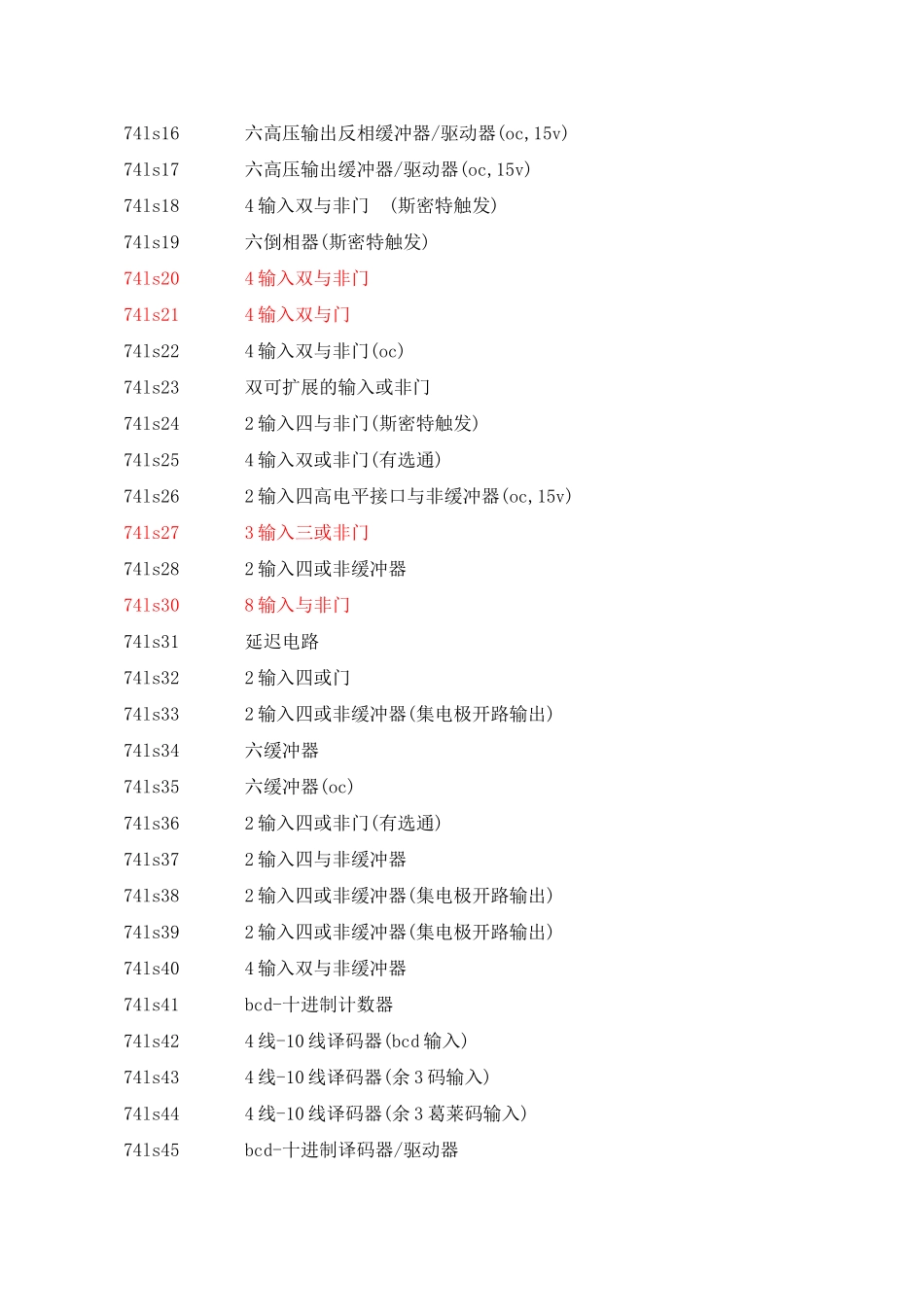

74 芯片特性分类使总汇一、74HC/LS/HCT/F 系列芯片的区别1、LS 是低功耗肖特基,HC 是高速 COMS，LS 的速度比 HC 略快，HCT 输入输出与 LS兼容,但是功耗低，F 是高速肖特基电路；2、LS 是 TTL 电平，HC 是 COMS 电平；3、LS 输入开路为高电平,HC 输入不允许开路, HC 一般都要求有上下拉电阻来确定输入端无效时的电平，LS 却没有这个要求；4、LS 输出下拉强上拉弱,HC 上拉下拉相同；5、工作电压不同,LS 只能用 5V,而 HC 一般为 2V 到 6V；6、电平不同，LS 是 TTL 电平,其低电平和高电平分别为 0.8 和 V2.4,而 CMOS 在工作电压为 5V 时分别为 0.3V 和 3.6V,所以 CMOS 可以驱动 TTL,但反过来是不行的；7、驱动能力不同,LS 一般高电平的驱动能力为 5mA,低电平为 20mA；而 CMOS 的高低电平均为 5mA；8、CMOS 器件抗静电能力差,易发生栓锁问题,所以 CMOS 的输入脚不能直接接电源.二、74 系列集成电路分类:1、按型号分类（1）74××(标准型);（2）74LS××(低功耗肖特基);（3）74S××(肖特基);（4）74ALS××(先进低功耗肖特基);（5）74AS××(先进肖特基);（6）74F××(高速).（7）HC 为 COMS 工作电平---高速 CMOS（8）HCT 为 TTL 工作电平,可与 74LS 系列互换使用---高速 CMOS（9）HCU 适用于无缓冲级的 CMOS 电路---高速 CMOS注:同型号的 74 系列、74HC 系列、74LS 系列芯片,逻辑功能上是一样的。2、按功能分类（1）反相器 驱动器 LS04 LS05 LS06 LS07 LS125 LS240 LS244 LS245 （2）与门 与非门 LS00 LS08 LS10 LS11 LS20 LS21 LS27 LS30 LS38 （3）或门 或非门 与或非门 LS02 LS32 LS51 LS64 LS65 （4）异或门 比较器 LS86 （5）译码器 LS138 LS139 （6）寄存器 LS74 LS175 LS373 （7）反相器: 74LS05 74LS04 74LS06 （8）驱动器: 74LS07 74LS125 74LS245 三、各型号作用汇总74ls00 2 输入四与非门 74ls01 2 输入四与非门 (oc) 74ls02 2 输入四或非门 74ls03 2 输入四与非门 (oc) 74ls04 六倒相器 74ls05 六倒相器(oc) 74ls06 六高压输出反相缓冲器/驱动器(oc,30v) 74ls07 六高压输出缓冲器/驱动器(oc,30v) 74ls08 2 输入四与门 74ls09 2 输入四与门(oc) 74ls10 3 输入三与非门 74ls11 3 输入三与门 74ls12 3 输入三与非门 (oc) 74ls13 4 输入双与非门 (斯密特触发) 74ls14...
