嵌入式开发课件-7章 信号的运算和处理题解

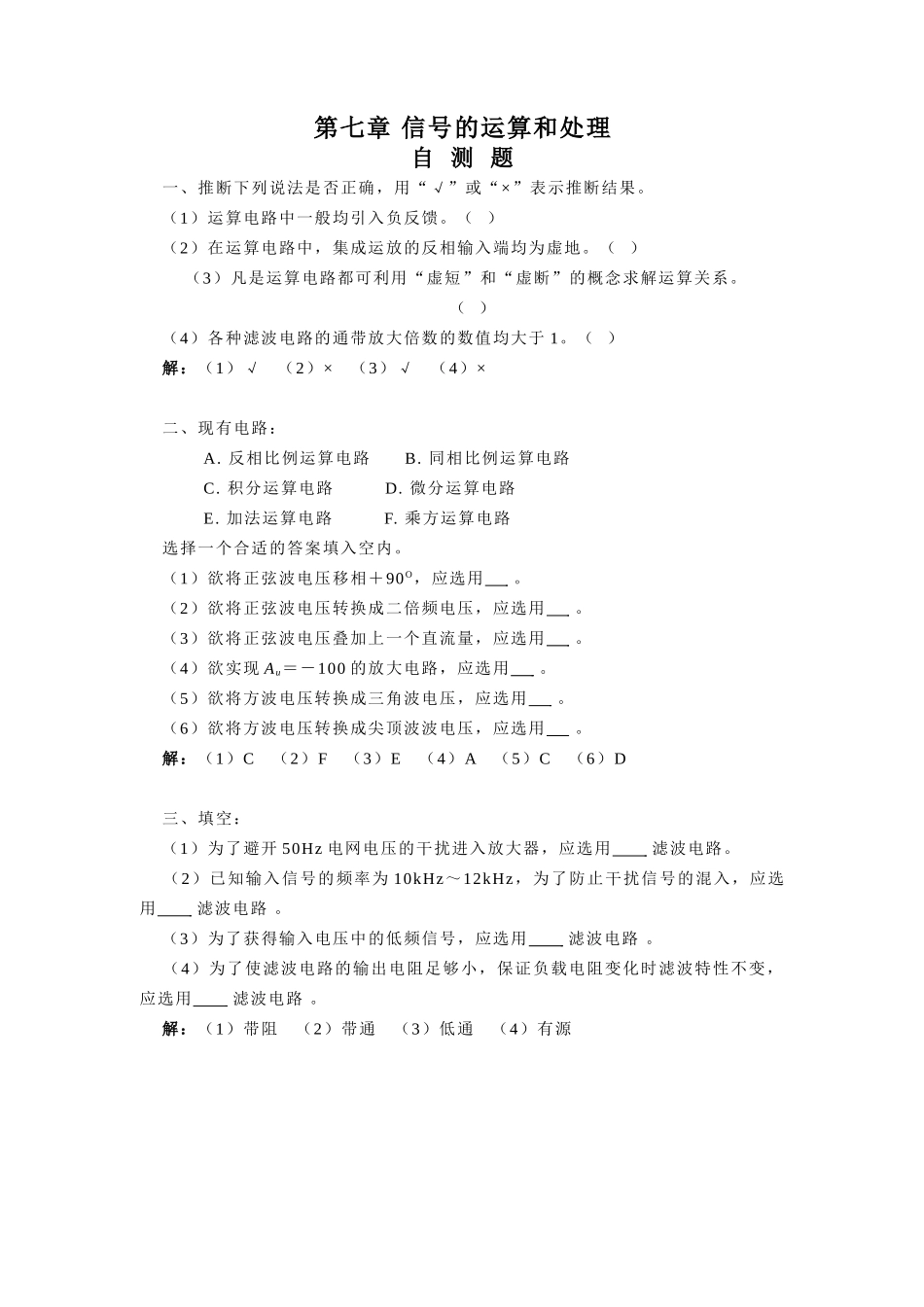

嵌入式开发课件-7章 信号的运算和处理题解_第1页
1/21
嵌入式开发课件-7章 信号的运算和处理题解_第2页
2/21

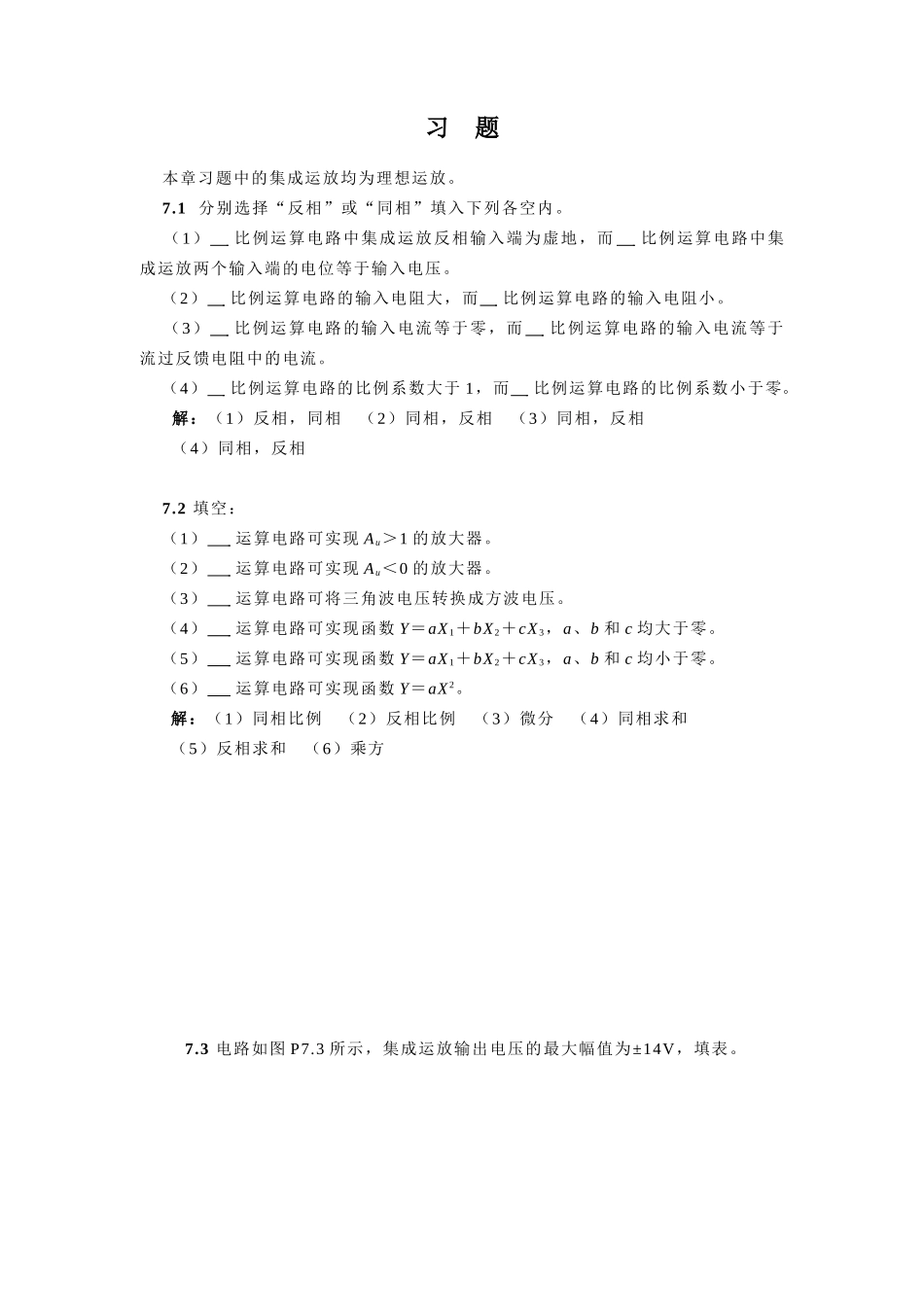

嵌入式开发课件-7章 信号的运算和处理题解_第3页
3/21
第七章 信号的运算和处理自 测 题 一、推断下列说法是否正确,用“√”或“×”表示推断结果。 (1)运算电路中一般均引入负反馈。( ) (2)在运算电路中,集成运放的反相输入端均为虚地。( )(3)凡是运算电路都可利用“虚短”和“虚断”的概念求解运算关系。 ( ) (4)各种滤波电路的通带放大倍数的数值均大于 1。( ) 解:(1)√ (2)× (3)√ (4)× 二、现有电路:A. 反相比例运算电路 B. 同相比例运算电路C. 积分运算电路 D. 微分运算电路 E. 加法运算电路 F. 乘方运算电路 选择一个合适的答案填入空内。 (1)欲将正弦波电压移相+90 O,应选用 。 (2)欲将正弦波电压转换成二倍频电压,应选用 。 (3)欲将正弦波电压叠加上一个直流量,应选用 。 (4)欲实现 A u=-100 的放大电路,应选用 。 (5)欲将方波电压转换成三角波电压,应选用 。 (6)欲将方波电压转换成尖顶波波电压,应选用 。 解:(1)C (2)F (3)E (4)A (5)C (6)D 三、填空: (1)为了避开 50Hz 电网电压的干扰进入放大器,应选用 滤波电路。 (2)已知输入信号的频率为 10kHz~12kHz,为了防止干扰信号的混入,应选用 滤波电路 。 (3)为了获得输入电压中的低频信号,应选用 滤波电路 。 (4)为了使滤波电路的输出电阻足够小,保证负载电阻变化时滤波特性不变,应选用 滤波电路 。 解:(1)带阻 (2)带通 (3)低通 (4)有源 四、已知图 T7.4 所示各电路中的集成运放均为理想运放,模拟乘法器的乘积系数 k 大于零。试分别求解各电路的运算关系。图 T7.4 解:图(a)所示电路为求和运算电路,图( b)所示电路为开方运算电路。它们的运算表达式分别为 习 题 本章习题中的集成运放均为理想运放。 7.1 分别选择“反相”或“同相”填入下列各空内。 (1) 比例运算电路中集成运放反相输入端为虚地,而 比例运算电路中集成运放两个输入端的电位等于输入电压。 (2) 比例运算电路的输入电阻大,而 比例运算电路的输入电阻小。 (3) 比例运算电路的输入电流等于零,而 比例运算电路的输入电流等于流过反馈电阻中的电流。 (4) 比例运算电路的比例系数大于 1,而 比例运算电路的比例系数小于零。解:(1)反相,同相 (2)同相,反相 (3)同相,反相(4)同相,反相 7.2 填空: (1) 运算电路可实现 A u>1 的放大器。 (2) ...
