嵌入式开发课件-3章 多级放大电路题解

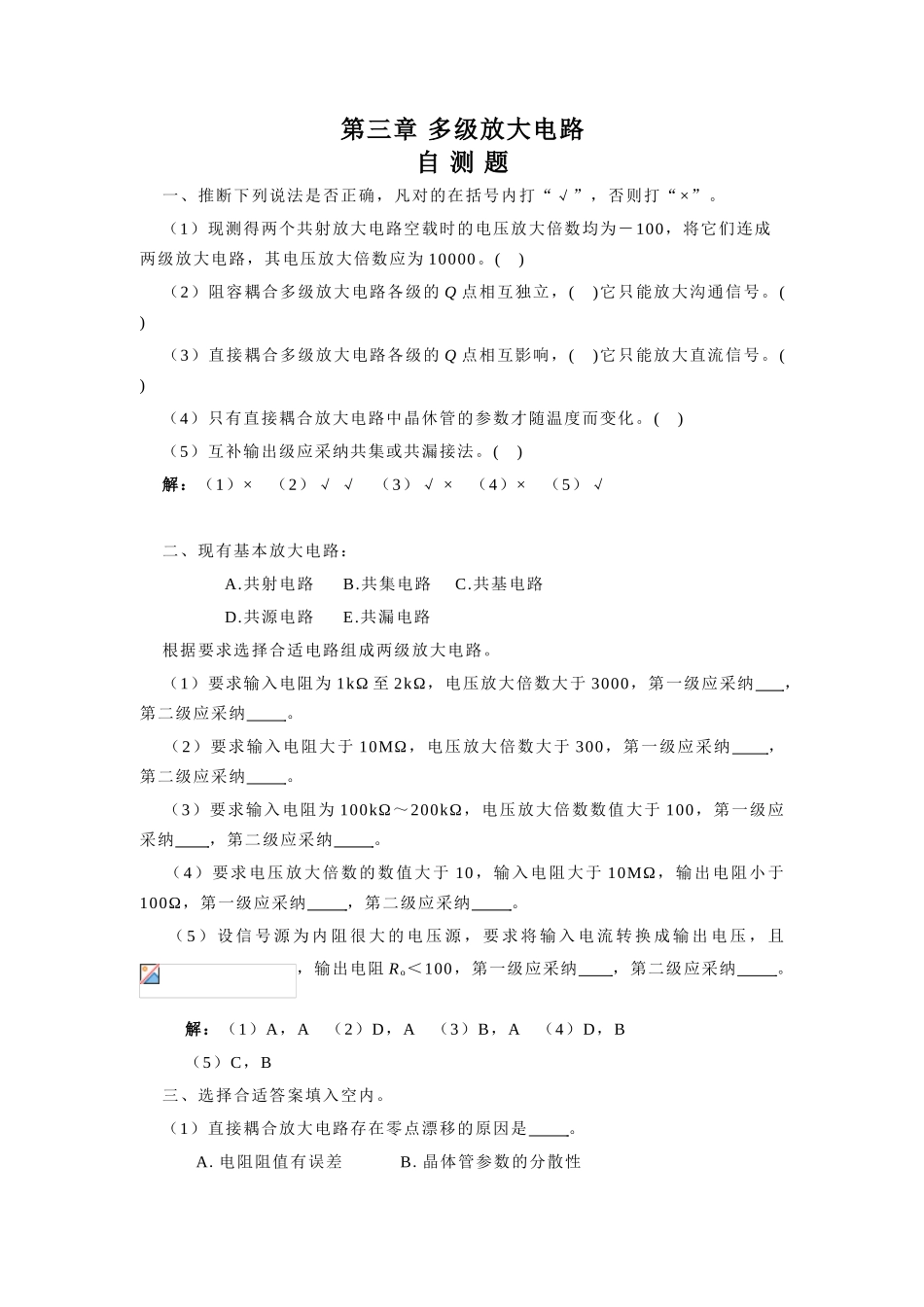

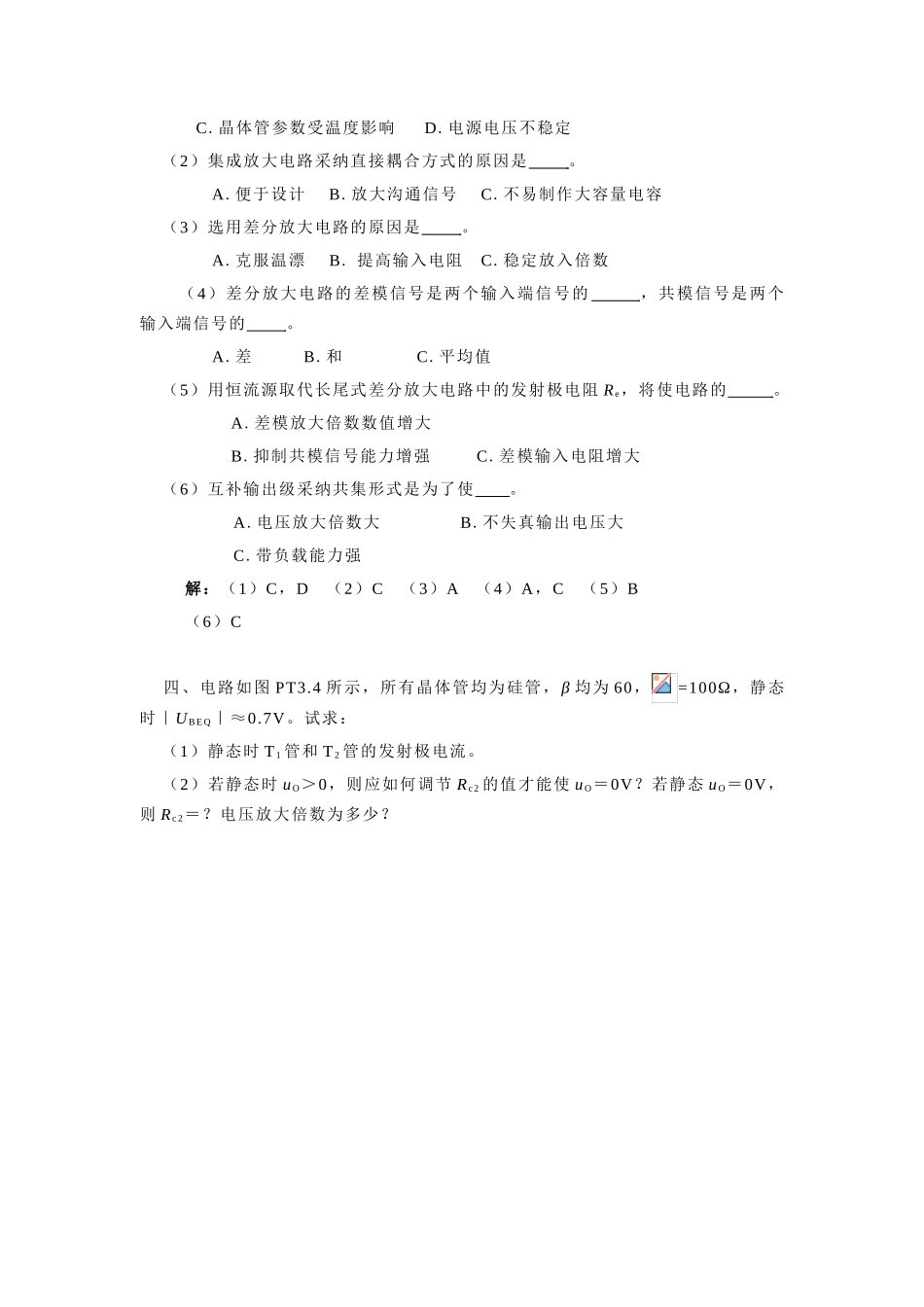

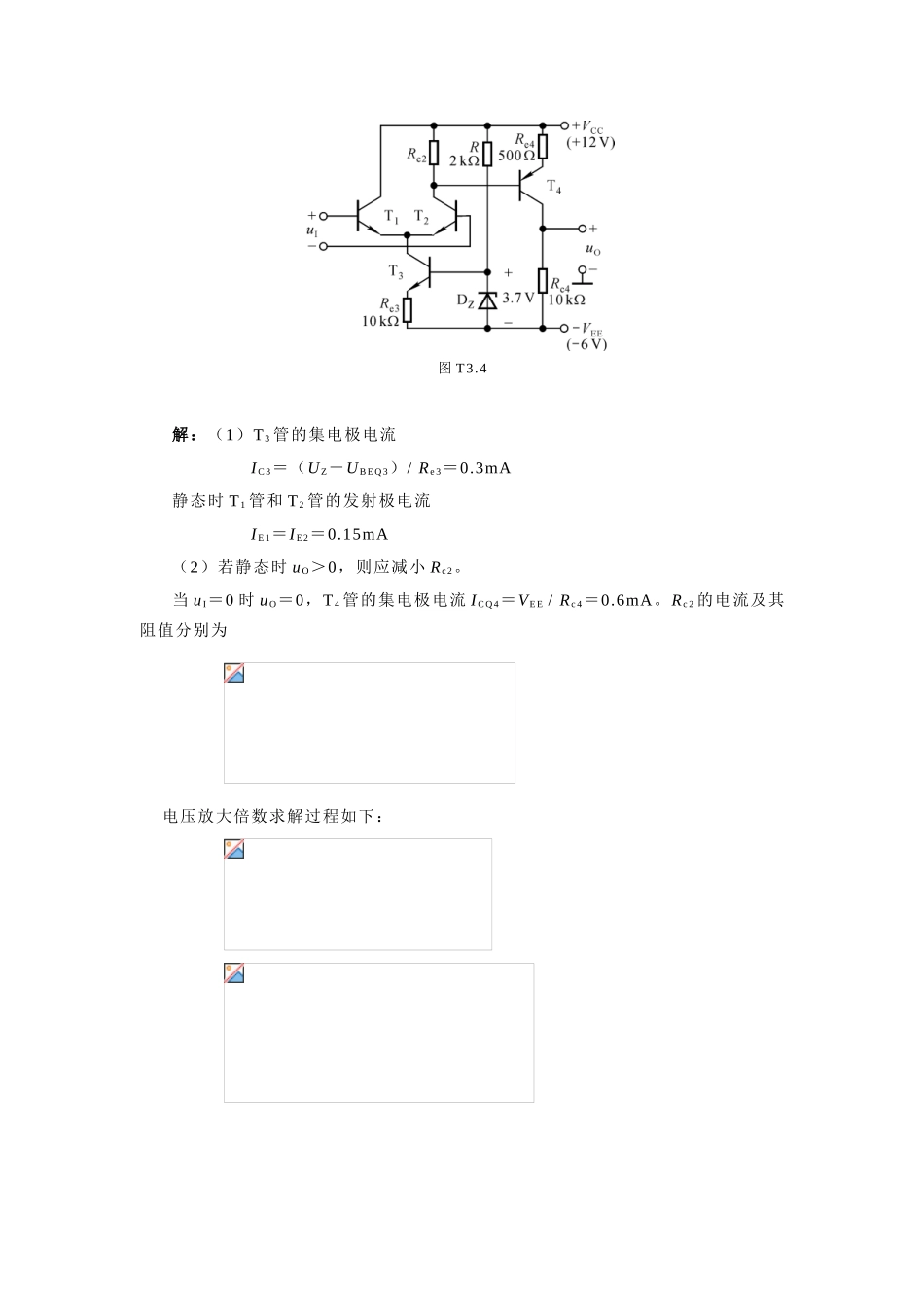

第三章 多级放大电路自 测 题 一、推断下列说法是否正确，凡对的在括号内打“√”，否则打“×”。 （1）现测得两个共射放大电路空载时的电压放大倍数均为－100，将它们连成两级放大电路，其电压放大倍数应为 10000。( ) （2）阻容耦合多级放大电路各级的 Q 点相互独立，( )它只能放大沟通信号。( ) （3）直接耦合多级放大电路各级的 Q 点相互影响，( )它只能放大直流信号。( ) （4）只有直接耦合放大电路中晶休管的参数才随温度而变化。( ) （5）互补输出级应采纳共集或共漏接法。( ) 解：（1）× （2）√ √ （3）√ × （4）× （5）√ 二、现有基本放大电路： A.共射电路 B.共集电路 C.共基电路 D.共源电路 E.共漏电路 根据要求选择合适电路组成两级放大电路。 （1）要求输入电阻为 1kΩ 至 2kΩ，电压放大倍数大于 3000，第一级应采纳 ，第二级应采纳 。 （2）要求输入电阻大于 10MΩ，电压放大倍数大于 300，第一级应采纳 ，第二级应采纳 。 （3）要求输入电阻为 100kΩ～200kΩ，电压放大倍数数值大于 100，第一级应采纳 ，第二级应采纳 。 （4）要求电压放大倍数的数值大于 10，输入电阻大于 10MΩ，输出电阻小于100Ω，第一级应采纳 ，第二级应采纳 。 （ 5 ） 设 信 号 源 为 内 阻 很 大 的 电 压 源 ， 要 求 将 输 入 电 流 转 换 成 输 出 电 压 ， 且，输出电阻 R o＜100，第一级应采纳 ，第二级应采纳 。解：（1）A，A （2）D，A （3）B，A （4）D，B（5）C，B 三、选择合适答案填入空内。 （1）直接耦合放大电路存在零点漂移的原因是 。 A.电阻阻值有误差 B.晶体管参数的分散性 C.晶体管参数受温度影响 D.电源电压不稳定 （2）集成放大电路采纳直接耦合方式的原因是 。 A.便于设计 B.放大沟通信号 C.不易制作大容量电容 （3）选用差分放大电路的原因是 。 A.克服温漂 B. 提高输入电阻 C.稳定放入倍数 （4）差分放大电路的差模信号是两个输入端信号的 ，共模信号是两个输入端信号的 。 A.差 B.和 C.平均值 （5）用恒流源取代长尾式差分放大电路中的发射极电阻 R e，将使电路的 。 A.差模放大倍数数值增大 B.抑制共模信号能力增强 C.差模输入电阻增大 （6）互补输出级采纳共集形式是为了使 。 A.电压放大倍数大 B.不失真输出电压大 C.带负载能力强解：（1）C，D （2）C （3）A （4）A，...
